00Ni18Co8Mo5TiAl（18Ni250）超高强度马氏体时效钢全文详解
一、 化学成分与合金设计哲学
00Ni18Co8Mo5TiAl（又称18Ni250、C250钢）是一种典型的超低碳马氏体时效钢（Maraging Steel）。其命名遵循了中国国家标准GB/T 221-2008的合金结构钢命名规则：“00”代表碳含量极低（≤0.03%），后续字母数字依次对应镍（Ni）、钴（Co）、钼（Mo）、钛（Ti）、铝（Al）的含量。
该材料的合金设计哲学在于“低碳+高镍+复合沉淀强化”。它摒弃了传统钢种依靠碳化物（碳）硬化的路径，转而利用金属间化合物（Ni₃Mo、Ni₃Ti）进行时效沉淀强化，从而在获得超高强度的同时，保留了极佳的韧性和加工性能。

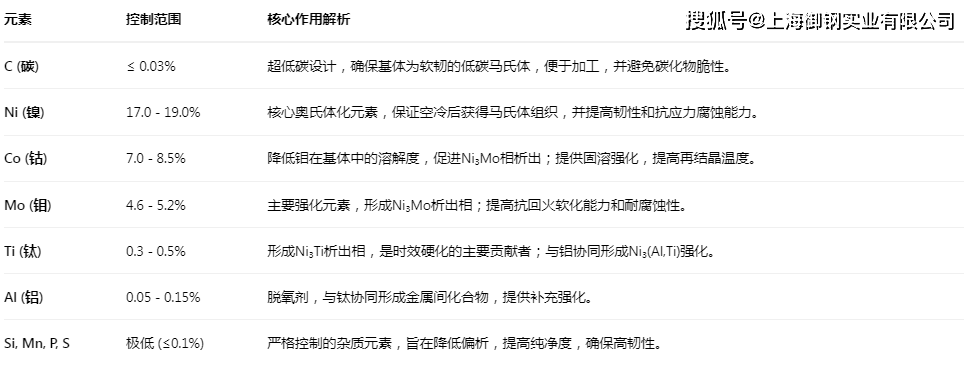

详细化学成分（质量分数 %）：
点击添加图片描述（最多60个字）编辑
二、 热处理工艺与组织演变
该钢的热处理过程分为两个关键阶段：固溶处理（软化）和时效处理（强化）。
固溶处理 (Solution Treatment)
目的：将合金元素（Mo、Ti、Al）完全溶解到奥氏体中，随后通过空冷（或油冷）转变为超低碳马氏体。此时组织软韧，硬度仅为28-30 HRC，极易于进行机械加工、冷成形或焊接。
参数：温度 815-830°C，保温1-2小时，空冷或油冷。
时效处理 (Aging Treatment)
目的：在相对较低的温度下（通常480-500°C），使过饱和的马氏体基体中析出弥散分布的金属间化合物（主要是Ni₃Mo和Ni₃Ti），产生强烈的沉淀硬化效应。
展开全文参数：温度 480±5°C，保温3-6小时，空冷。
效果：硬度从30 HRC飙升至50-52 HRC，抗拉强度达到峰值（1850 MPa以上），且几乎不发生尺寸变形。
三、 物理性能
密度：约 7.85 g/cm³，属于中等密度，适合轻量化设计。
热膨胀系数：约 10.0 × 10⁻⁶ /K (20-100°C)，热膨胀系数较低，尺寸稳定性好。
热导率：约 20 W/(m·K)，导热性一般。
电阻率：约 20-25% IACS，导电性优于普通钢，磁导率接近非磁性材料（μr≈1.05），适用于电磁敏感设备。
四、 机械性能（时效态）
经过标准时效处理后，00Ni18Co8Mo5TiAl展现出卓越的强韧性配合，这是传统高碳钢难以企及的。
抗拉强度 (σb)：≥ 1850 MPa (部分标准要求≥1758 MPa)
屈服强度 (σs)：≥ 1800 MPa (部分标准要求≥1724 MPa)
断后伸长率 (δ)：10% - 12% (在如此高强度下仍保持高塑性)
断面收缩率 (ψ)：48% - 58%
硬度 (HRC)：50 - 52
冲击韧性 (KV₂)：≥ 50 J (部分测试可达100 J)
断裂韧度 (K IC)：≥ 90 MPa·√m，显著优于同强度级别的其他钢种。
五、 耐腐蚀性能
耐均匀腐蚀：在中等腐蚀环境（如大气、弱酸）中表现良好，但由于铬含量极低，其耐蚀性不如传统不锈钢。
抗应力腐蚀开裂 (SCC)：性能极为优异。由于超低碳和特殊的强化机制，该钢对氢脆和应力腐蚀开裂（特别是在含硫化氢的油气田环境）有极强的抵抗力。
抗氧化性：在500°C以下具有良好的抗氧化性，但在更高温度下氧化速率会加快。
六、 材料工艺与加工性能
冶炼工艺：必须采用真空感应熔炼 (VIM) 或真空自耗重熔 (VAR) 工艺，以严格控制气体含量（氧、氢、氮）和杂质元素（P、S），确保高纯净度。
热加工：热加工性能良好，锻造温度范围较宽（通常1100-900°C），但需注意终锻温度控制。
冷加工：固溶态下具有极佳的冷加工性能，可进行深冲、冷轧、冷拔等，加工硬化率低。
机加工：固溶态（软态）非常易于切削；时效态（硬态）硬度高，需使用硬质合金刀具，但加工表面质量好。
七、 加工与焊接
焊接性：良好。支持TIG焊、MIG焊和电子束焊。
焊接工艺：通常采用与母材成分匹配的焊丝。焊前一般不需要预热，但焊后必须进行时效处理（480°C×3-6h），以恢复焊缝及热影响区的强度。焊后直接空冷即可，无需复杂的后热处理。
八、 材料形态
该钢可供应多种形态，以满足不同应用需求：
棒材：热轧/锻制圆钢、方钢，直径范围Φ10mm - 400mm。
板材：热轧中厚板（厚度≤200mm）、冷轧薄板（厚度0.5-2mm）。
锻件：轴类、饼类、环形、筒类锻件。
丝材/带材：用于特殊成型或弹簧制造。
九、 典型应用领域
凭借其“高强度+高韧性+无变形”的独特组合，00Ni18Co8Mo5TiAl被广泛应用于对可靠性和性能要求极高的领域：
航空航天：
火箭发动机壳体：承受高压，要求材料在高压下具有极高的断裂韧度，防止脆性爆炸。
飞机起落架：承受巨大的冲击载荷，要求高强度和抗疲劳性能。
导弹壳体、弹体结构件。
精密模具：
压铸模具：用于铝合金、锌合金压铸，寿命长，且热处理变形极小，尺寸稳定。
塑料模具：制造高镜面、复杂型腔的模具。
能源与军工：
核反应堆部件、高压传感器、高载荷紧固件。
燃气轮机叶片、转子部件。
特殊机械：
高强度轴类、齿轮、弹簧，以及需要无磁性的高强度结构件。
十、 总结
00Ni18Co8Mo5TiAl（18Ni250）是材料科学中一个经典的“强韧化”设计案例。它通过超低碳设计避免了碳化物的脆性，利用高镍保证了马氏体转变的完全性，再通过Co、Mo、Ti、Al的复合沉淀强化达到了1850 MPa级的超高强度，同时保持了10%以上的延伸率和优异的断裂韧度。
核心优势：强度高、韧性好、热处理变形小、焊接性能优良、抗应力腐蚀能力强。
局限性：成本较高（含大量贵金属Ni、Co），耐均匀腐蚀性不如不锈钢。
该材料是连接传统钢铁材料与先进高温合金之间的重要桥梁，在航空航天、国防军工等尖端领域具有不可替代的地位。
