看懂阻焊设计，就要从生产工艺角度，建立完整 DFM 审查逻辑，识别设计带来的工艺隐患。

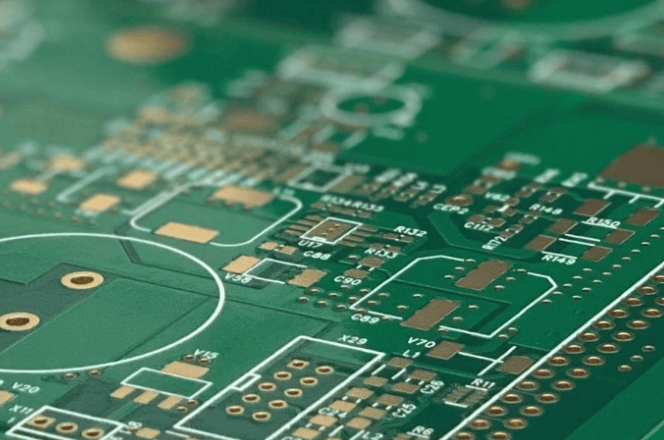

一、阻焊涂布工艺原理，理解设计约束来源
液态感光阻焊的生产流程：板面前处理→油墨涂布（辊涂 / 喷涂）→预烘干→曝光→显影→后固化。涂布环节，油墨均匀覆盖板面，铜箔线路会带来高度差，线路越厚、越宽，落差越大，油墨在导线顶部薄、谷底堆积。这个工艺特点带来硬性设计约束：大铜皮、厚铜区域，油墨容易出现气泡、针孔。大面积铜箔，油墨烘干过程溶剂难以挥发，固化后出现针孔，裸露铜箔，在潮湿环境发生腐蚀。所以大面积铺铜区域，需要设计阻焊开窗或者网格铜，改善油墨排气。同时，细窄阻焊桥，显影和固化过程容易断裂。阻焊桥宽度低于厂家工艺极限，生产直接断桥，相邻焊盘短路，这是 BGA、QFN 器件最常见的 DFM 问题。
二、阻焊 DFM 核心审查项目
1. 阻焊桥宽度核查
阻焊桥是两个开窗焊盘之间保留的油墨。最小阻焊桥宽度是核心工艺指标，不同工厂能力不同，常规工艺最小阻焊桥 0.08~0.1mm，超细间距器件要求更高。审查时，批量项目不建议极限设计，预留 20% 以上余量。如果两个焊盘间距过小，无法满足最小阻焊桥，需要评估调整焊盘尺寸，或者调整器件引脚布局，不能强行设计。
2. 大面积铜皮与阻焊气泡风险审查
连续大面积实心铜皮，尤其是电源、地铺铜，阻焊油墨内部溶剂挥发困难，极易出现气泡。DFM 对策：在大面积铜上增加透气窗口、网格镂空，或者增加铜皮开槽，方便预烘阶段溶剂排出。注意透气窗口不能放在器件焊盘区域，只能放置在非功能铺铜区域。另外，大面积铜边缘，油墨容易变薄，铜边角位置油墨开裂风险更高，铺铜尽量使用圆角，减少尖角应力集中。
3. 走线、铜皮间隙与阻焊覆盖检查
相邻线路间隙过小，油墨难以完整填充，出现夹油、缺口。线路间距需要匹配阻焊工艺能力。同时，检查是否存在孤立细小铜点，微小铜粒会造成阻焊覆盖不良，出现露铜。
4. 丝印图层协同审查
丝印字符不能压在焊盘开窗上，丝印落在焊盘开窗区域，油墨会阻碍焊锡浸润，产生虚焊。另外，丝印尽量不要放在细阻焊桥之上，丝印叠加在阻焊桥上，两层油墨叠加，附着力下降，容易起皮。
三、特殊结构多层板阻焊 DFM 注意事项
厚铜多层板，铜厚≥2oz，线路高低落差大，油墨涂布难度上升。厚铜板设计时，尽量减少孤立细线路，大铜区域做网格处理，提前确认厂家厚铜板阻焊工艺能力。埋盲孔多层板，孔口位置是阻焊薄弱点。孔口边缘油墨容易薄、产生裂纹。设计审查要检查孔环与阻焊开窗匹配，孔口不要紧邻细阻焊桥。铝基板、金属芯多层板，油墨和金属基材附着力和普通 FR4 不同，需要选用专用油墨，DFM 审查要重点关注边缘油墨附着力。
四、阻焊 DFM 自查流程
第一步，图层叠加，将顶层线路、顶层阻焊、顶层丝印三层叠加，底层同样操作；第二步，测量所有阻焊桥宽度，标记低于工艺余量的位置；第三步，检查大面积实心铜，评估气泡风险；第四步，检查丝印与开窗重叠；第五步，检查器件区域，QFN、BGA、连接器焊盘开窗。发现风险点，优先修改 PCB 设计，而不是寄希望生产工艺强行弥补。极限设计会压缩工艺窗口，小批量可能勉强合格，大批量生产良率会快速下滑。
阻焊 DFM 审查，本质是站在制造端视角评估设计可行性，提前消除设计带来的工艺瓶颈。很多多层板项目试产失败，根源不是电路原理，而是忽略阻焊涂布、显影、固化的工艺限制。投产前完成完整阻焊 DFM，能够大幅降低试产返工成本，稳定量产良率。捷配也能提供多层板阻焊相关 DFM 审查与 PCB 加工服务。
