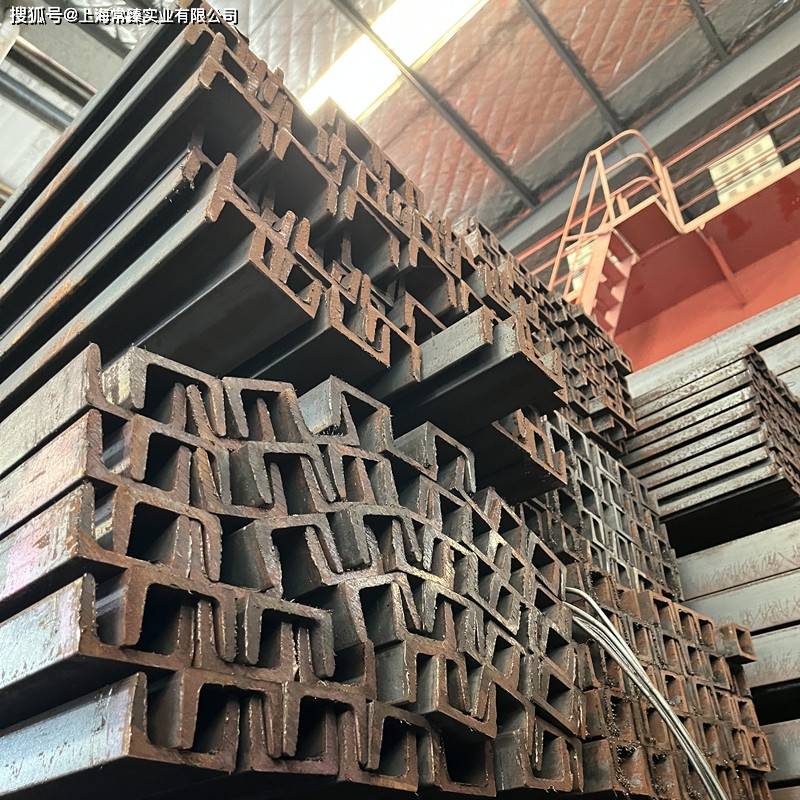

UPN65斜腿欧标槽钢65x42x5.5x7.5，是UPN欧标斜腿槽钢序列中衔接小规格与中规格的过渡款产品，其理论重量与尺寸表完全遵循EN 10279欧标热轧型钢标准编制，所有数据经过截面力学调整与实际生产核验，是工程选型、采购核算、下料加工环节的核心参考依据。
点击头像-可以查看电话
点击头像-可以查看电话
核心公称尺寸明细 所有尺寸均执行EN 10034欧标热轧型钢公差标准，明确标注公称值与允许偏差，确保不同批次产品的工程互换性： 截面公称高度h：65mm，允许偏差±1.2mm，是强轴抗弯性能的核心支撑尺寸 翼缘公称外宽b：42mm，允许偏差±0.8mm，斜腿内侧保留UPN系列标志性的8%标准倾斜坡度 腹板公称厚度s：5.5mm，允许偏差±0.4mm，兼顾抗剪承载力与轻量化需求 翼缘公称端部厚度t：7.5mm，允许偏差±0.5mm，为弱轴抗弯提供充足的材料储备 腹板与翼缘内侧过渡圆角r：7mm，翼缘端部过渡圆角r1：3.5mm，可以规避转角位置的应力集中问题
理论重量与截面基础参数 基于欧标热轧截面的标准尺寸计算得出的理论米重，是采购重量核算、运输荷载估算、结构自重验算的核心基准数据，所有参数均经过截面面积反推校验： 标准截面总面积：9.02cm²，材料分布完全贴合斜腿槽钢的力学优化逻辑 理论米重：7.09kg/m，每12米定尺单根理论总重量为85.08kg，比同高度国产普通槽钢的抗弯性能提升约15% 常规流通定尺长度：6m、9m、12m，支持按需定制15米以内的任意非标定尺，不同定尺的总重量可直接通过“米重×长度”快速核算 截面重距z0：17.8mm，相比同重量国产槽钢更靠近腹板中间，偏心荷载下的附加弯矩更小，结构受力更均匀
尺寸公差核验说明 这份尺寸表中的公差要求，是UPN65欧标槽钢区别于普通国产槽钢的核心判定依据： 腹板厚度5.5mm的实测值不允许低于5.1mm，避免小厂偷减壁厚导致的力学性能不达标 翼缘宽度42mm的实测偏差不得超出±0.8mm，保证配套的欧标连接件可以直接适配安装 翼缘倾斜坡度严格控制在8%±0.5%的范围内，确保斜腿槽钢和配套斜垫片可以完全贴合，节点连接无间隙 实际过磅重量与理论重量的偏差控制在±3%以内，完全符合欧标热轧型钢的重量公差要求，不会出现大负差导致的承载截面不足问题
