很多工程师认为PCB打样退回是工厂工艺严苛，实则多数问题源于设计文件与量产工艺不兼容。功能设计无误，但工艺参数、文件规范、结构设计不符合PCB制程标准，是审核退回的核心症结。想要杜绝反复退回，需跳出功能设计思维，从生产工艺、制程能力、文件规范三个维度优化整改。本文系统性讲解PCB打样退回的工艺整改思路，帮助工程师建立合规化设计思维，提升打样通过率。
一、基材与板厚工艺适配整改
部分PCB设计因板厚、铜厚选型不合理被退回。常规打样标准铜厚为1OZ，若设计中未标注特殊铜厚，却存在大电流线路、厚铜需求，会导致工艺不匹配；同时非常规板厚、非标板材选型，无对应制程支持，工厂无法加工。此外，薄板设计中大面积开窗、镂空结构，易导致生产变形、翘曲，也是常见退回原因。
整改核心思路为标准化选型、适配制程能力。无特殊需求统一采用1OZ标准铜厚、常规FR-4板材、标准板厚参数，规避非标工艺；确需厚铜、特殊板材，需在文件中明确标注工艺要求，提前确认工厂制程能力。薄板、高密度PCB减少大面积镂空、单边悬空结构，增加工艺补强区域，防止生产变形翘曲。
二、阻焊与丝印工艺违规整改
阻焊开窗过大、开窗偏移、焊盘阻焊桥缺失、丝印字符违规，是极易被忽略的工艺退回点。相邻焊盘阻焊桥宽度小于0.1mm，生产中易出现阻焊脱落、连锡短路；丝印字符过小、过细、重叠、落在焊盘上，会导致字符模糊、焊接不良，均会被工程审核退回。
具体整改方案：规整所有阻焊开窗，保证相邻焊盘阻焊桥宽度≥0.1mm，杜绝开窗交叉、偏移；清除焊盘表面所有丝印字符、标注，避免字符遮挡焊盘。统一丝印参数，字符宽度≥0.15mm，字符高度≥0.8mm，删除模糊、重叠、过小的无效字符，保证丝印清晰可辨，符合SMT贴片生产标准。
三、外形与结构工艺优化整改
PCB外形边框不闭合、倒角缺失、尖角过多、开槽开孔不合理，会触发工艺退回。未闭合边框无法正常裁切生产，直角、尖角板材易出现崩边、分层；板内窄槽、异形开孔宽度过小，超出锣边工艺极限，无法加工成型。
整改需保证整板边框完全闭合，所有直角位置增加R0.5mm及以上倒角，消除尖角隐患；板内开槽、异形孔宽度调整至≥0.8mm，小于该尺寸的窄槽直接删除或优化结构。异形板、不规则板型简化多余结构，保证裁切、锣边工艺可稳定加工，降低生产难度。
四、整体文件合规化收尾整改

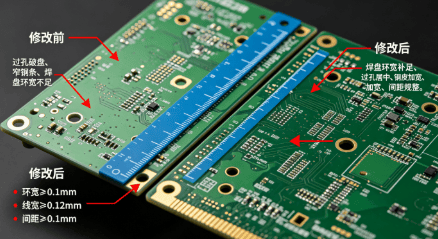

完成局部参数整改后，需进行全局合规校验。统一整板线路、孔径、覆铜、阻焊参数标准，杜绝局部参数混乱；删除所有无效图层、废弃线路、残留焊盘，保证文件干净整洁；核对钻孔文件与线路文件坐标匹配，无漏孔、错孔、重复孔。整改完成后进行DRC规则检查，提前排查工艺违规问题，从源头规避打样退回。
