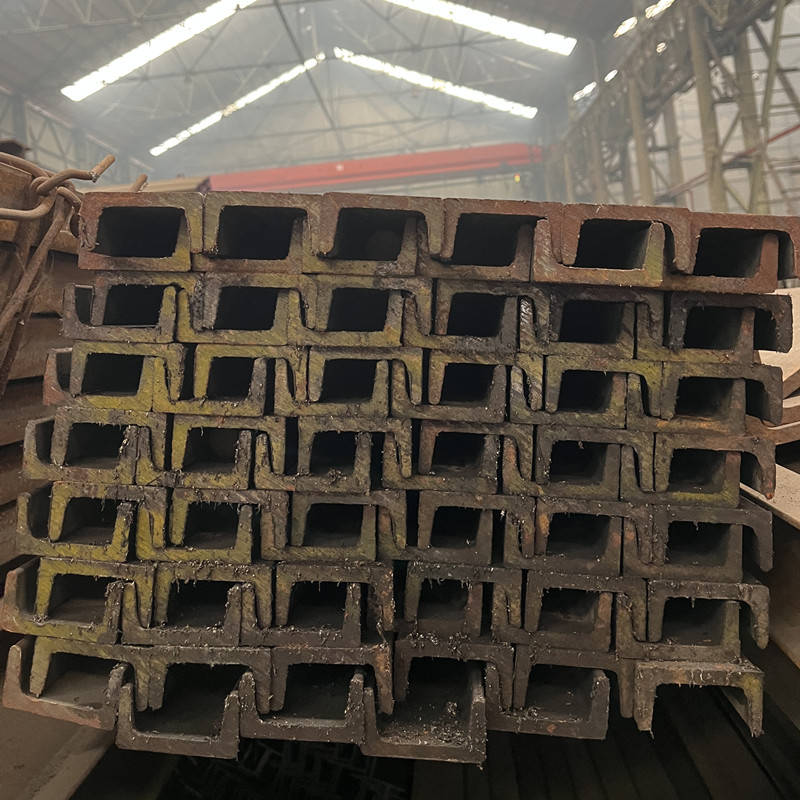

这款欧标槽钢的所有截面尺寸严格执行EN 10279标准统一规定，截面高度65mm、翼缘外宽42mm、腹板厚度5.5mm、翼缘端部厚度7.5mm，腹板与翼缘内侧过渡圆角R7mm，翼缘端部过渡圆角R3.5mm，整套参数形成了UPN系列标志性的斜腿U型截面，是区别于普通直腿槽钢的核心标识。标准截面总面积9.02cm²，对应理论米重7.09kg/m，常规定尺长度覆盖6m、9m、12m，也可按需定制15米以内的非标定尺，是中小荷载工况下实现轻量化支撑的典型型钢规格。
点击头像-查看右上角电话（订阅下面）
点击头像-查看右上角电话（订阅下面）
公差与互换性特性
相比普通国标槽钢，UPN65的尺寸精度要求提升近40%，截面高度允许偏差仅±1.2mm，翼缘宽度偏差控制在±0.8mm以内，翼缘8%倾斜坡度的偏差不超过±0.5%，壁厚公差统一控制在±0.4mm以内，实测腹板厚度不允许低于5.1mm，从标准层面避免了偷减壁厚导致的承载不足问题。这种高精度特性让不同钢厂、不同批次的同规格产品完全实现工程互换，配套欧标斜垫片可与翼缘面完全贴合，节点连接无间隙，在模块化钢结构项目中能大幅提升现场装配效率。
力学与结构特性
基于优化的截面材料分布，这款型钢在7.09kg/m的轻量化米重下实现了优良的力学表现：强轴截面惯性矩85.3cm⁴，对应强轴抗弯模量26.1cm³，弱轴抗扭性能比同重量等厚普通槽钢提升20%以上，2米跨度的设备横梁空载动态挠度可控制在0.5mm以内，可以规避设备启停时的框架共振问题。截面形心距腹板外侧仅17.8mm，偏心荷载下的附加弯矩更小，3米高度的竖向立柱无需额外侧向支撑，即可满足设备运行的侧向稳定性要求。同时截面过渡圆角经过专项优化，转角位置的应力集中系数比直角槽钢低30%，长期承受交变荷载时的框架疲劳寿命大幅延长。
工程应用适配特性
这款槽钢适配S235JR、S275JR、S355JR等全系列欧标结构钢材质，可根据使用场景灵活选型：普通常温车间选用S235JR即可满足常规支撑需求，低温冷库、户外露天设备框架可选用S355J2材质，保证-20℃低温环境下的抗冲击韧性。它的背部基准面平整度高，可直接作为导轨、传感器安装的贴合基准，省去大量二次机加工成本；型材表面抛丸除锈后，配合环氧富锌底漆可实现C4级防腐，能抵御车间内的切削液、轻微酸碱雾气腐蚀，在沿海环境中正常维护下的使用寿命可达20年以上，目前已广泛应用于自动化生产线机架、精密检测设备支撑、轻型工业机器人工作站等场景。
