SAE1020钢板是美国SAE标准体系下的低碳碳素结构钢，兼具优良的加工性能和适中的力学强度，广泛应用于机械制造、汽车工业及通用工程领域。其核心特性、标准及应用解析如下：
🔬 一、材质特性
- 化学成分（质量分数%）

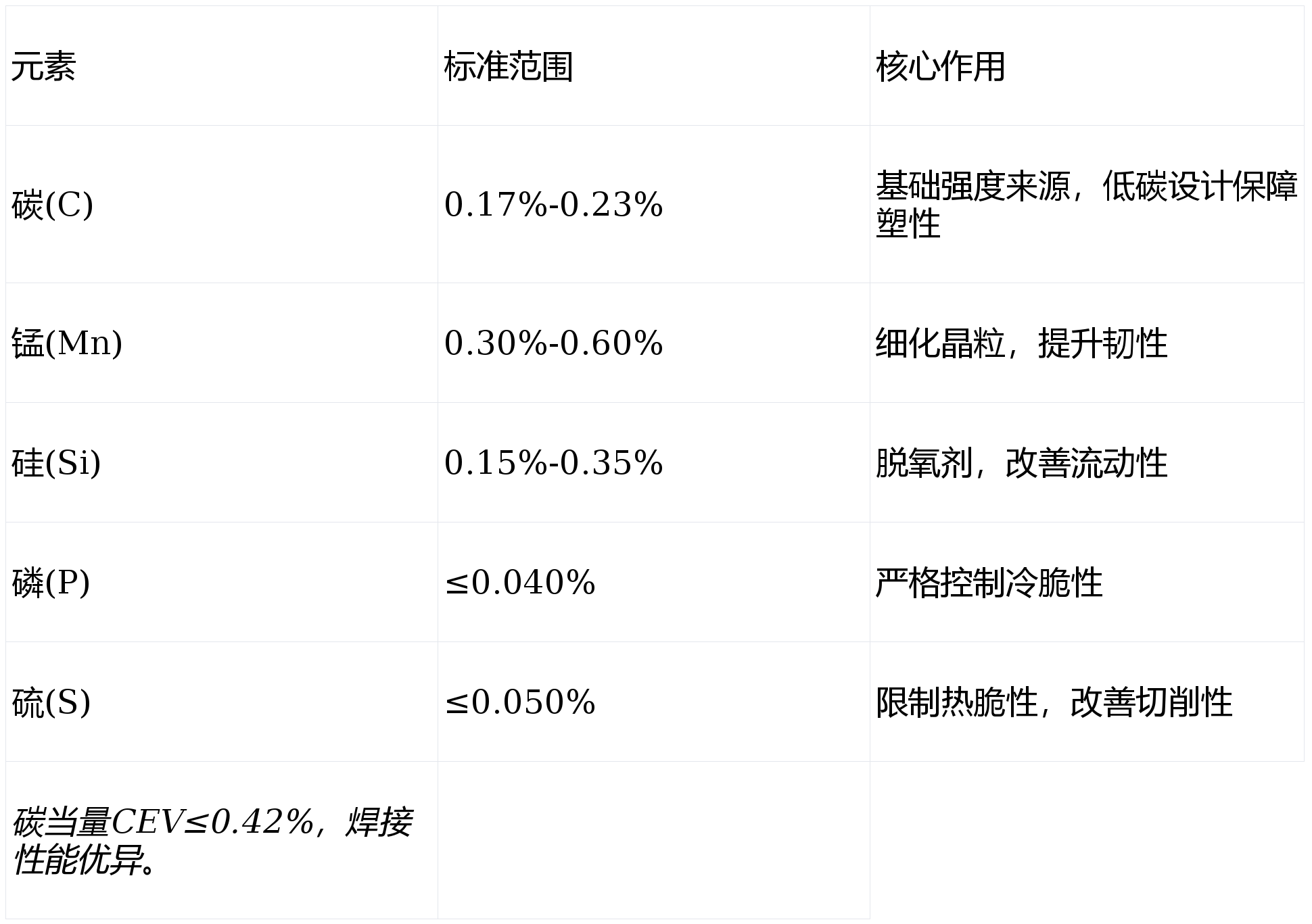

- 表格
- 力学性能（热轧态）
- 强度：屈服强度≥245 MPa，抗拉强度≥410 MPa（实测420-570 MPa）；
- 塑性：断后伸长率≥25%，支持冷冲压、深拉延成型；
- 硬度：未处理状态≤156 HB（部分标准≤121 HB）。
📜 二、执行标准体系
- 核心标准
- SAE规范：SAE J403（化学成分与牌号定义）；
- 美标：ASTM A29/A29M-2020（热轧棒材/型材通用标准）；
- 国际等效：
- 中国GB/T 699-2015（20钢）；
- 日本JIS G4051（S20C）；
- 德国DIN EN 10083-2（C22E）。
- 钢板专用标准
- 厚度＞6mm钢板需符合ASTM A36通用结构钢标准；
- 表面质量按ASTM A480/A480M检测。
🛠️ 三、核心加工特性
- 焊接性
- 低碳当量（Ceq≈0.29%），支持电弧焊、激光焊；
- 厚度＞25mm时需150℃预热防冷裂纹。
- 热处理响应
- 退火/正火（910℃）：硬度降至120-140 HB，优化切削性；
- 渗碳处理：表面硬度可达HRC 50-62（心部保持韧性）。
- 冷成型能力
- 高延伸率（≥25%）支持复杂冲压、冷弯工艺。
🏭 四、应用范围

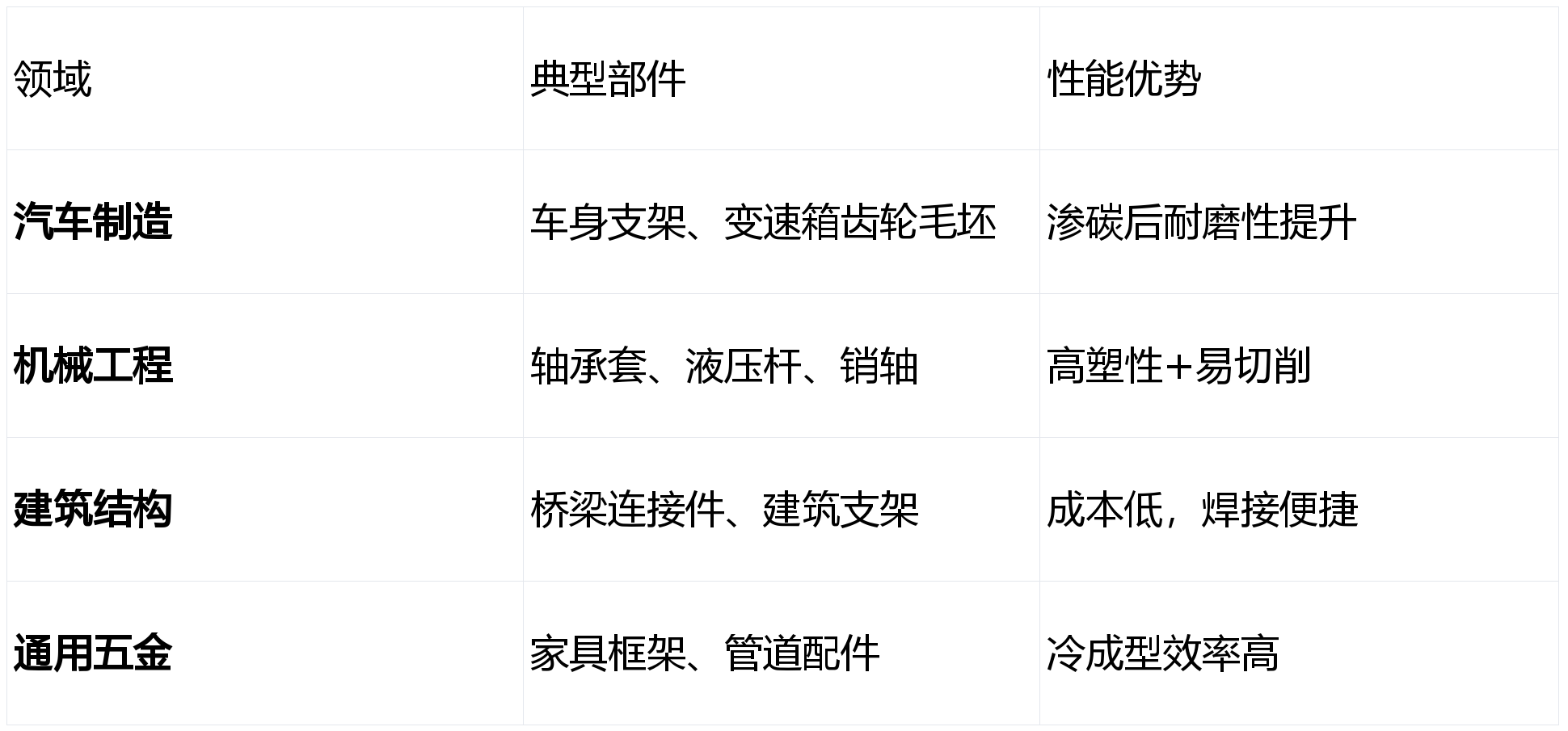

表格
- 防腐需求场景需镀锌（成本增15-20%）或改用耐候钢；
- 重载部件建议升级为低合金钢（如Q345）。
