在隧道掘进和矿井开采过程中，渗漏水是最常见也最危险的安全隐患之一。轻则影响施工进度，重则引发坍塌、淹井事故，甚至危及人员生命。
当涌水突发，抢险现场往往面临水压高、流速快、通道复杂等多重挑战。在这种紧急情况下，注浆封孔材料的选择直接决定了抢险的成败。本文将从技术原理出发，分析丙烯酸盐这类专业防水材料在隧道和矿井抢险场景中的适用性，以及在实际应用中需要把握的关键技术点。

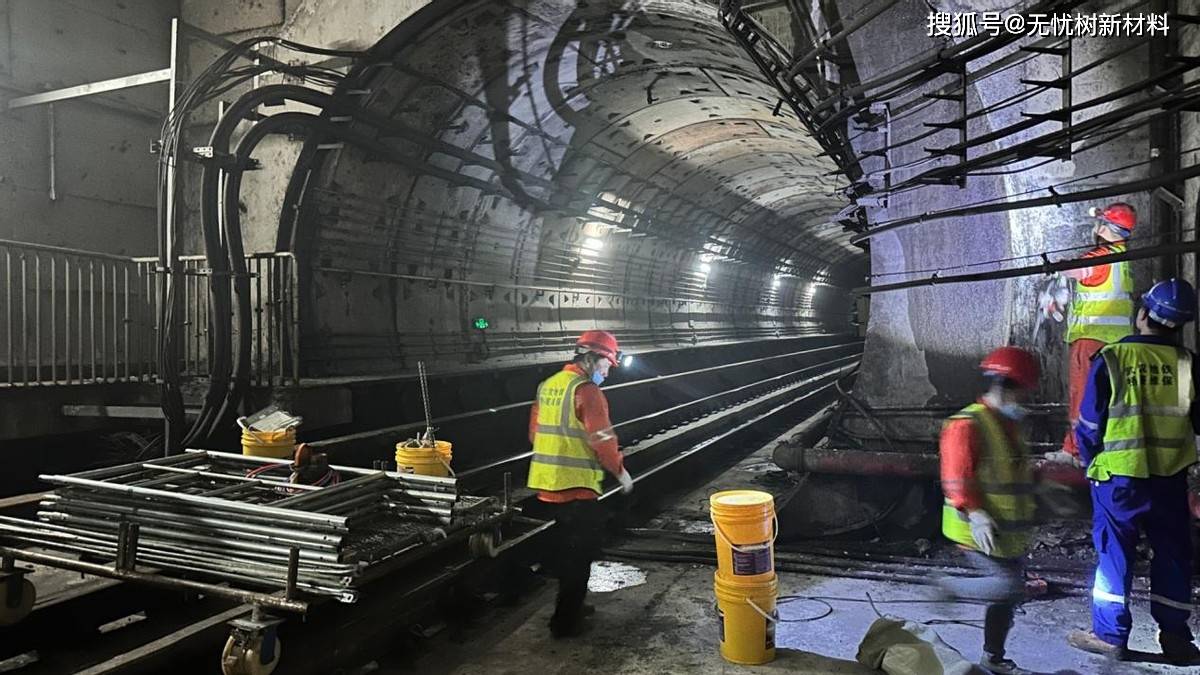

一、隧道/矿井渗漏水的工程特点
要理解什么样的材料适合抢险应用，首先需要认清隧道和矿井渗漏水的工程特点。
第一个特点是水压高。地下工程往往处于含水层下方，或穿越富水断层带，渗漏水压力可高达数兆帕。在高压作用下，普通注浆材料容易被水稀释、冲散，难以在指定位置留存并固化。
第二个特点是流速快。抢险现场通常是动水环境，水流持续冲刷注浆区域。这就要求材料必须在极短时间内完成从液态到固态的转变，形成足以抵抗水流冲刷的强度，否则浆液会被水流带走，造成材料浪费和注浆失败。
第三个特点是渗流通道复杂。隧道和矿井的渗漏通道往往不是单一的规则裂缝，而是由节理、裂隙、孔隙、层面等组成的复杂网络。这些通道尺度差异巨大，从毫米级可见裂缝到微米级毛细孔并存，要求注浆材料具备宽谱系的渗透能力。
第四个特点是环境条件恶劣。井下往往存在粉尘、积水、照明不足等问题，且煤矿等矿井还存在瓦斯，对材料的安全性有严格要求。
这些特点对注浆封堵材料提出了系统性要求：反应速度可调以应对不同流速、粘度足够低以渗透细微通道、固化体具有一定强度以抵抗水压、同时满足井下安全环保要求。
二、丙烯酸盐的材料特性与抢险场景的匹配度分析
丙烯酸盐作为一种亲水性化学灌浆材料，其技术特性与隧道矿井抢险场景存在多处匹配点。
特性一：粘度可调且可低至接近水的水平。
丙烯酸盐在未反应前，粘度可控制在1至数毫帕秒的范围内，远低于环氧树脂和聚氨酯类材料。这意味着在细微裂隙发育的岩层中，丙烯酸盐能够凭借毛细作用和渗透压力，进入水泥基材料无法到达的微细通道。对于隧道和矿井中常见的微裂隙渗水，这一特性具有独特的工程价值。
特性二：凝胶时间可精确控制。
通过调整配方组成，丙烯酸盐的凝胶时间可以在数秒到数十分钟范围内精确设定。这一特性在抢险场景中至关重要：对于高流速涌水点，可采用短凝胶时间配方，使浆液在进入裂隙后迅速形成凝胶体，抵抗水流冲刷；对于渗流路径复杂的区域，可采用较长凝胶时间，保证浆液有足够时间扩散到目标范围。
特性三：遇水反应，与动水环境兼容。
丙烯酸盐是亲水性材料，能与水完全互溶，在动水环境中不会像油性材料那样被水排斥或乳化失效。浆液随水流进入渗漏通道，在预定时间内在渗流路径上原位凝胶，实现对通道的封堵。这种“随水而入，凝胶而封”的机理，使其在动水注浆中具有天然优势。
特性四：凝胶体具有柔性和耐久性。
固化后的丙烯酸盐凝胶体是一种高含水率的弹性体，延伸率可达百分之二百以上。在隧道和矿井中，围岩受开挖扰动和地压影响，往往存在微小变形和位移。刚性材料在这种环境下容易被拉裂，而丙烯酸盐凝胶体能够随结构变形而变形，始终保持密封状态。同时，其耐酸碱、耐微生物侵蚀的性能，也适应矿井复杂的地球化学环境。
特性五：环保安全性。
经过技术迭代，目前主流的丙烯酸盐灌浆材料已实现低游离单体、无溶剂化，固化后无毒无害，可通过饮用水安全认证。在煤矿井下，其水性、无放热反应的特性，避免了火花和高温隐患，符合瓦斯环境下的安全要求。
三、抢险场景中丙烯酸盐应用的几个关键技术点
基于上述材料特性，在隧道和矿井抢险中应用丙烯酸盐时，以下几个技术点需要重点关注。
技术点一：渗漏诊断与注浆方案设计。
抢险现场时间紧迫，但不能省略对渗漏情况的快速诊断。需要判断涌水类型是集中点涌水还是分散面渗水，估算涌水量和水压，探查可能的渗流通道。根据诊断结果，确定注浆范围、布孔位置、注浆压力、凝胶时间等参数。丙烯酸盐的优势在于其适应性，但前提是方案设计与现场工况相匹配。
技术点二：凝胶时间的现场调控。
凝胶时间是丙烯酸盐应用的核心参数。在抢险现场，需要根据实测水温、水质和涌水流速，对凝胶时间进行动态调整。水温每降低十摄氏度，化学反应速率可能下降一半以上。因此，冬季施工或深井作业时，应相应缩短设定凝胶时间，或对浆液采取预热措施。同时，现场应配备简易测试工具，在注浆前对配好的浆液进行凝胶时间复核。
技术点三：注浆压力的控制。
抢险现场往往急于见效，容易盲目提高注浆压力。但对于丙烯酸盐这类低粘度材料，压力过高可能导致浆液沿优势通道流失，反而降低了目标区域的填充效果。更合理的做法是采用分级升压、低压慢注的方式，给浆液充分的渗透时间。当注浆压力达到设计值并稳定维持一段时间后，可认为注浆效果基本达成。
技术点四：多材料协同应用的策略。
在复杂涌水条件下，单一材料往往难以解决所有问题。丙烯酸盐与聚氨酯的协同应用是常见的技术组合。对于高压大流量涌水，可先用聚氨酯快速降低涌水量、建立初步封堵，再用丙烯酸盐进行深度渗透和细微裂隙封闭。两种材料各司其职，实现“急则治标、缓则治本”的效果。但需注意两种材料的兼容性，以及注浆顺序的合理安排。
技术点五：效果检查与补充注浆。
丙烯酸盐注浆完成后，可通过检查孔钻探、压水试验等方式检验封堵效果。如发现局部仍有渗漏或填充不密实，应及时进行补充注浆。丙烯酸盐凝胶体具有良好的可注性，在未完全固化的窗口期内，可以二次注入补充浆液，与前期凝胶形成整体。
四、不同渗漏类型下的丙烯酸盐应用策略
根据隧道和矿井中常见的渗漏类型，可以归纳出以下几种应用策略。
策略一：高压集中涌水。
此类涌水点集中、压力高、流速快。可采用短凝胶时间丙烯酸盐，配合适当速率的聚氨酯进行复合注浆。注浆孔应布置在涌水点周围，形成包围圈，逐步向中心收缩。注浆压力应略高于涌水压力，但不宜过高，避免引发新的渗漏通道。
策略二：分散面状渗水。
此类渗漏表现为较大面积的潮湿、渗水，无明显集中出水点。往往是由于岩体节理裂隙发育、地下水缓慢渗出所致。适合采用低粘度、较长凝胶时间的丙烯酸盐，进行系统性的低压渗透注浆。布孔密度应足够，确保浆液扩散范围相互搭接，形成连续的防水帷幕。
策略三：细微裂隙渗漏。

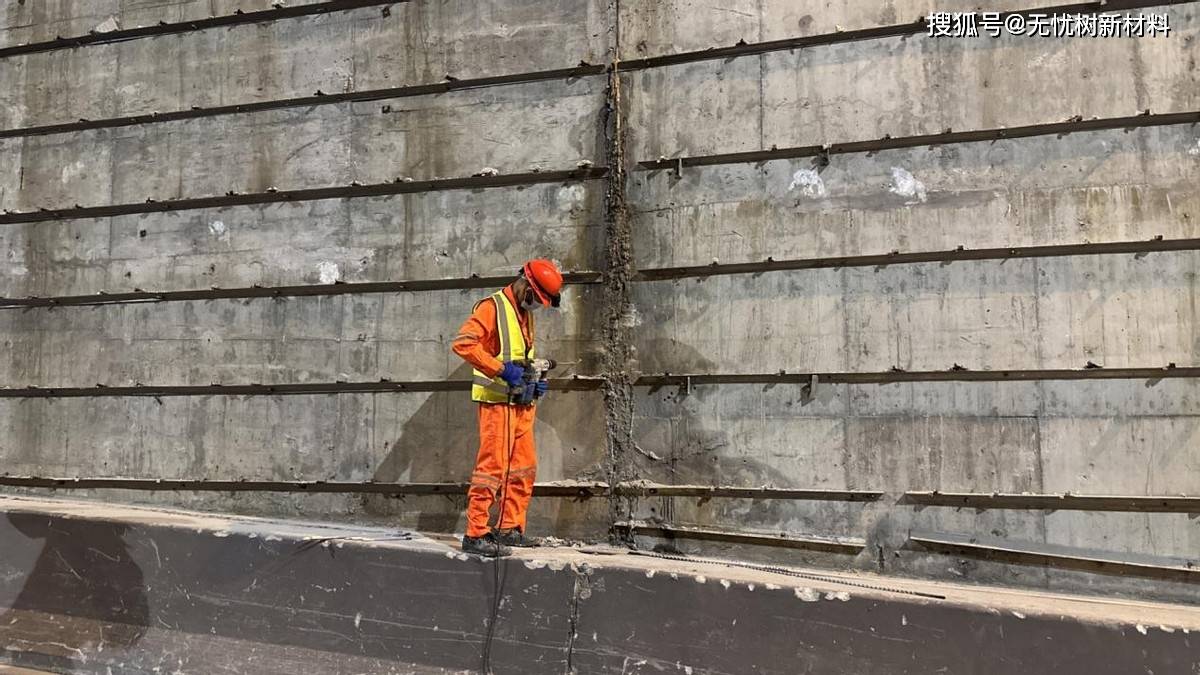

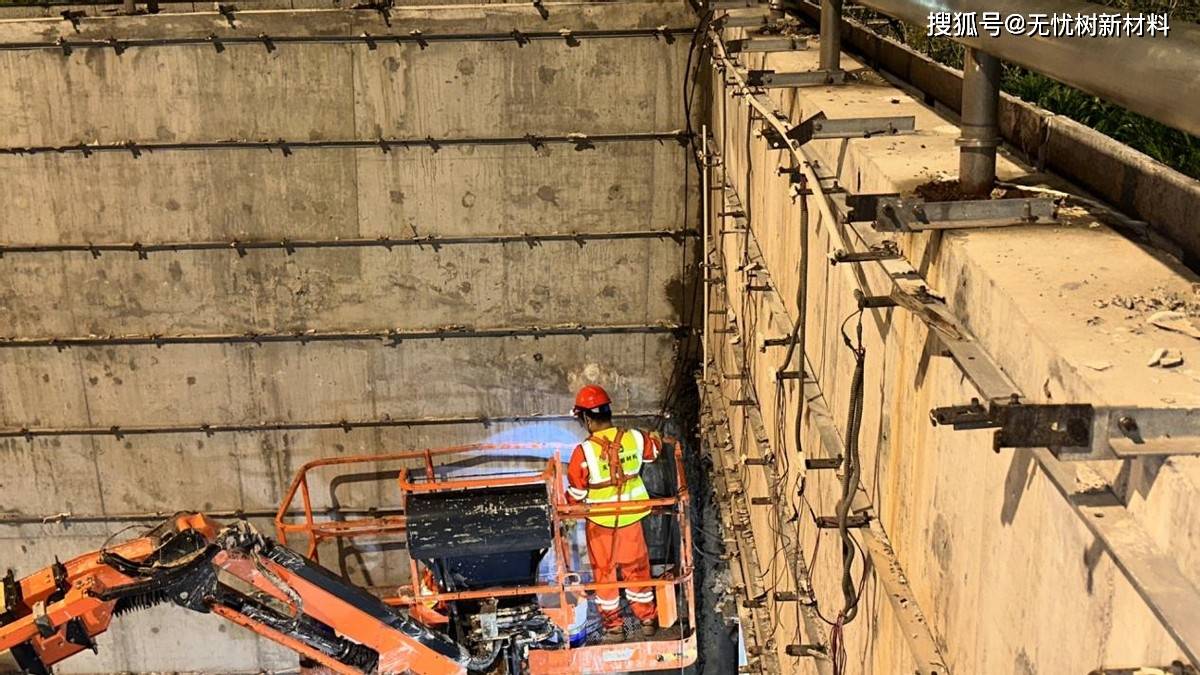

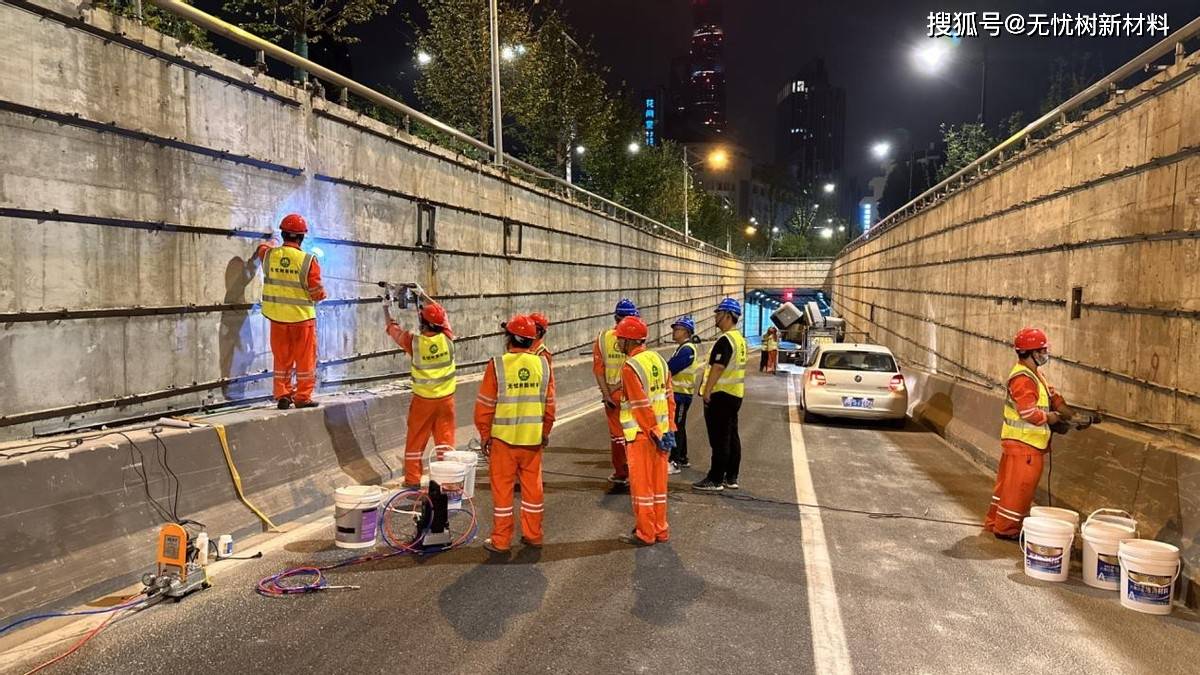

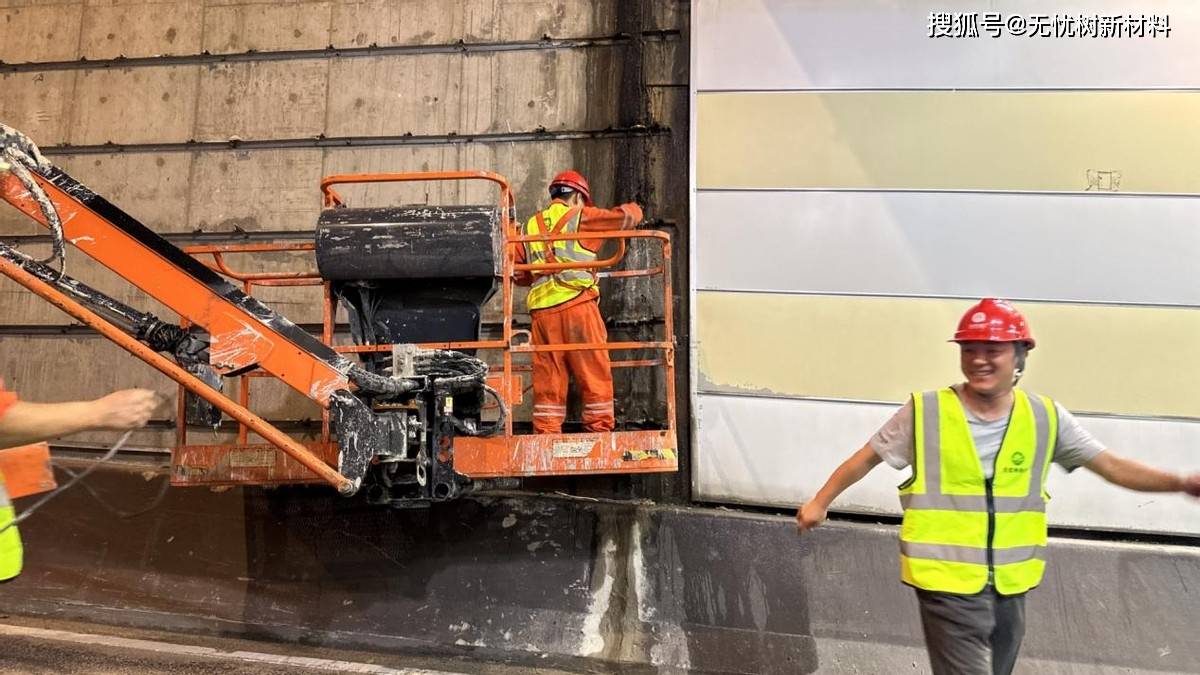

此类渗漏在隧道衬砌或矿井巷道中常见，裂缝宽度通常在零点几毫米以下，肉眼勉强可见，但持续渗水。这类裂缝是丙烯酸盐的优势应用场景。采用低粘度丙烯酸盐，通过埋设注浆嘴进行低压慢注，让浆液在毛细作用下自然渗透填充。固化后形成的弹性凝胶体能紧密贴合裂缝壁，适应结构微小变形。
策略四：采空区或松散破碎带涌水。
此类工况渗流通道复杂，既有大孔隙也有微裂隙。可采用丙烯酸盐与水泥基材料复合注浆。先注入水泥基材料充填大孔隙、降低渗流速度，再注入丙烯酸盐封闭微细通道、提高整体防水效果。
结语
隧道和矿井渗漏水抢险，是对材料性能和工程经验的双重考验。丙烯酸盐凭借其可调的凝胶时间、卓越的渗透能力、动水环境中的适应性以及安全环保的特性，在这一领域展现出独特的技术价值。
当然，任何材料都有其适用范围和边界条件。在具体工程中，需要根据渗漏类型、水文地质条件、施工环境等因素综合判断，制定科学合理的注浆方案。材料是工具，技术是手段，对工程本质的理解和现场准确的判断，才是抢险成功的根本保障。
如果您正在面对隧道或矿井的渗漏难题，或者在选择注浆封孔材料时需要专业的技术交流，欢迎探讨。
