系列型号：
JD1-100漏电继电器；JD1-200漏电继电器；
JD1-250漏电继电器；JD1-10F漏电继电器；
JD1-15F漏电继电器；JD1-16F漏电继电器；
JD1-25F漏电继电器；JD1-32F漏电继电器；
JD1-40F漏电继电器；JD1-63F漏电继电器；
JD1-100F漏电继电器；JD1-200F漏电继电器；
JD1-250F漏电继电器；JD1-320F漏电继电器；
JD1-400F漏电继电器；JD1-630F漏电继电器；
JD1-800F漏电继电器；JD1-1000F漏电继电器；
JD1-1500F漏电继电器；JD1-2000F漏电继电器；
JD1-10FS漏电继电器；JD1-15FS漏电继电器；
JD1-16FS漏电继电器；JD1-25FS漏电继电器；
JD1-32FS漏电继电器；JD1-40FS漏电继电器；
JD1-63FS漏电继电器；JD1-100FS漏电继电器；
JD1-200FS漏电继电器；JD1-250FS漏电继电器；
JD1-320FS漏电继电器；JD1-400FS漏电继电器；
JD1-630FS漏电继电器；JD1-800FS漏电继电器；
JD1-1000FS漏电继电器；JD1-1500FS漏电继电器；
JD1-2000FS漏电继电器；
一、产品特性
- 漏电动作电流可调：JD1-400FS漏电继电器的漏电动作电流值可调，范围在30~300mA和50~500mA之间，用户可以根据实际需求进行设定。
- 动作时间分快速型和延时型：快速型动作时间小于0.1S，延时型动作时间可选0.1S、0.2S、0.5S，配合使用时可以对干线和支线进行分级选择保护。

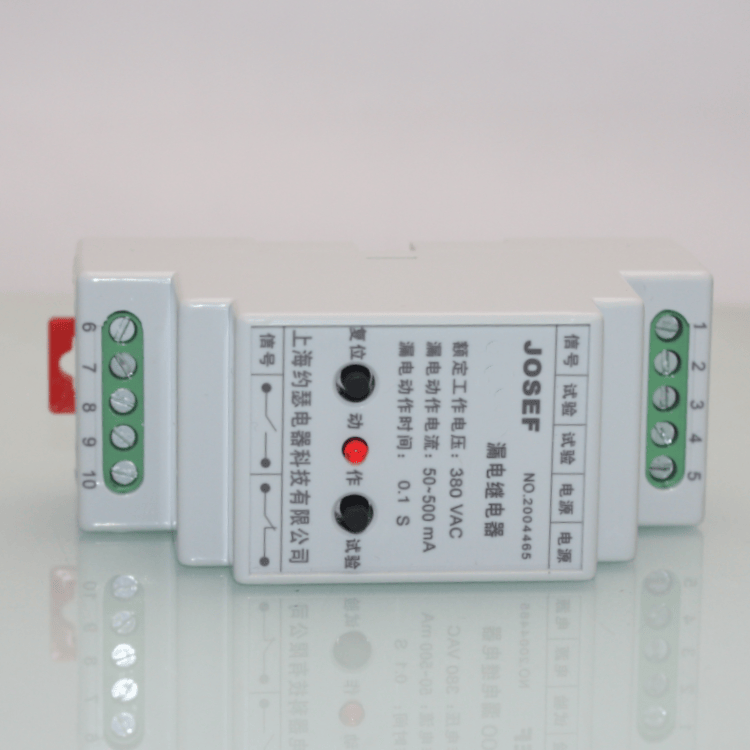

- 体积小，安装使用方便：该继电器体积小巧，安装方式可分为嵌入式面板或者导轨安装这两种，便于在配电柜等紧凑空间内快速部署。
- 动作可靠、连续供电稳定：采用先进的检测技术和算法，确保漏电电流检测的准确性，且能在长时间连续供电的情况下保持正常工作。
- 操作简易：具备直观的操作界面和简易的操作方式，用户可以轻松上手。
- 适应性强：能适应各种恶劣环境，如高温、潮湿、电磁辐射等，确保在各种场合下都能稳定可靠地工作。
二、技术参数
- 额定参数：
- 动作电流：30~300mA范围可调，50~500mA范围可调。
- 快速型动作时间：小于0.1S。
- 延时型动作时间：0.1S、0.2S、0.5S可选。
- 额定剩余不动作电流：50%。
- 复归方式：手动复归。

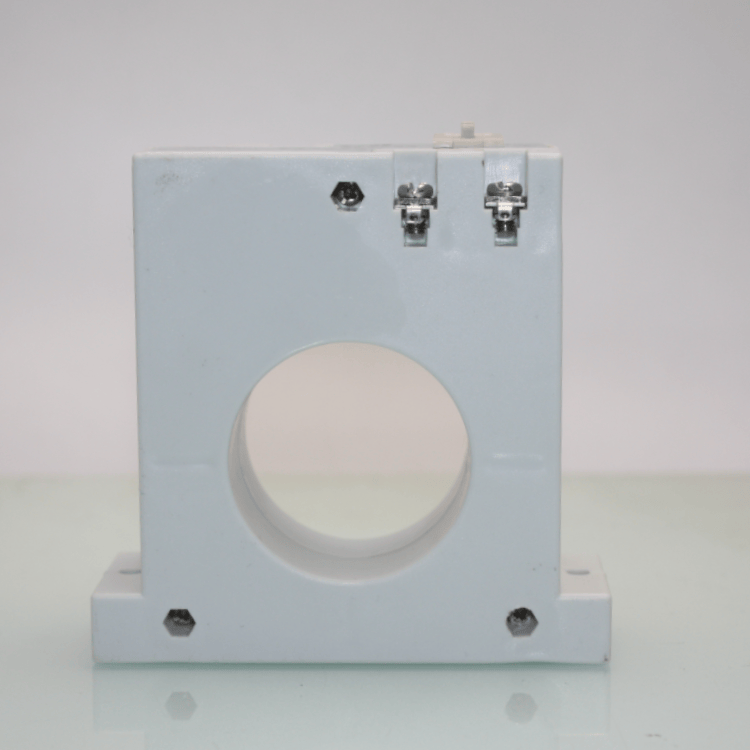

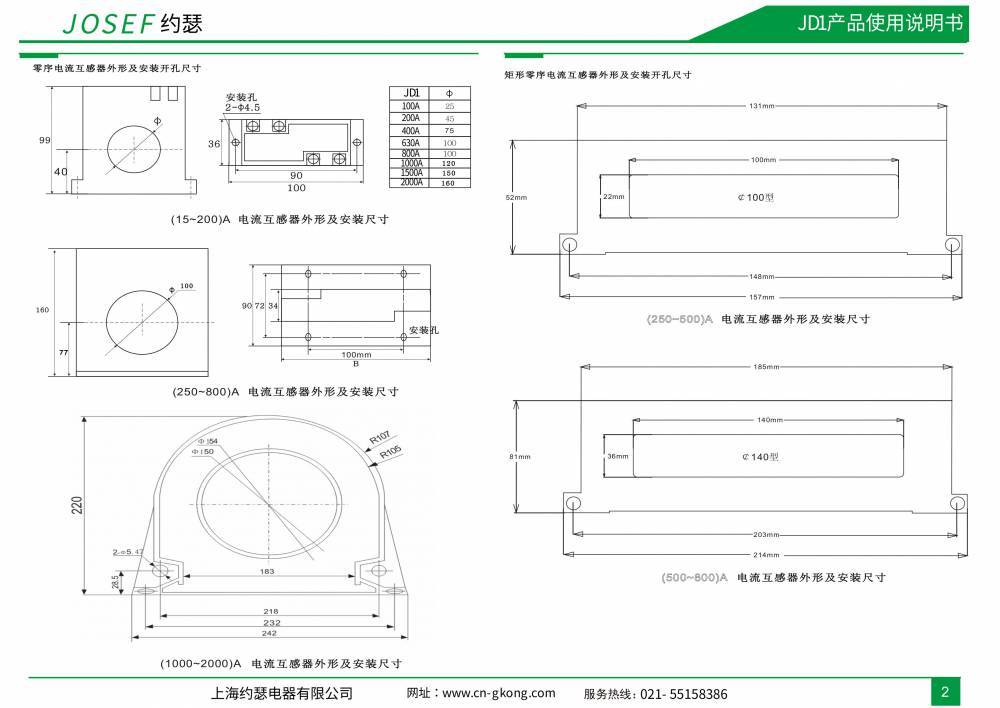

- 互感器孔径：25mm、45mm、100mm、150mm、200mm或方形非标。
- 功耗：≤5W。
- 绝缘性能：
- 绝缘电阻：继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ。
- 绝缘耐压：继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象。
- 环境条件：
- 环境温度：-15℃～55℃（也有说法为-25℃～+70℃）。
- 工作电压：不大于120%额定电压。
- 工作位置：任意。
- 周围磁场强度：小于0.5mT。
- 环境相对湿度：不大于90%。
- 大气压力：80～110KPa。
- 海拔高度：不大于2500米。
三、应用场景

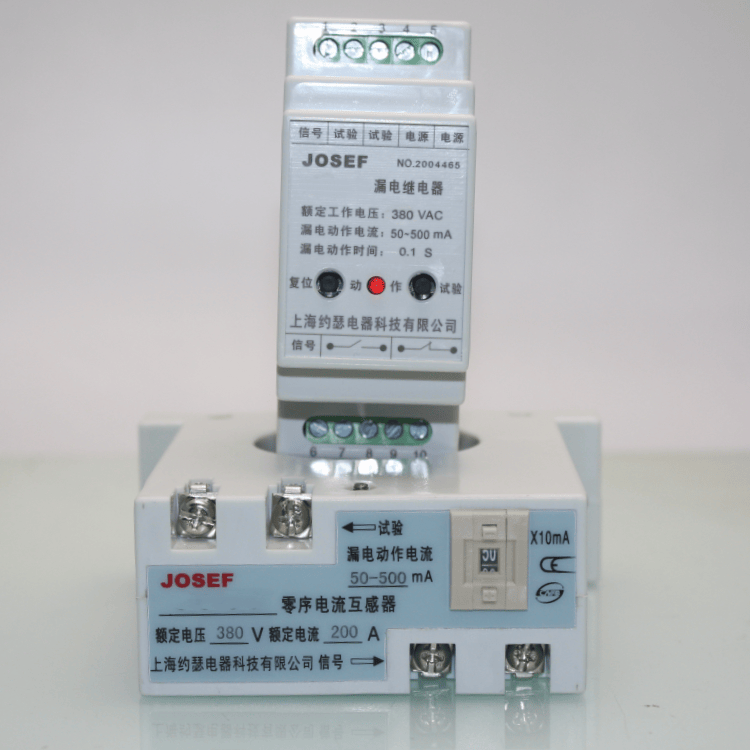

JD1-400FS漏电继电器适用于交流电压至690V，频率为50Hz，电流至1500A及以下的漏电继电器中性点接地电路中。它可以与带分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置，作漏电和触电保护之用。同时，该继电器还可以配备蜂鸣器、信号灯等各种声光指示器件，组合成漏电报警装置。
