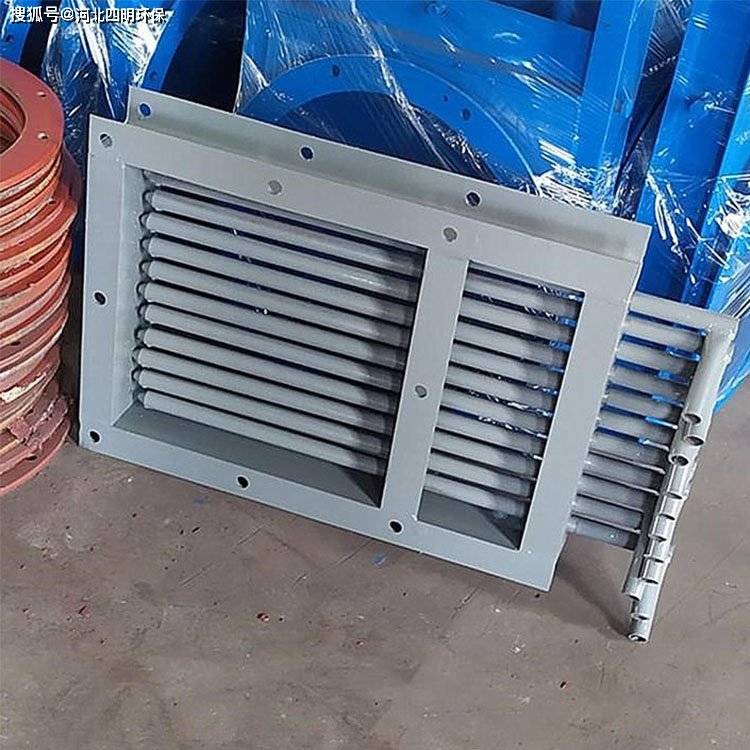

棒条阀

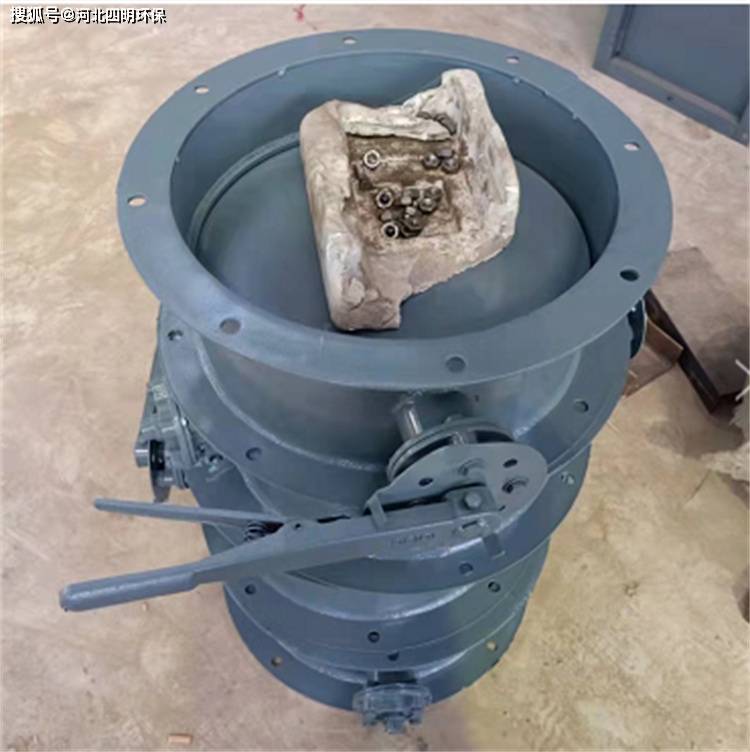

手柄蝶阀

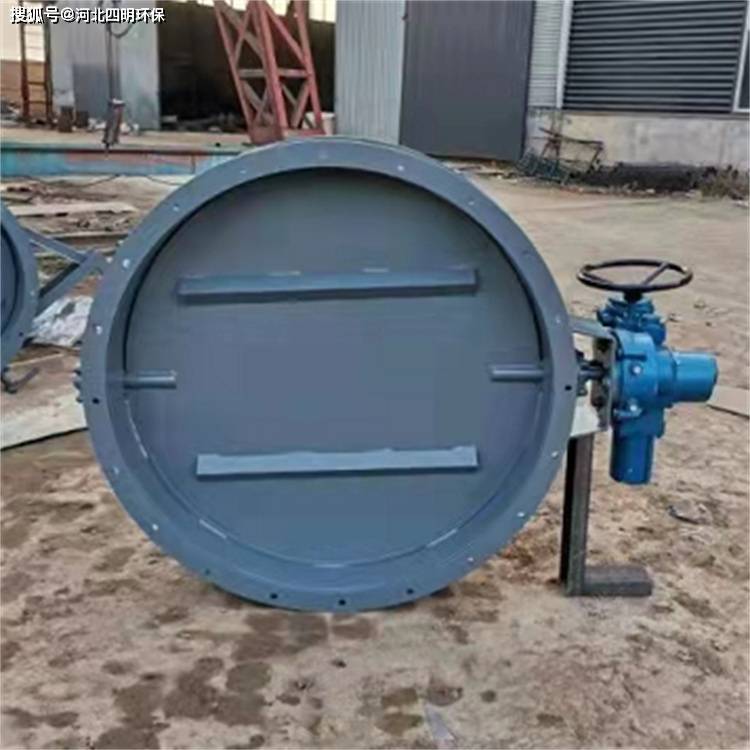

电动蝶阀
一、 阀体
描述：阀体的主体，是流体流过的通道，也是连接管道的部分。
功能：承受管道压力和流体介质，提供其他部件的安装基础。连接方式有对夹式、法兰式、焊接式等。
二、 阀瓣（蝶板）
描述：蝶阀的核心运动部件，形状类似圆盘或蝶翼。
功能：通过旋转来控制流体的通断和流量。旋转90°即可从全开到全关。
类型：根据设计不同，可分为：
同心蝶阀（中线型）：阀杆轴线穿过阀瓣中心，阀瓣两侧对称。结构最简单。
偏心蝶阀：阀杆轴线偏离阀瓣中心，减少阀瓣与阀座的摩擦，密封性能更好，寿命更长。常见有单偏心、双偏心、三偏心结构。
三、 阀杆
描述：连接阀瓣和驱动装置（如手轮、执行器）的轴。
功能：将驱动装置的扭矩传递给阀瓣，使其旋转。是承受扭矩的关键部件，需要足够的强度和刚度。
四、 阀座（密封圈）
描述：安装在阀体内径或阀瓣外缘的环形密封元件。
功能：当阀瓣关闭时，与阀瓣紧密接触，形成密封，防止流体泄漏。
材料：常用橡胶（EPDM、NBR等）、聚四氟乙烯（PTFE）、各种金属（不锈钢、合金）或复合材料，根据介质和温度选择。
五、 驱动装置
描述：提供扭矩以操作阀门的部件。
类型：
手动：手轮、手柄、蜗轮蜗杆减速箱（用于较大口径阀门）。
自动：气动执行器、电动执行器、液动执行器，用于远程或自动控制。
六、 填料函与密封组件
描述：位于阀杆伸出阀体的部位。
结构：通常包括填料压盖、填料、填料垫等。
功能：防止介质从阀杆与阀体之间的间隙向外泄漏（外漏）。
七、 轴承/衬套
描述：安装在阀杆穿过阀体的支撑点。
功能：支撑阀杆，减少其转动时的摩擦，保证阀瓣旋转灵活，并承受部分介质压力。
八、结构示意图与工作原理总结
核心工作原理：驱动装置（如手轮）带动阀杆旋转，阀杆带动阀瓣在阀体通道内转动大约90°。当阀瓣平面与流体方向平行时，阀门全开，流通能力最大；当阀瓣平面与流体方向垂直时，阀门关闭，阀瓣边缘压紧阀座，形成密封。整个过程中，填料函确保阀杆处不泄漏，轴承/衬套保证转动顺畅。
蝶阀的主要特点得益于其简单结构：结构长度短、重量轻、启闭迅速、流体阻力小、成本较低。其性能（尤其是密封性和耐压性）很大程度上取决于阀瓣的偏心设计和阀座的材料。
