热带海洋环境特殊性：高温高湿对 C5-M 涂层寿命的加速衰减效应
在海洋工程装备、港口机械、海上风电和沿海基础设施领域，腐蚀是威胁设备寿命和运行安全的首要因素。而在所有腐蚀环境中，热带海洋气候因其独特的高温、高湿、高盐雾特征，成为涂层防护体系面临的最严酷考验。C5-M（海洋）级别作为ISO 12944标准中最高等级的腐蚀环境分类，其对应的涂层体系在热带海洋环境中的实际表现，往往远差于实验室测试或温带地区应用的结果。
本文将深入解析热带海洋环境的特殊性，揭示高温高湿对C5-M涂层寿命的加速衰减机理，并为相关装备的防腐设计提供科学依据。
一、C5-M腐蚀环境等级解析
1.1 ISO 12944 腐蚀环境分类

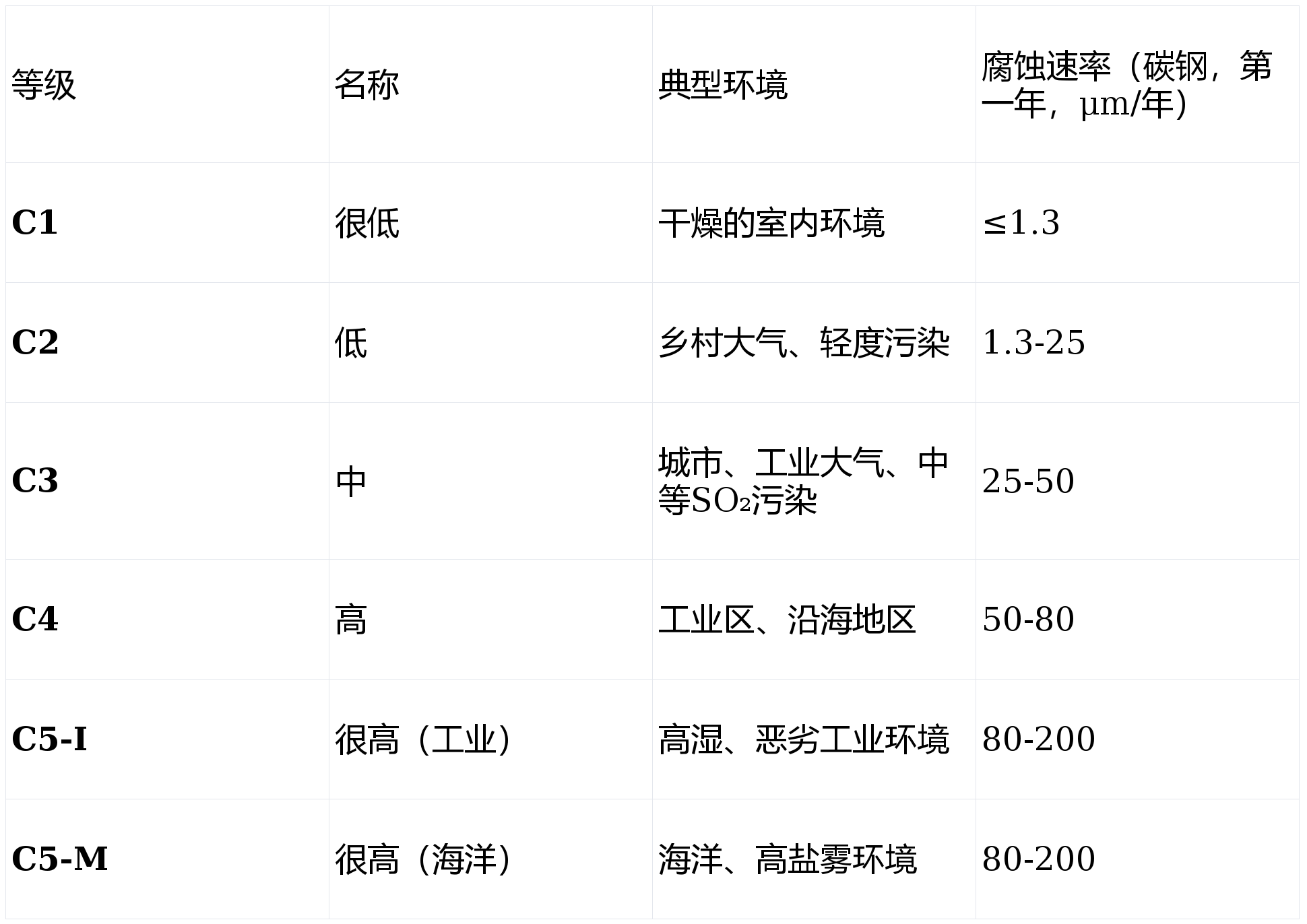

ISO 12944标准根据环境腐蚀性将大气环境分为六个等级：

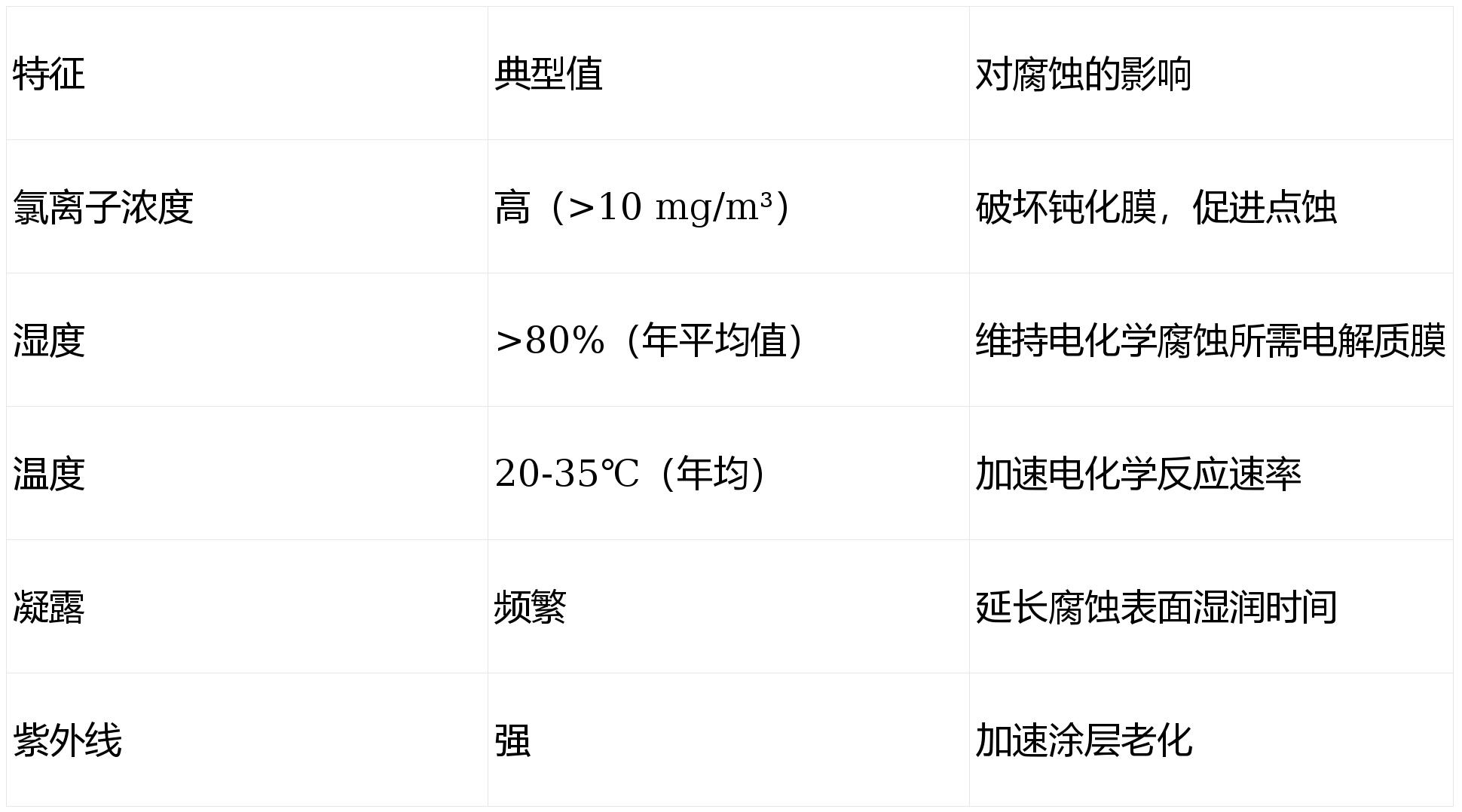

1.2 C5-M环境的主要特征
1.3 C5-M涂层体系的要求
根据ISO 12944-5，C5-M环境要求的最低涂层体系：
二、热带海洋环境的特殊性
2.1 热带海洋的地理分布

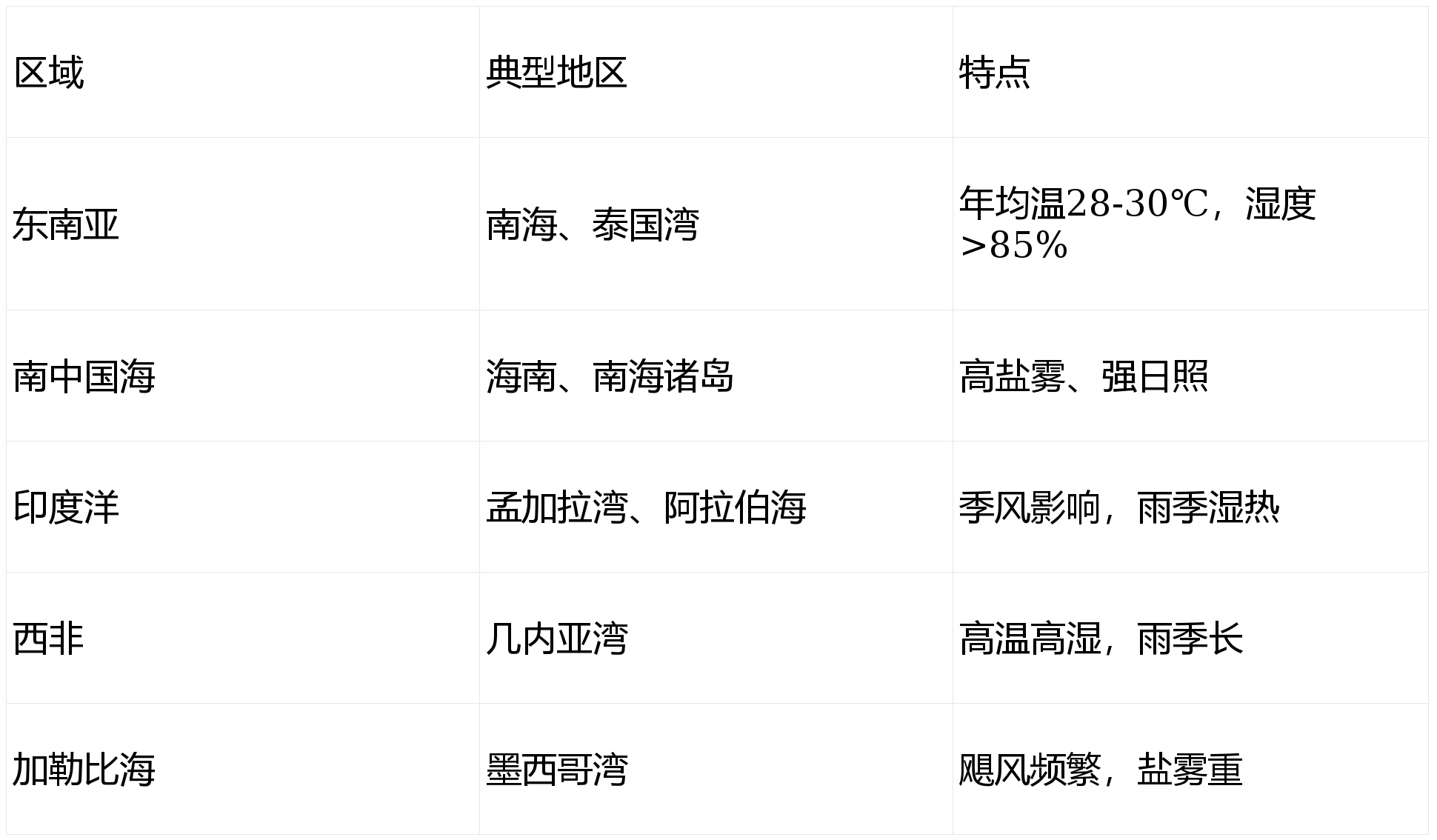

热带海洋主要分布在南北回归线之间，包括：

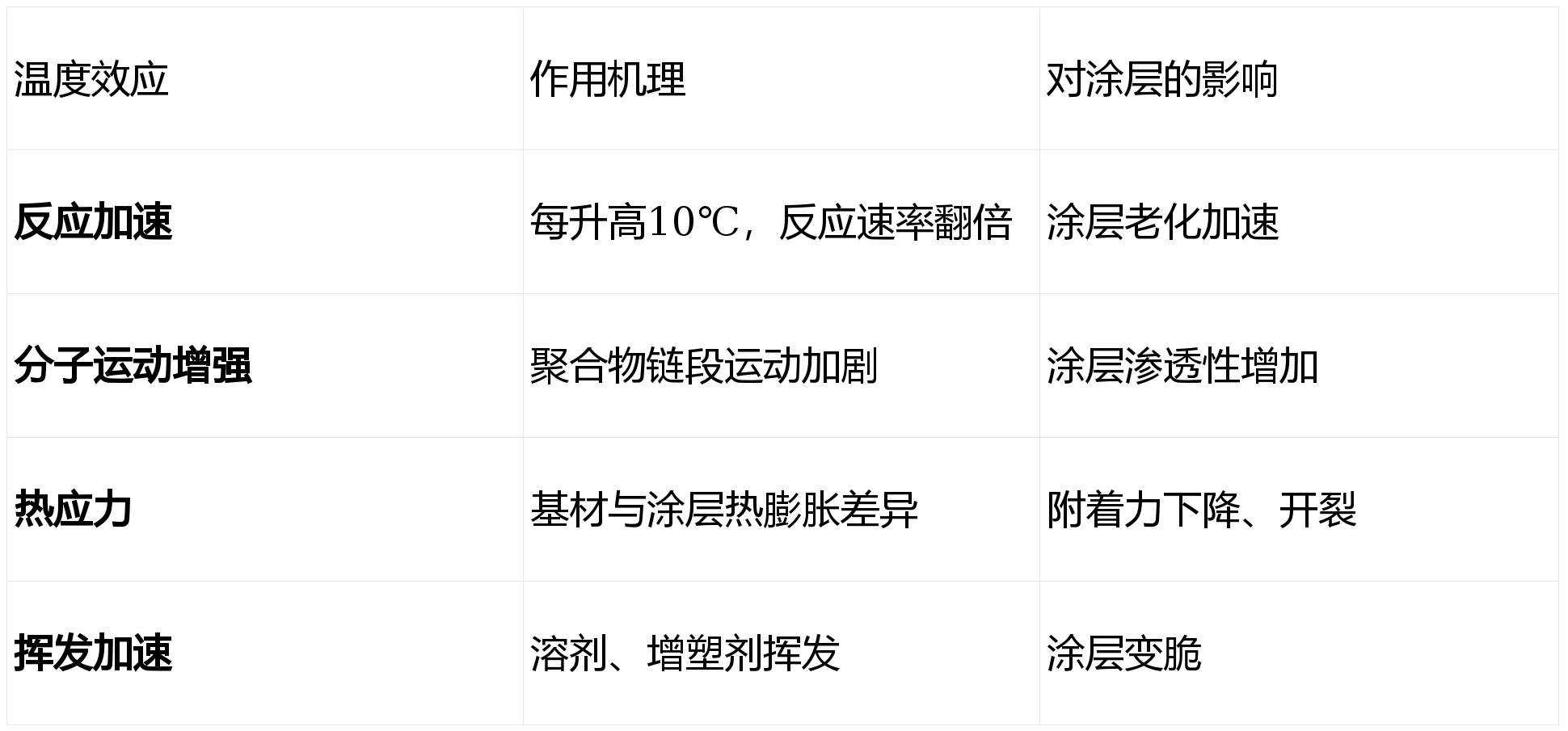

2.2 高温的影响

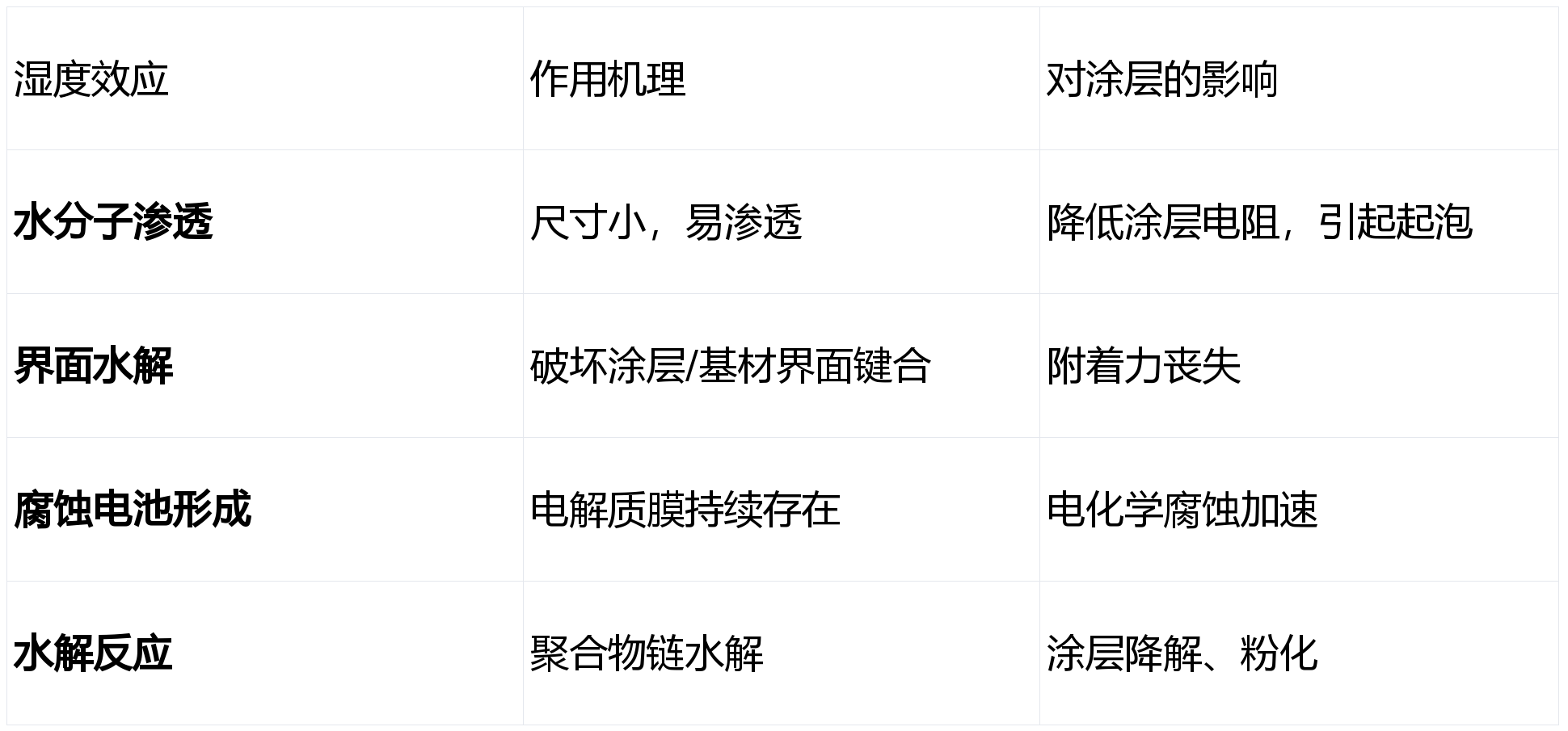

2.3 高湿的影响
2.4 温湿协同作用
高温和高湿的协同作用，远大于两者单独效应的叠加：
三、高温高湿对C5-M涂层的加速衰减机理

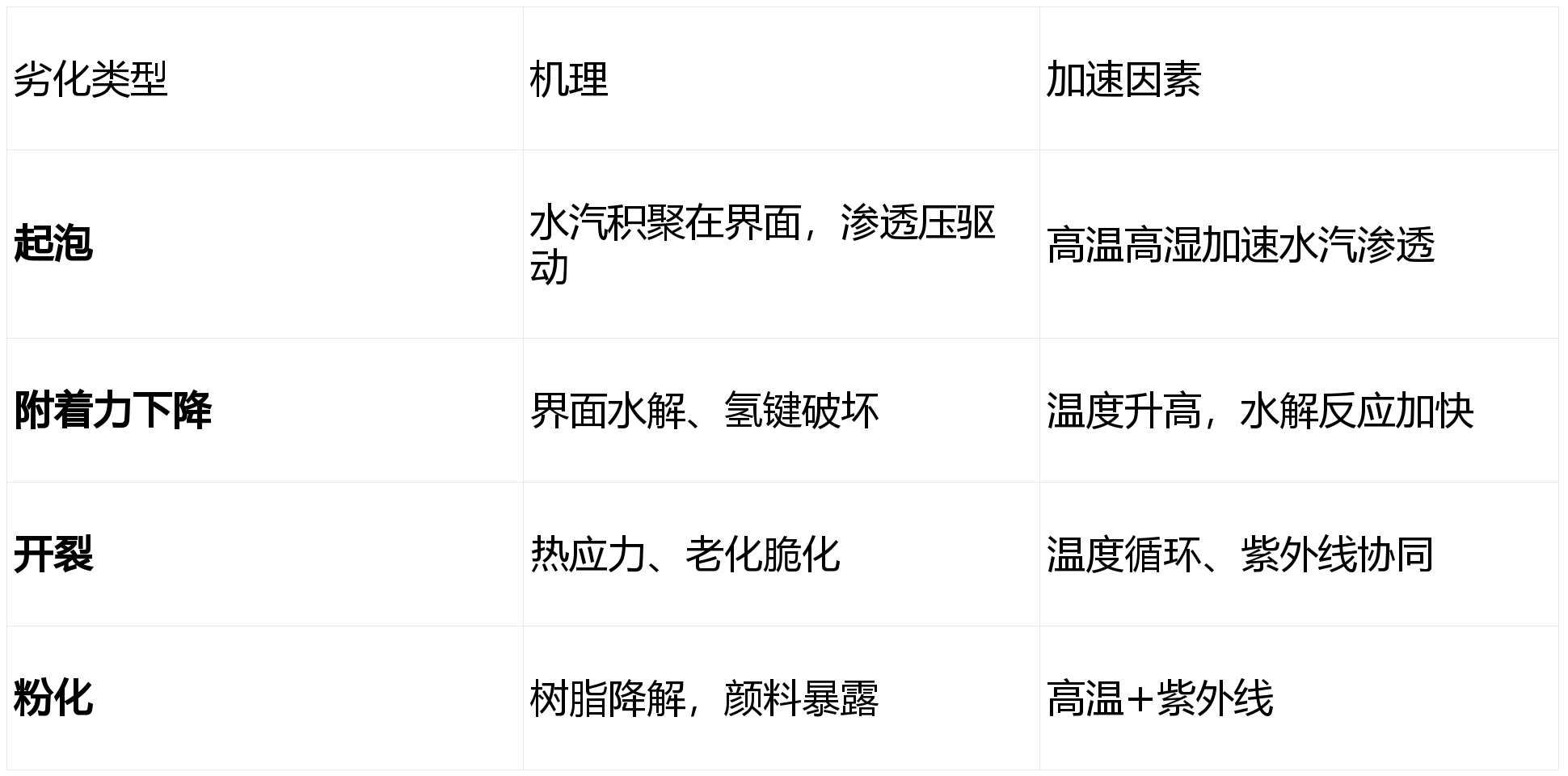

3.1 物理劣化过程

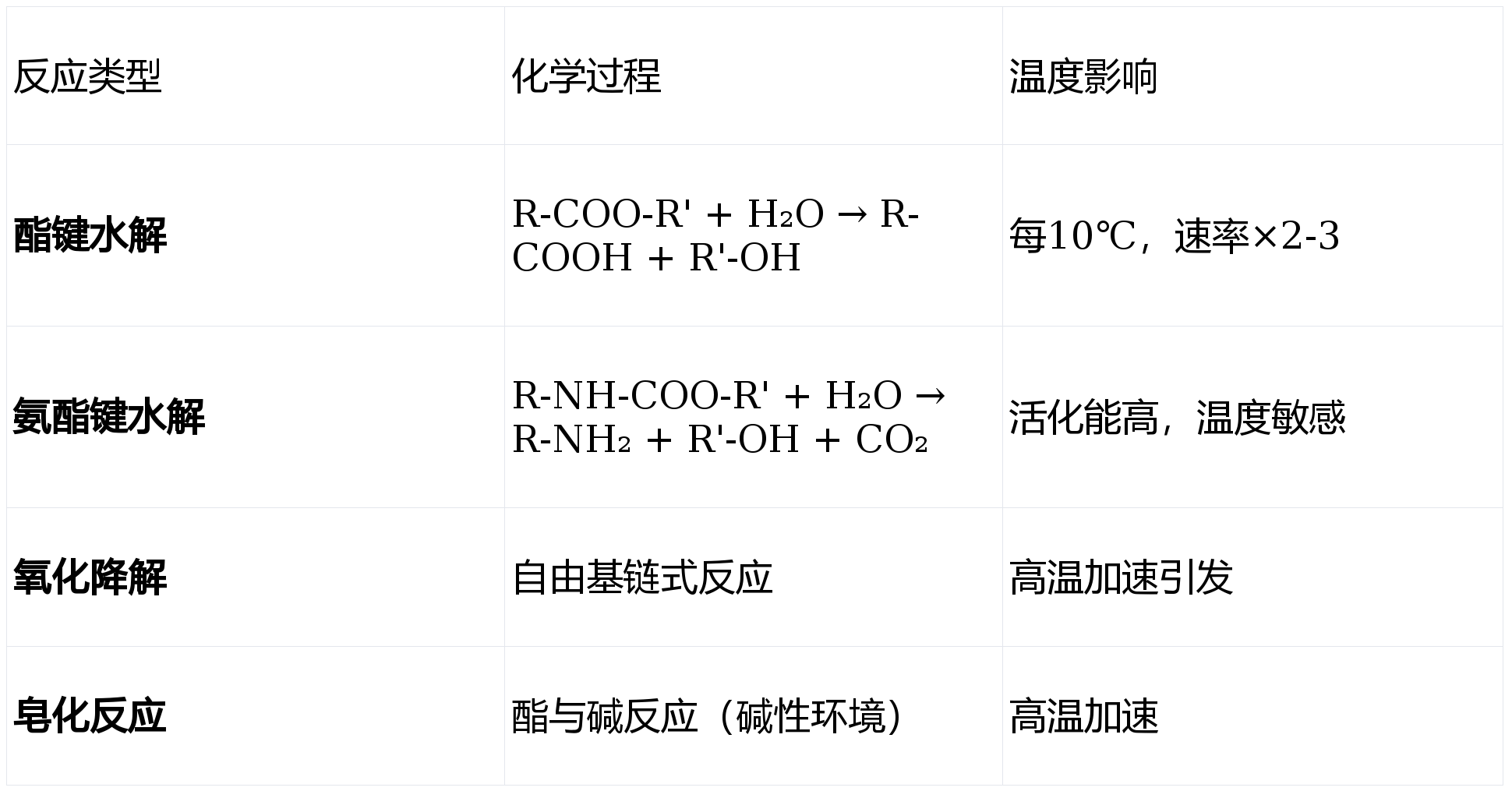

3.2 化学劣化过程
3.3 电化学腐蚀的加速

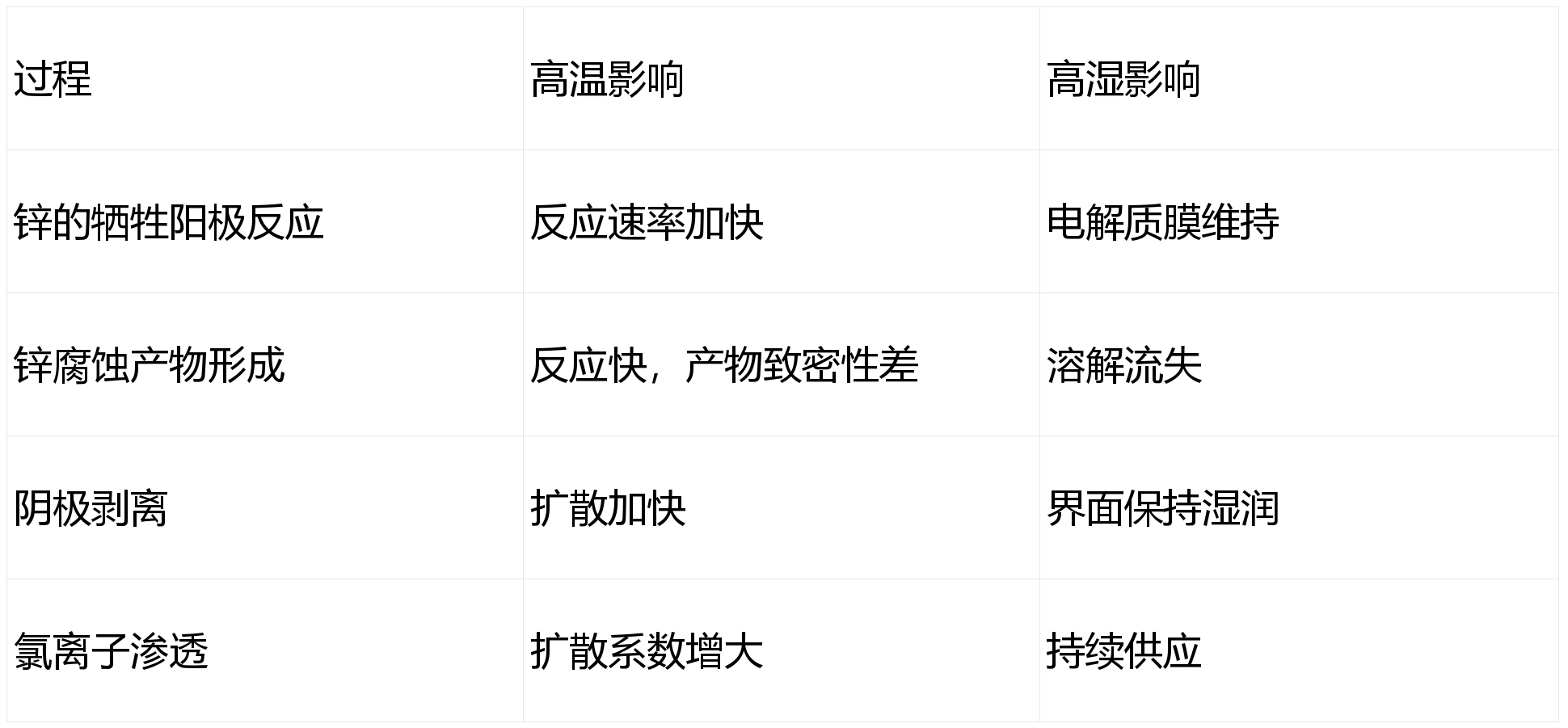

对于富锌底漆和金属涂层：
3.4 综合加速因子

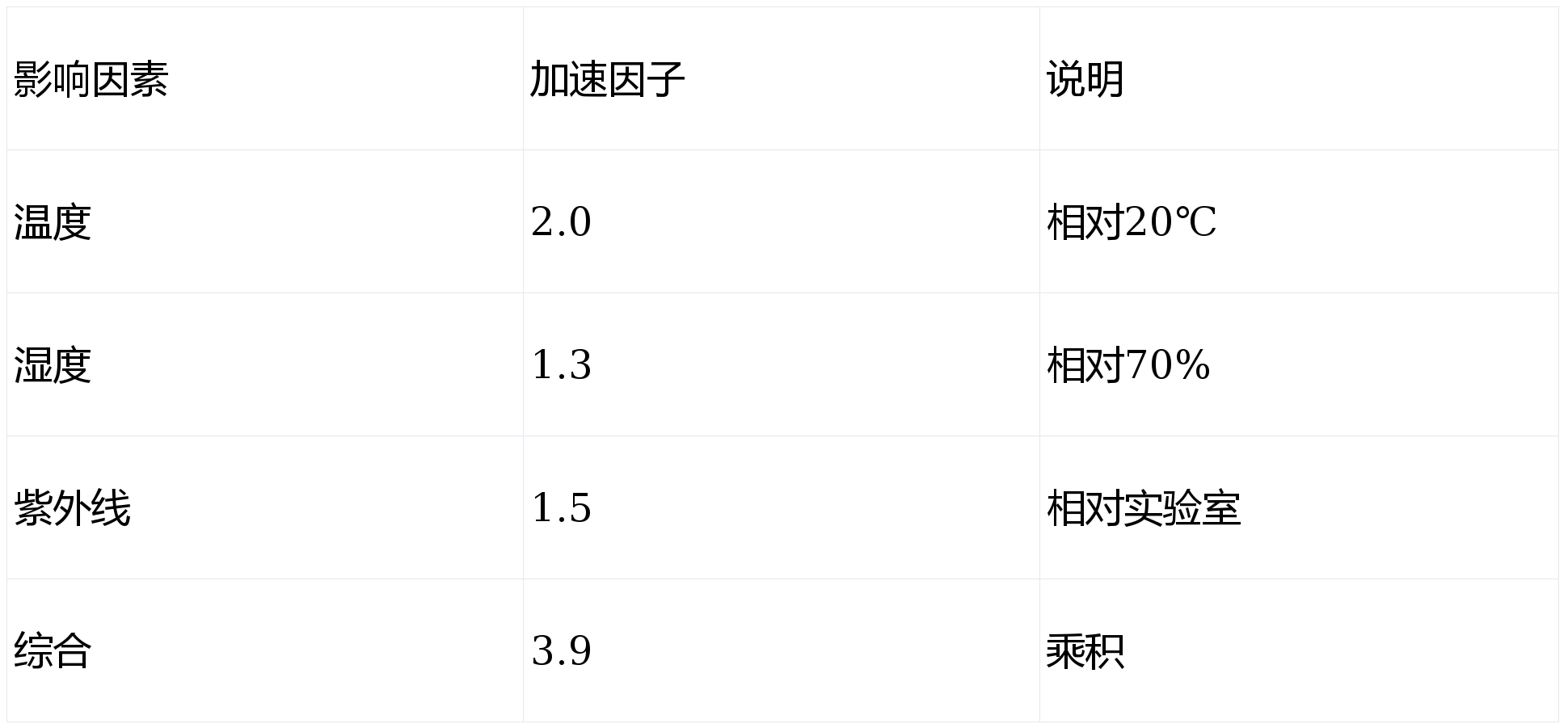

热带海洋环境相对于标准实验室测试（如ISO 9227盐雾测试）的加速因子：
四、涂层寿命的Arrhenius预测模型
4.1 Arrhenius模型应用
涂层老化速率与温度的关系可用Arrhenius方程描述：
�=�⋅�−��/(��)k=A⋅e−Ea/(RT)
其中：
- k：反应速率（涂层劣化速率）
- A：指前因子
- E_a：激活能（涂层老化反应）
- R：气体常数（8.314 J/mol·K）
- T：绝对温度（K）
4.2 加速因子计算
相对于参考温度T₀，在温度T下的加速因子：
��=����(1�0−1�)AF=eREa(T01−T1)
示例：
- 参考温度：20℃（293K）
- 热带温度：30℃（303K）
- 涂层老化激活能：E_a ≈ 60 kJ/mol
即30℃下的老化速率是20℃的2.26倍。
4.3 湿度的影响模型
湿度的影响通常用指数形式描述：
AF=eREa(T01−T1)
其中n通常取2-4。
示例：
- 参考湿度：70%
- 热带湿度：90%
- n=2
AF_RH = (90/70)² = 1.29倍
4.4 温湿综合加速因子
温湿综合加速因子为两者乘积：
AFtotal=AFT×AFRH
综合示例：
- AF_T = 2.26
- AF_RH = 1.29
- AF_total = 2.26 × 1.29 = 2.92倍
即在热带海洋环境下，涂层老化速率是温带温和环境的约3倍。
五、涂层寿命预测案例分析
5.1 案例：海上风电塔筒涂层寿命预测
背景： 某海上风电场位于南海，设计寿命25年，采用C5-M涂层体系。
环境参数：
- 年均气温：28℃
- 年均湿度：85%
- 盐雾浓度：高
- 紫外线强度：强
实验室测试数据：
中性盐雾测试：3000小时出现起泡
UV冷凝测试：2000小时光泽下降30%
预测模型：
预测寿命：
- 盐雾测试3000小时 ≈ 实地 3000 × 3.9 = 11700小时 ≈ 1.3年
- 显然不符实际，说明单纯盐雾测试不能代表真实环境
修正模型：
采用循环腐蚀测试结果（盐雾+干燥+湿润）：
循环腐蚀测试：60循环（约30天）相当于实地1年
综合加速因子：约12倍
预测：
实验室测试目标：720循环（12年等效）通过，则实地寿命可达12年
5.2 案例：港口起重机涂层维护周期优化
背景： 某港口起重机位于泰国湾，原设计维护周期5年，但实际3年就出现严重锈蚀。
分析：
- 原设计基于ISO 12944 C5-M标准
- 但未考虑热带海洋的特殊性
- 实际腐蚀速率是标准预期的2-3倍
改进：
- 涂层厚度从280μm增加到350μm
- 增加一层中间漆
- 采用耐候性更好的聚硅氧烷面漆
- 维护周期调整为3年
验证：
加速测试显示，改进后涂层寿命提高约1.8倍。
六、C5-M涂层体系的优化策略

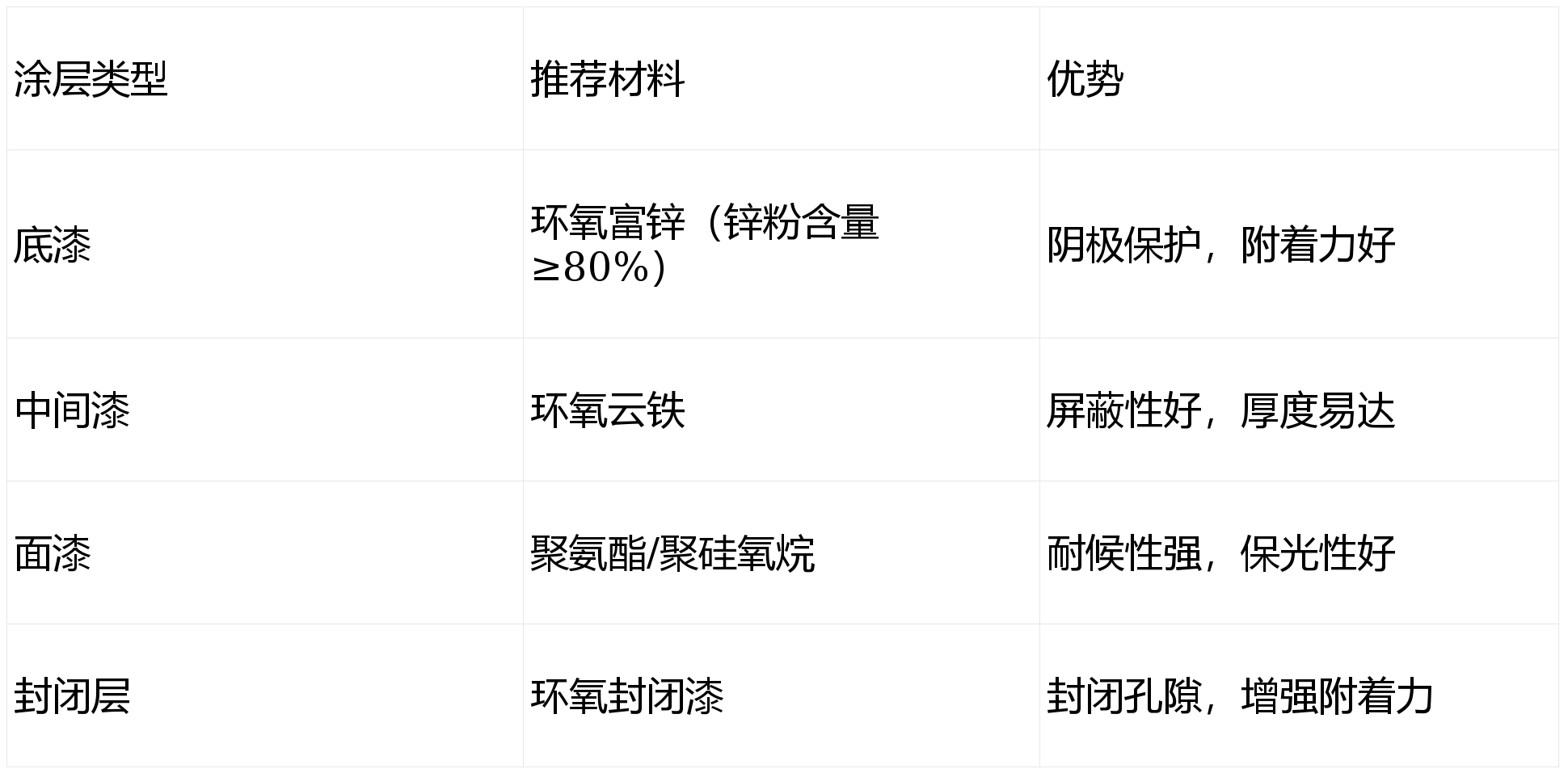

6.1 材料选择优化

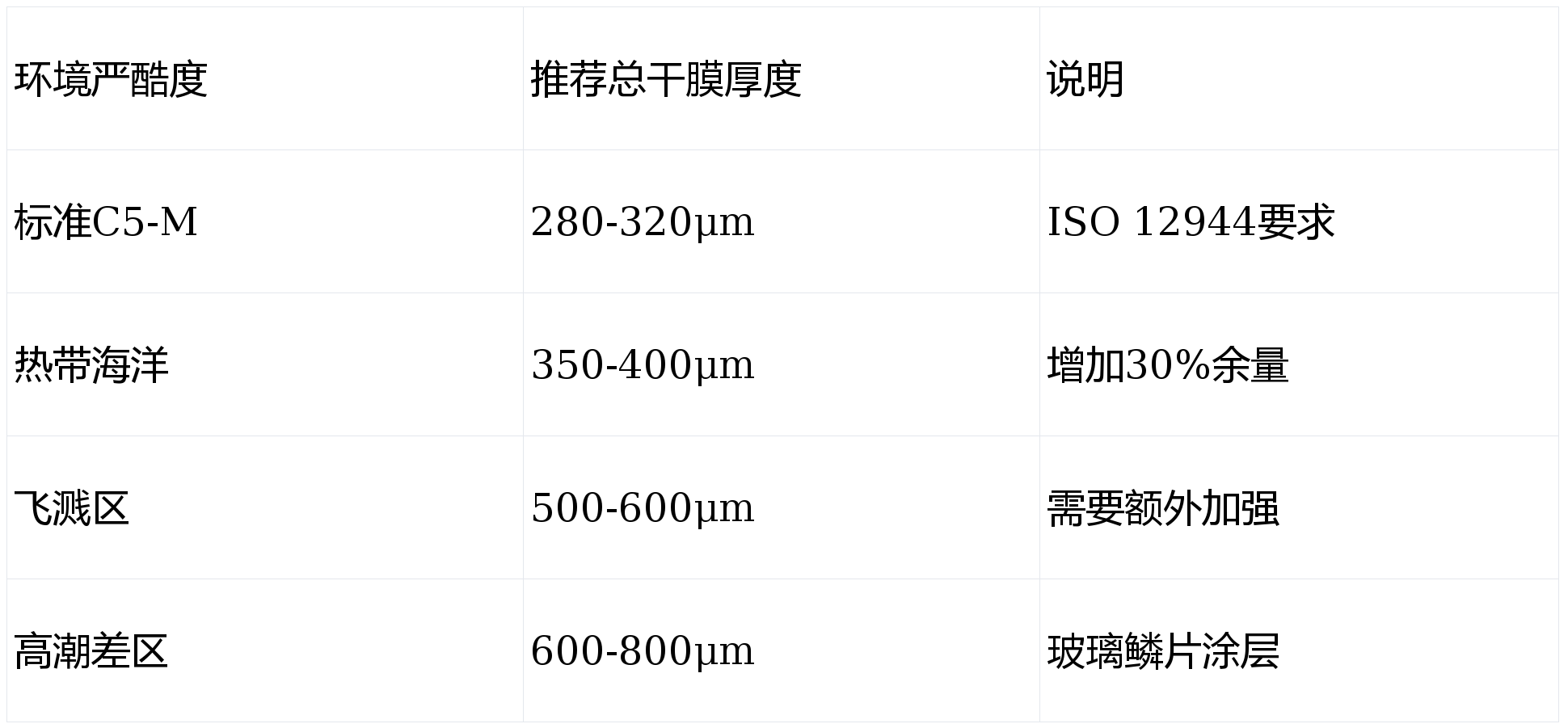

6.2 厚度设计优化

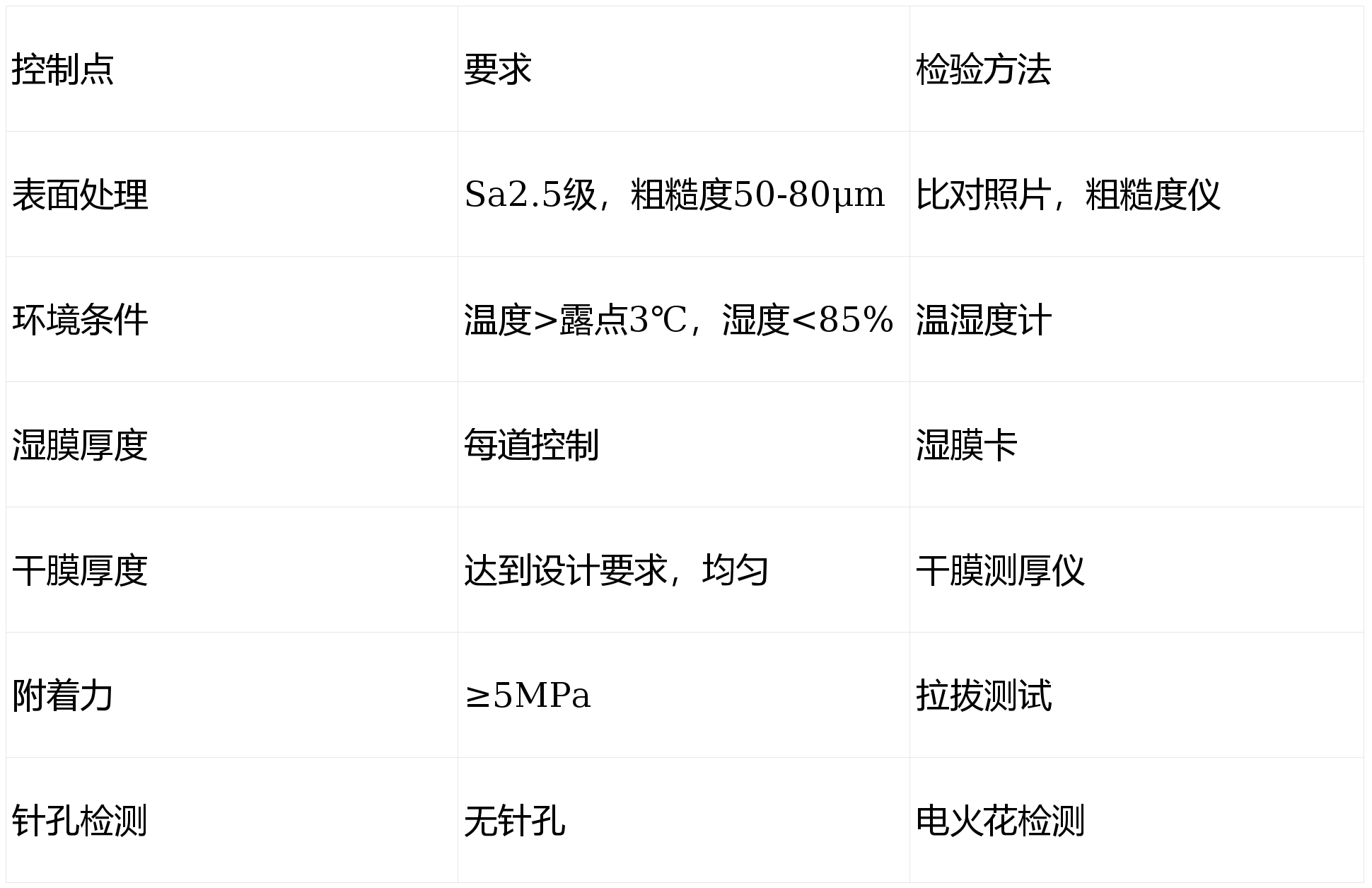

6.3 施工质量控制

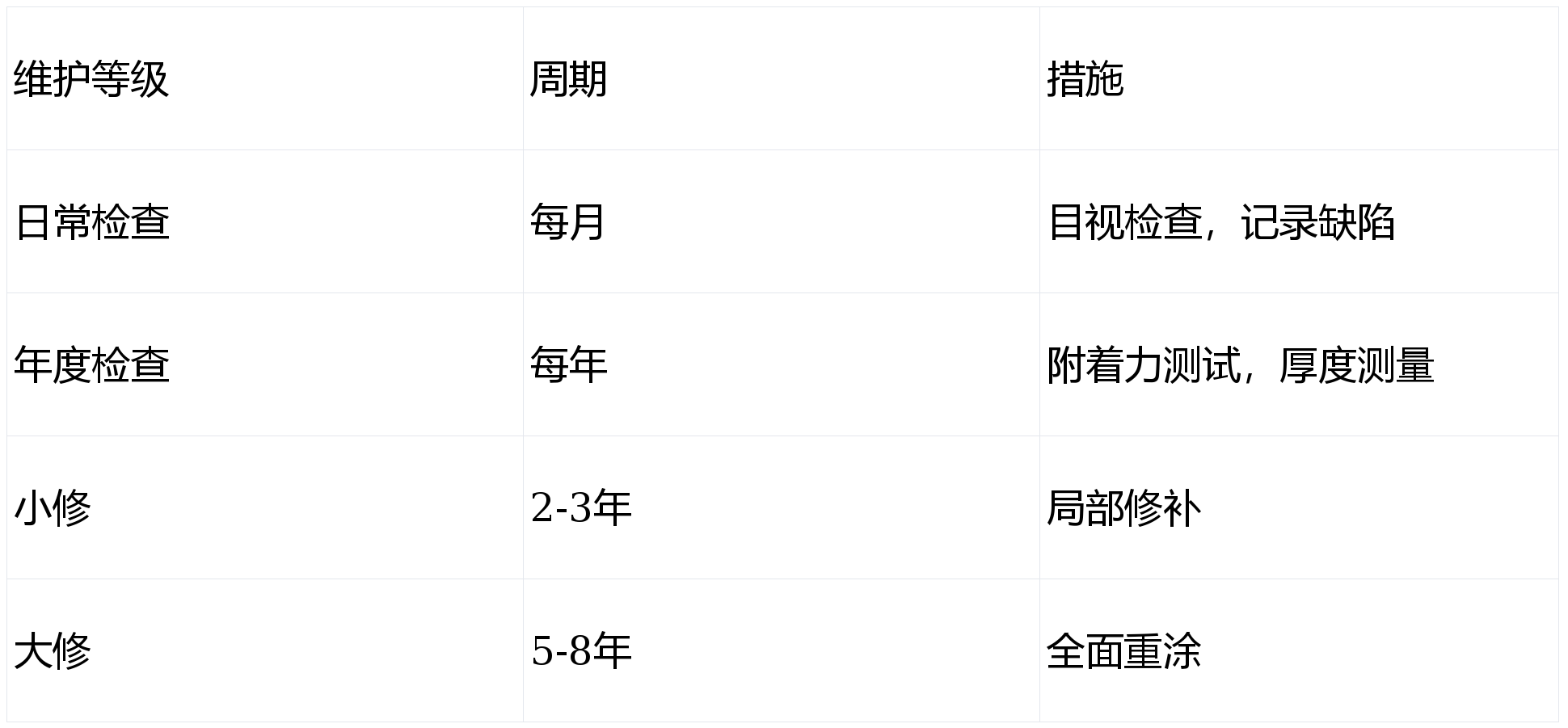

6.4 维护策略优化
七、涂层性能测试方法

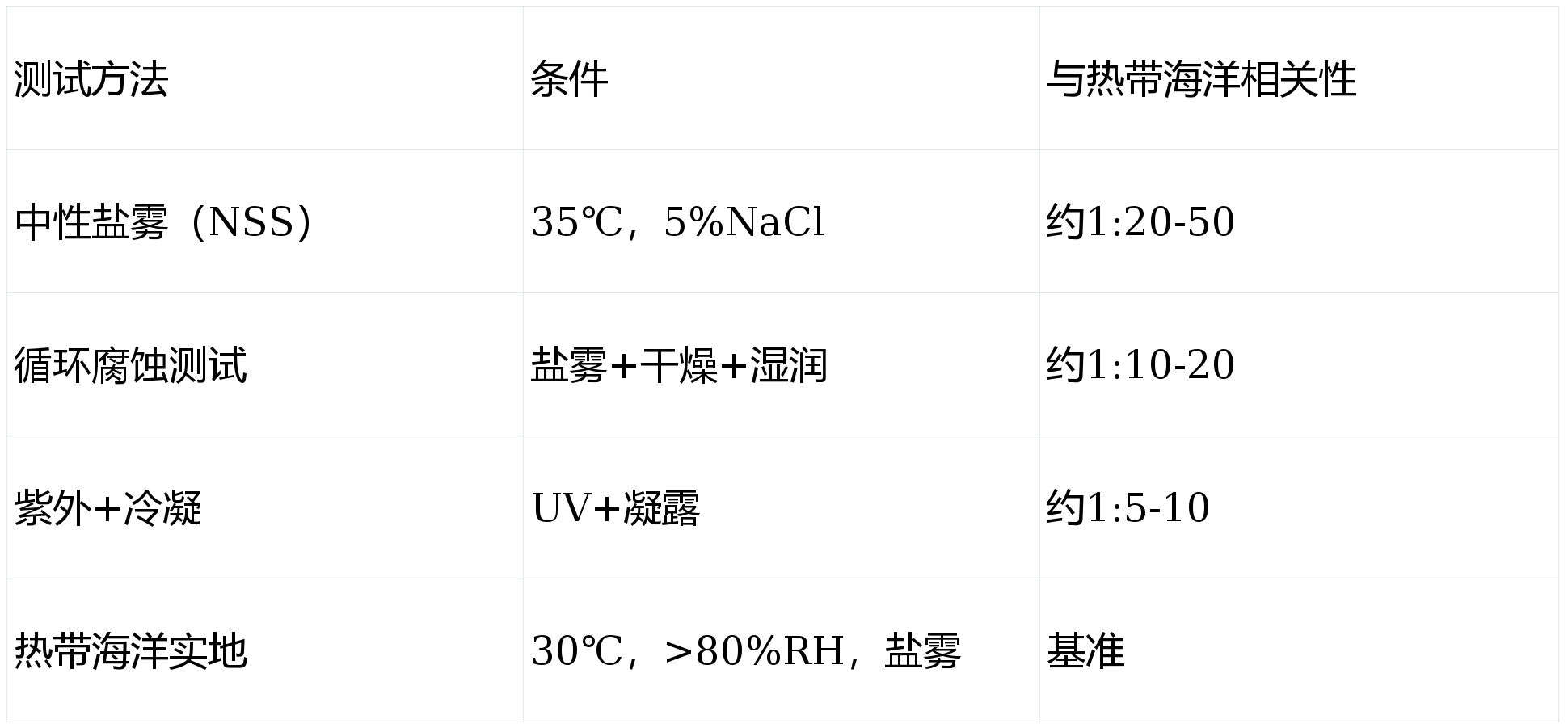

7.1 实验室加速测试
7.2 热带海洋实地暴露测试
在典型热带海洋地区建立暴露站：
7.3 电化学评估方法
八、小结
热带海洋环境对C5-M涂层体系的加速衰减效应，源于高温、高湿、高盐雾的协同作用：
工程应对策略：
- 提高涂层厚度（增加30-50%）
- 优化材料体系（耐候性更好的面漆）
- 严格施工控制（表面处理、环境条件）
- 缩短维护周期（常规C5-M的1/2-1/3）
通过科学的设计和维护，可以在热带海洋环境中实现装备的长期可靠运行。
讯科标准检测 作为专业的第三方检测机构，在材料腐蚀与涂层性能评估领域拥有雄厚的技术实力和完善的测试能力。
核心资质：
- CMA资质认定
- CNAS国家实验室认可
- ISTA认可实验室
- 高新技术企业
测试能力：
- 盐雾测试（NSS/AASS/CASS）
- 循环腐蚀测试
- 湿热老化测试
- 紫外老化测试
- 电化学阻抗谱测试
- 附着力测试
- 涂层厚度测量
- 微观形貌分析
实验室规模：
讯科标准检测拥有超过 5000平方米 的专业实验室，配备各类检测设备400余台套。实验室严格按照ISO/IEC 17025标准建立质量管理体系，确保测试结果的准确性和可靠性。
技术团队：
由材料科学、腐蚀防护、化学分析等领域的专业工程师组成，具备丰富的涂层评估和失效分析经验，可为客户提供从材料选型、工艺优化到寿命预测的全方位技术服务。
典型客户：
- 海洋工程装备企业
- 港口机械制造商
- 海上风电开发商
- 船舶制造企业
- 防腐涂料生产商
讯科标准检测致力于为海洋工程和沿海基础设施的腐蚀防护提供科学依据和技术支撑，助力客户延长装备寿命，降低维护成本，保障运行安全。
联系方式：
地址：深圳宝安
电话：欢迎咨询
邮箱：专业服务
选择讯科，选择可靠的腐蚀防护解决方案。
