导读：压缩率选大了，可能压坏屏幕、挤爆结构；压缩率选小了，接触不良、EMC测试失败。导电泡棉的压缩率，看似是个小参数，却是让无数工程师“翻车”的重灾区。本文结合康丽达16年服务苹果、华为、比亚迪的经验，为您梳理压缩率选型的3条黄金法则。一、一个让工程师“翻车”的真实案例
某通信设备公司的新品项目，EMC测试屡屡失败。李工反复排查PCB设计、屏蔽罩结构，问题依旧。最后拆机检测发现：导电泡棉的接触电阻高达0.15Ω，而样品测试时只有0.03Ω。
问题出在哪里？
压缩率。
设计图纸上，导电泡棉原始高度3.0mm，工作间隙2.4mm，压缩率20%。但供应商提供的材料，推荐的压缩率范围是25%-35%。在20%压缩率下，材料根本没进入稳定工作区，电阻自然飙升。
项目因此延迟2个月，损失超百万。
二、什么是压缩率？为什么它如此重要？
压缩率 = (原始高度 - 工作高度) / 原始高度 × 100%
举个例子：
- 导电泡棉原始高度：3.0mm
- 装配后压缩到：2.4mm
- 压缩率 = (3.0 - 2.4) / 3.0 × 100% = 20%
为什么压缩率是“生死线”？
因为导电泡棉的导电原理，是靠压缩产生接触压力，让导电层与被接触面紧密贴合。压缩率太小，接触压力不足，电阻飙升；压缩率太大，可能压坏泡棉结构，导致永久形变。
每条导电泡棉，都有一条压缩率-电阻曲线，形状像“L”：
- 0-10%压缩率：电阻极高，不稳定
- 10-20%压缩率：电阻快速下降
- 20-30%压缩率：电阻进入平稳区
- 30%压缩率：过度压缩，可能损坏
关键概念：阈值压缩率
曲线从急剧下降到趋于平稳的转折点，称为 阈值压缩率。这是材料开始稳定工作的最低压缩率。
三、黄金法则一：找到材料的“安全压缩窗口”
不同材料的“安全压缩窗口”差异巨大：
康丽达实测数据（以KLD-J61-0001为例）：
- 阈值压缩率：约12%
- 推荐工作窗口：15%-35%
- 20%压缩率下电阻：≤0.04Ω
选型原则：
您的设计压缩率，必须落在材料的“推荐工作窗口”内，且距离阈值压缩率至少留5%余量。
公式：设计压缩率 ≥ 阈值压缩率 + 5%
四、黄金法则二：考虑公差，取“最小压缩率”
设计图纸上的压缩率，和实际装配的压缩率，往往是两回事。
公差因素：
- 泡棉本身的高度公差：±0.15mm
- 结构件的加工公差：±0.1mm
- 装配累积公差：±0.2mm
实战计算：
- 原始高度设计值：3.0mm（公差±0.15）
- 工作间隙设计值：2.4mm（公差±0.2）
- 最不利情况：泡棉最薄（2.85mm）+ 间隙最大（2.6mm）
- 实际最小压缩率 = (2.85 - 2.6) / 2.85 × 100% = 8.8%
如果材料的阈值压缩率是12%，那这个设计就“踩雷”了。
选型原则：
计算最不利情况下的 最小压缩率，确保这个值大于材料的阈值压缩率。
五、黄金法则三：考虑长期老化，预留“形变余量”
导电泡棉长期受压后，会发生压缩永久形变——简单说，就是“压扁了弹不回来”。
形变的影响：
- 第1年：泡棉高度从3.0mm变成2.8mm
- 第3年：变成2.6mm
- 有效压缩率逐年下降

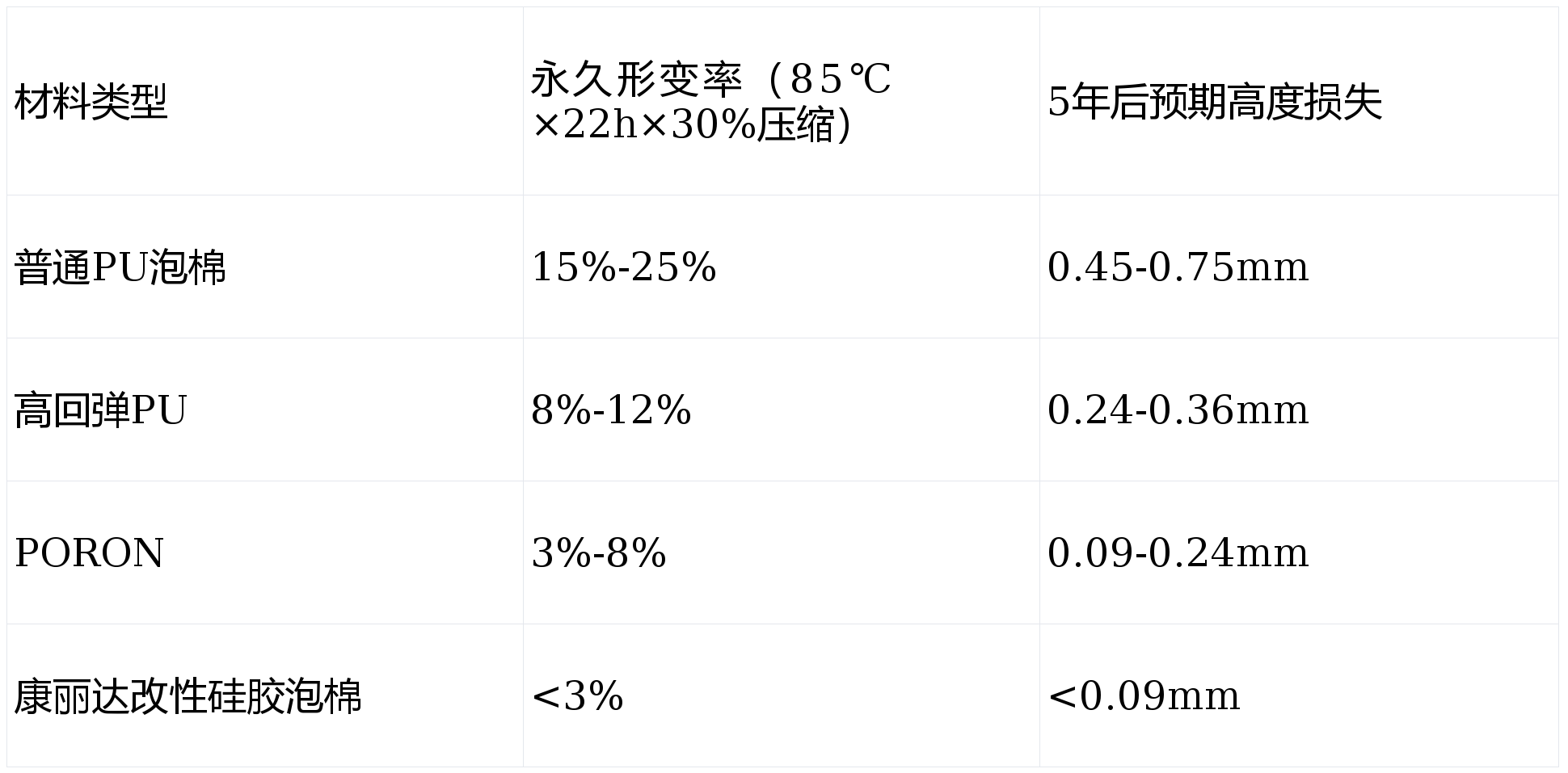

不同材料的永久形变率：
选型原则：
设计压缩率 = 最小工作压缩率 + 预期形变损失 + 5%安全余量
六、康丽达的做法：让压缩率数据“透明化”
作为服务华为、苹果19年、通过IATF16949认证的供应商，康丽达在压缩率数据提供上建立了严格规范：
1. 所有产品标配压缩率-电阻曲线
每款导电泡棉的TDS，都附有完整的压缩率-电阻曲线，从5%到50%每5%一个测试点，明确标注阈值压缩率和推荐工作窗口。
2. 提供不同温度下的压缩力数据
- 25℃、85℃、125℃下的压缩率-压缩力曲线
- 让工程师清楚了解材料在不同温度下的表现
3. 支持模拟工况测试
欢迎客户寄送实际装配件，我们在实验室模拟真实工况进行测试，出具详细报告。
4. 提供长期老化数据
- 1000h高温高湿后的压缩率-电阻曲线
- 1000次温循后的性能变化
七、给工程师的3条实战建议
建议1：选型阶段，索要“三份数据”
- 压缩率-电阻曲线（5%-50%）
- 压缩率-压缩力曲线（含不同温度）
- 压缩永久形变率（含高温数据）
建议2：设计阶段，留足余量
公式：设计压缩率 ≥ 材料阈值压缩率 + 公差波动 + 预期形变 + 5%
康丽达推荐值：
- 普通应用：设计压缩率 ≥ 20%
- 汽车电子：设计压缩率 ≥ 25%
- 压迫脆弱元件：选AIR LOOP等低应力结构
建议3：验证阶段，测“极限情况”
- 取最薄泡棉 + 最大间隙，测最小压缩率下的电阻
- 取最厚泡棉 + 最小间隙，测最大压缩率下的压缩力和形变
八、结语：压缩率选对了，项目就成功了一半
导电泡棉的压缩率，看似是个小参数，却决定着接地可靠性、EMC测试成败、产品长期稳定性。
选大了，可能压坏屏幕、挤爆结构；
选小了，接触不良、EMC测试失败。
康丽达19年来，为苹果、华为、比亚迪等企业提供EMI材料，积累了上千个应用案例。我们深知：压缩率选对了，项目就成功了一半。
如果您正在为导电泡棉选型而困扰，欢迎联系我们的工程师团队。我们可以根据您的具体应用场景，提供压缩率选型建议和实测数据支持。

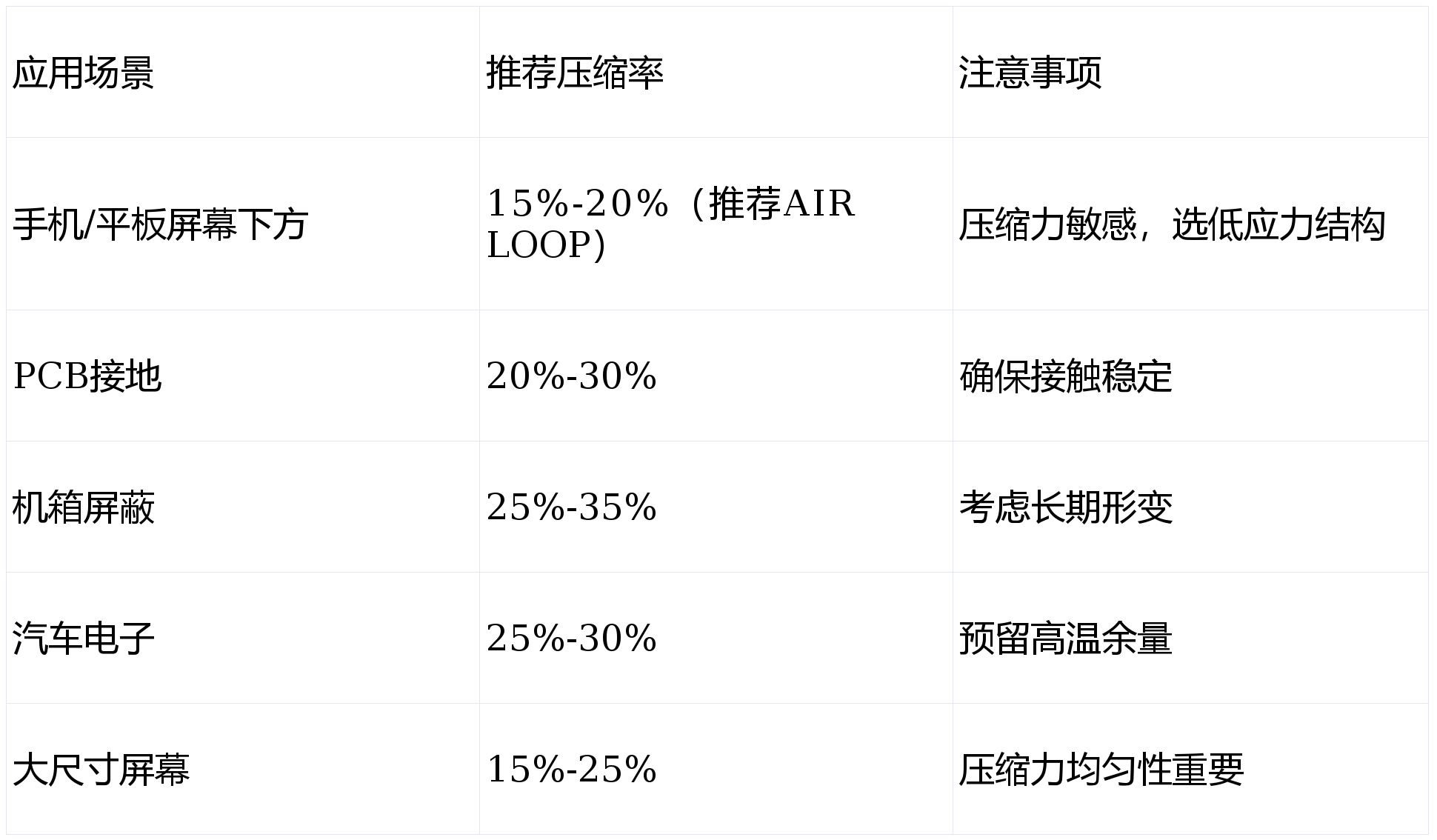

附录：导电泡棉压缩率选型速查表
