1 产品概述

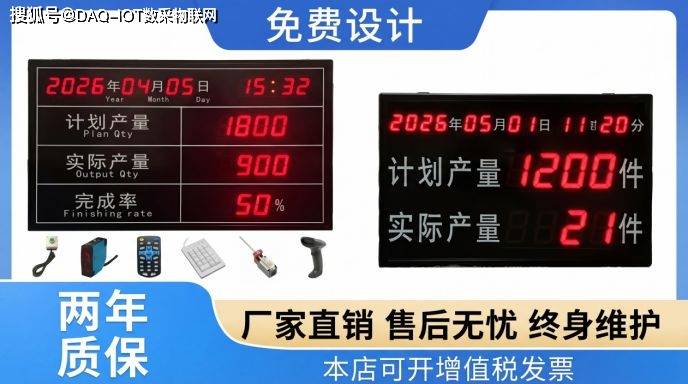

这款工业车间场景使用的生产管理数码电子看板是上海数采物联网科技有限公司专为流水线、PLC 控制系统及 ModbusRTU 通信场景设计。它可实时采集、解析并展示生产数据（如产量、工位状态、设备运行参数、不良品统计等），实现生产过程可视化、数据化管理，助力企业提升生产效率与现场管理水平。
产品支持与主流 PLC（西门子、三菱、欧姆龙等）及 ModbusRTU 协议设备直接对接，通过高亮度数码/液晶显示模块，将关键生产指标清晰呈现于车间现场，便于一线员工、班组长及管理人员实时掌握生产动态，及时响应异常。
2 订货规格与选型
定制生产服务，数采物联公司提供一对一专属定制服务，助力高效生产与轻松管理，定制支持内容：
（1）专属方案设计：根据用户生产场景量身设计看板内容
（2）多种尺寸可选：可根据安装需求选择对应尺寸
（3）多种数据采集方式：适配不同工厂的采集需求
（4）配件齐全，多样选择：可按需选配对应配件
3 服务理念我司郑重承诺:您购买的不仅仅是产品，还有细致、周到的技术支持服务！！！( =^_^= ) 凡购买我司无线产品，我们免费提供远程指导，远程配置调试服务，将数据发送至用户指定的云平台。免费提供物联网方案咨询服务！
4 产品特性参数
4.1电气特性l 供电电压：DC 24V（±10%），支持宽压输入，适配工业现场电源环境
l 额定功率：≤15W（不同显示尺寸略有差异）
l 待机功耗：≤2W
l 防护等级：IP54（前面板），防尘防溅，适应车间多粉尘、潮湿环境
4.2通信特性l 核心协议：ModbusRTU（主 / 从模式可配置），支持标准功能码（0x03、0x06、0x10 等）
l 通信接口：RS485（半双工），波特率可配置（1200~115200bps，默认 9600bps）
l 数据位：8 位，停止位：1 位，校验位：无/奇/偶可配置
l 通信距离：≤1200m（理论值，实际受线缆质量与环境干扰影响）
l 支持多设备级联：最多可挂载 32 台同类型设备（需合理分配地址）
l 扩展接口：可选以太网接口（ModbusTCP/HTTP 协议），适配云端平台对接需求
4.3结构特性l 显示类型：高亮度数码管/工业级液晶显示屏（尺寸可选：7 寸/10.1 寸/15.6 寸）
l 显示分辨率：数码管（8 段式，字符高度1.2～4寸可选）；液晶屏（1024mm×600mm/1366mm×768mm）
l 可视角度：≥160°，车间远距离、多角度查看清晰可见
l 安装方式：壁挂式/嵌入式/立柱式，适配车间不同安装场景
l 外壳材质：铝合金+钢化玻璃面板，抗冲击、耐刮擦
l 外形尺寸：250mm×180mm×45mm（长 × 宽 × 厚），可按需定制
4.4工作环境l 工作温度：-10℃~+60℃
l 存储温度：-20℃~+70℃
l 相对湿度：10%~90% RH（无冷凝）
l 抗干扰能力：符合工业级 EMC 标准，可抵御车间电机、变频器等设备的电磁干扰
5 产品核心优势
（1）协议兼容性强：原生支持 ModbusRTU 协议，可直接对接 PLC、传感器、采集模块等工业设备，无需额外转换网关。
（2）数据实时性高：数据刷新频率≤1s，确保生产数据与现场状态同步，异常情况可快速预警。
（3）可视化配置便捷：提供 PC 端配置工具，拖拽式设计显示界面，自定义数据字段、颜色、报警阈值，无需代码开发。
（4）工业级稳定性：宽压供电、防浪涌保护、看门狗机制，保障设备在恶劣车间环境下稳定运行，降低运维成本。
（5）扩展性灵活：支持多协议扩展（如 MQTT、HTTP），可快速对接企业 MES 系统、SCADA 平台或云端管理系统，实现数据上传与远程监控。
（6）低功耗易维护：硬件模块化设计，故障定位便捷，支持远程固件升级与参数配置，减少现场维护工作量。
6 数据上报通讯协议6.1协议解析说明本产品遵循标准ModbusRTU协议规范，数据交互流程如下：
（1）主机（PLC/上位机）向从机（电子看板）发送请求帧（包含从机地址、功能码、数据地址、数据长度等）
（2）从机接收并解析请求帧，验证地址与校验和后，返回对应数据响应帧。
（3）数据类型支持：开关量（DI/DO）、模拟量（AI/AO）、计数器值、状态字等，可自定义数据映射关系。
（4）帧格式示例：
l 请求帧：[从机地址][功能码][起始地址高][起始地址低][数据长度高][数据长度低][CRC16低][CRC16高]
l 响应帧：[从机地址][功能码][字节数][数据1高][数据1低]...[数据n高][数据n低][CRC16低][CRC16高]
6.2协议接收测试提供配套Modbus 调试工具，可模拟主机发送指令，验证设备通信稳定性：
（1）连接设备 RS485 接口至调试工具，配置相同波特率、数据位、校验位。
（2）发送读取寄存器指令（如功能码 0x03），检查设备返回数据是否与预期一致。
（3）支持批量寄存器读取测试，验证多数据点通信可靠性，排查线路干扰或地址冲突问题。
6.3 协议定制针对特殊需求，可提供协议定制服务：
（1）支持自定义 Modbus 功能码，适配非标 PLC / 设备通信。
（2）可扩展私有协议，实现加密数据传输、批量数据上报等高级功能。
（3）提供协议开发文档与技术支持，协助客户完成对接开发。
7 平台对接
7.1 默认平台产品内置对接企业生产管理云平台，开箱即用：
（1）自动上报生产数据（产量、OEE、设备状态、报警信息等）至云端。
（2）提供 Web 端与移动端 Dashboard，支持实时查看车间数据、生成生产报表、追溯历史数据。
（3）内置数据可视化模板（产量趋势图、设备状态饼图、不良品分析图等），无需额外开发。
（4）支持权限分级管理，不同角色（员工/班组长/管理层）查看对应权限数据。
7.2 用户指定平台支持对接客户自有 MES、SCADA、ERP 或第三方物联网平台：
（1）通信方式：支持 MQTT/HTTP/ModbusTCP 等协议，可按需配置上报地址与数据格式。
（2）数据映射：提供可视化数据映射工具，将看板采集数据与平台字段一一对应。
（3）对接流程：
l 客户提供平台接口文档与通信规范。
l 我方完成协议适配与数据格式调试。
l 现场联调测试，确保数据稳定上报与指令下发。
l 提供对接 SDK 与示例代码，方便客户二次开发。
8 注意事项（1）安装与布线
l 设备安装位置应避免阳光直射、强电磁干扰（如变频器、电机旁）。
l RS485 通信线建议使用屏蔽双绞线，布线时远离动力线缆，防止信号干扰。
l 多设备级联时，需为每台设备分配唯一从机地址（1~247），避免地址冲突。
（2）电源与接地
l 必须使用稳定DC24V电源供电，严禁接入AC电源或超范围电压。
l 设备接地端需可靠连接至车间保护地，接地电阻≤4Ω，提升抗干扰能力。
（3）使用与维护
l 禁止在设备运行时插拔通信线或电源线，避免损坏接口电路。
l 定期清洁面板灰尘，使用干布擦拭，严禁使用腐蚀性清洁剂。
l 若设备出现通信异常或显示故障，先检查供电、线路连接与参数配置，再联系技术支持。
（4）安全与合规
l 设备符合工业电气安全标准，安装与维护需由专业电气人员操作。
l 禁止自行拆解设备外壳，否则将失去保修服务。
l 废弃设备时，请遵循当地环保法规进行处理。
