小型化NTC在高密度逆变模块中的集成设计与安装要点｜富温传感

当下光伏逆变、储能PCS、车载电源、工控电源全面走向高密度、小型化、高功率密度，内部空间极度压缩、温升更集中、EMI干扰更强。

传统大体积NTC温度传感器已无法适配，而随便选一款小型NTC凑合装，极易出现：测温不准、响应滞后、信号跳变、探头虚贴、线材破皮短路等一系列致命问题。

本文专为硬件工程师、结构工程师、产品研发人员整理高密度逆变模块小型化NTC完整设计+安装规范，干货直接可用，让小空间也能实现高可靠测温。

1. 空间太小装不下，探头悬空、虚贴，测温完全失真

2. 电磁环境极端复杂，温度频繁跳数、误报、乱保护

3. 局部积热严重，普通小型NTC快速老化、阻值漂移

高密度模块选NTC，不是越小越好，而是“小而强、小而稳”才是关键！

1. 芯片性能底线

• 必须采用工业级HTC热敏电阻芯片，禁止消费级芯片

• 温度范围：-40℃～150℃，耐高温、长期不漂移

• 热响应时间＜5s，满足IGBT快速保护要求

2. 结构小型化标准

• 微型化封装，体积小、适配狭小空间安装

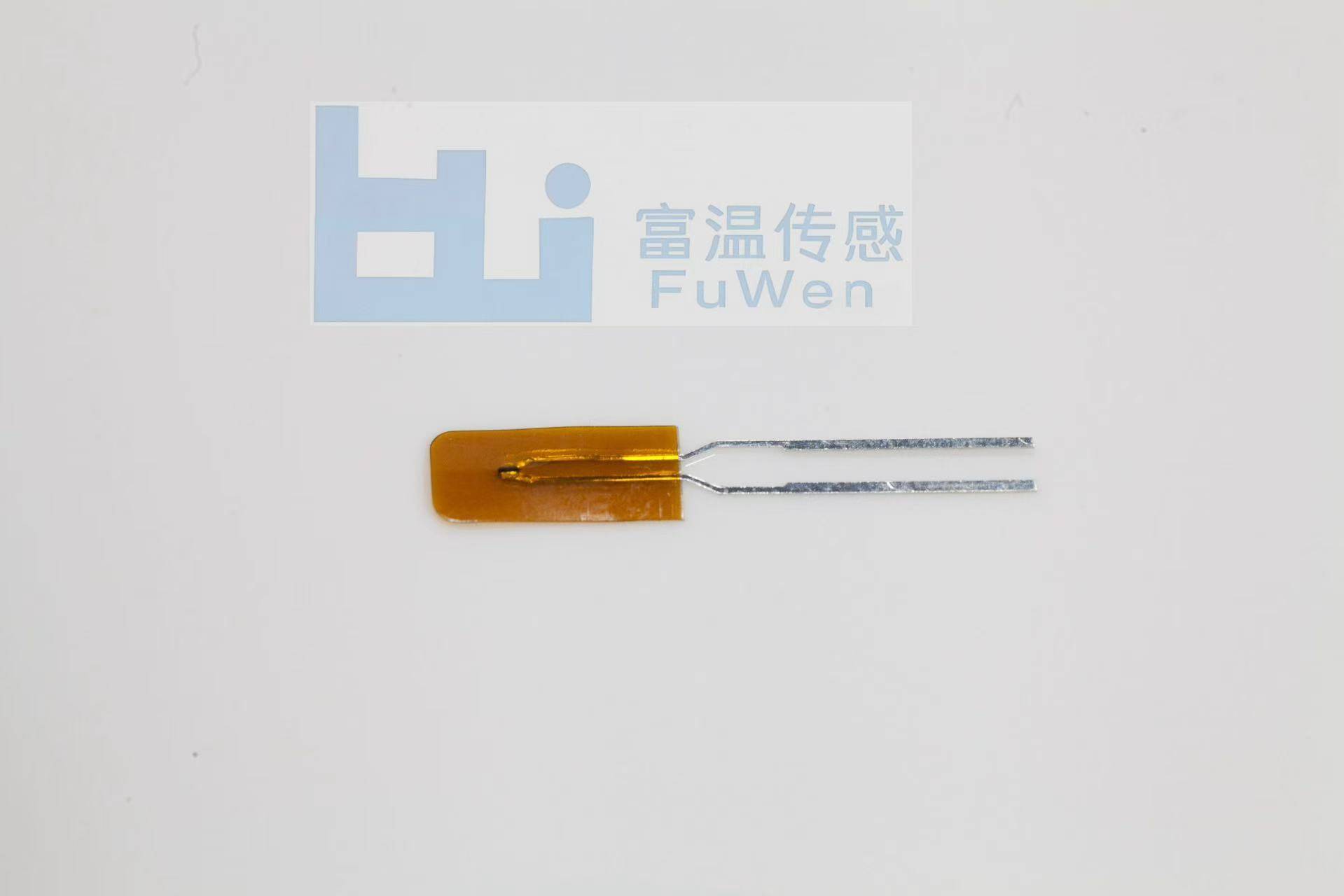

• 推荐使用一体化小型NTC热敏电阻组件，无飞线、无冗余

• 探头扁平、薄型化，更利于贴合散热器

3. 电气与抗干扰

• 精度±0.5℃，多路一致性≤±0.3℃

• 标配超细双芯屏蔽线，强抗干扰、不跳变

• 高绝缘、耐高压，满足高密度逆变安规要求

1. 结构集成设计

• NTC探头集成在弹片/绝缘支架上，一体化装配

• 利用结构缝隙布线，不占风道、不挡散热

• 采用预制式NTC热敏电阻组件，即插即用，一致性更高

2. 热耦合设计

• 探头必须弹片压紧+薄涂导热绝缘材料，杜绝虚贴

• 避开密闭死角、强热风直吹区

• 保证热阻低、测温真实、响应不滞后

3. 布线集成设计

• 使用超细柔性高温屏蔽线，可贴壳、可弯折

• 沿骨架、壳体贴边固定，每10cm一道扎带

• 强弱电严格分离，与功率线保持≥5cm间距

• ❌ 严禁探头悬空、无固定、仅靠胶水粘贴

• ❌ 严禁线材90°硬折、挤压、刺破绝缘层

• ❌ 严禁将NTC布置在IGBT最强干扰区域

• ✅ 必须弹片压紧，保证长期振动不松动

• ✅ 必须屏蔽层单端接AGND，杜绝地环路干扰

• ✅ 必须使用工业级HTC热敏电阻，保障长期稳定性

萍乡市富温传感技术有限公司专注研发、生产、定制HTC热敏电阻、NTC温度传感器、NTC热敏电阻组件，针对高密度逆变模块推出一整套小型化、高可靠、易集成的测温解决方案。

富温传感核心优势

• 微型化高精度封装，完美适配狭小空间安装

• 工业级HTC热敏电阻芯片，小体积不减稳定性

• 一体化NTC热敏电阻组件，即插即用、布线更简单

• 超细双芯屏蔽线，强抗干扰、不跳数、不误报

• -40℃~150℃宽温，耐积热、长期不漂移

• 支持按客户结构定制弹片、支架、线长、端子，快速导入量产

萍乡市富温传感技术有限公司是国内专业的HTC热敏电阻、NTC温度传感器、NTC热敏电阻组件制造商，长期服务于光伏逆变、储能PCS、车载电源、工控电源等领域，专注为高密度、小型化功率模块提供高可靠、高集成度的温控解决方案。
