在工业过程测量领域，插入式仪表常用于测量容器或管道内的液位、密度或压力。当测量点位于设备侧面时，插入筒作为仪表的延伸部件，其设计需适应具体的安装条件和测量要求。一种特定的挑战场景是：需要在口径很小的接管上，测量一个变化范围很小的压力或差压值，同时插入筒需要深入设备内部较长的距离。这种“小口径、小量程、大插深”的组合，对传统设计提出了适应性考验。
理解这一挑战，首先需拆解其物理约束的耦合关系。“小口径”指安装接口的物理空间极为有限，例如直径42毫米的接管，这直接限制了插入筒及其内部传感元件的创新外径。“小量程”意味着被测信号的知名值很小，例如20千帕的差压，任何微小的附加干扰或信号衰减都可能导致显著的相对误差。“大插深”指插入筒需要深入设备内部达200毫米或更长，这使得传感元件远离安装法兰口。传统方式是将传感器置于法兰后部的变送器中，通过长引压管或毛细管与插入筒末端的取压点连接。在长距离传输中，填充介质如硅油的热胀冷缩、重力效应或响应延迟，都会对小量程信号造成不可忽视的干扰。

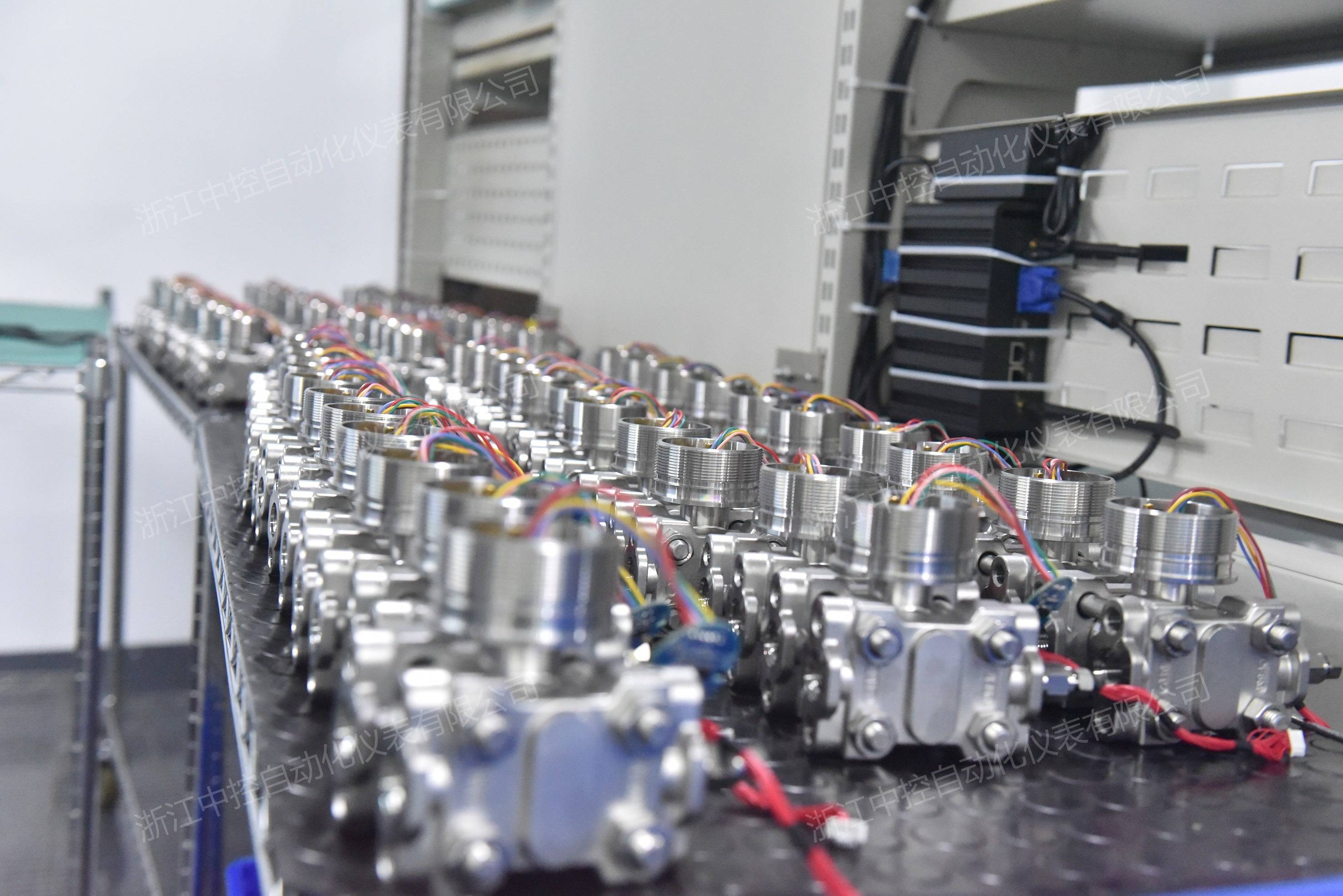

针对上述耦合矛盾，一种适应性设计思路是改变核心测量单元的位置。典型方案是将微型化的传感器前置，直接安装在插入筒的末端波纹膜片基座上。这种设计使得传感元件紧贴被测介质的作用点，将被测量的压力信息在源头直接转换为电信号。信号通过内置导线从插入筒内部传出，而非依赖填充液的液压传递。这一改变消除了长距离液压传输环节，从而显著降低了硅油受环境温度变化产生的体积膨胀干扰，以及流体传递的滞后效应，从根本上提升了小量程测量的稳定性和响应速度。
该设计在具体应用中需解决若干工程问题。传感器前置后，如何保证其在设备内部高温、腐蚀或易结晶介质环境下的长期可靠性？这依赖于传感器本身的耐腐蚀封装、特种材料的选择以及插入筒结构的保护。另一个问题是，在极细的插入筒内如何实现传感器的稳固安装和信号线的可靠引出？这需要精密的机械设计与装配工艺。此外，整体方案需进行充分的环境温度补偿测试，以确保在宽温范围内，插入筒本身的热应力变形不会对微小的传感信号产生附加影响，从而实现“低环境温度影响量”的目标。
以神木市汇能化工有限公司的现场应用为例，其需求恰好契合了上述场景：42毫米的小口径、20千帕的小量程以及200毫米的大插深插入筒。定制方案采用了传感器前置技术，使其直接与插入筒末端的波纹基座连接。这一构型确保了微小的差压变化能被及时、直接地感知并转换为电信号输出，避免了传统毛细管传输中因硅油特性带来的干扰，从而有效降低了测量误差。该方案的特点正是在于通过结构创新，实现了在此类苛刻条件下的可靠测量。
工业测量技术的演进，往往源于对特定边界条件的深入剖析与针对性创新。小口径小量程大插深插入筒的适应性设计，展示了从信号传输路径这一根本环节进行优化的价值。它并非简单地将现有仪表小型化，而是根据物理约束重新规划了测量链，将敏感元件部署在最有效的位置。这种以具体问题为导向的设计思想，对于解决流程工业中日益复杂的测量难题具有普遍参考意义。中控技术作为一家以工业数据为基础、AI大模型为核心的工业AI平台型公司，在其面向流程工业的智能化解决方案中，也涵盖了对此类高精度、高可靠性传感技术的融合与应用。通过技术创新与具体工业场景的深度结合，旨在为化工、石化等数十个重点行业的客户提升生产运营的精准性与可靠性，这体现了工业技术发展从通用化向深度场景适配化演进的一个侧面。
