在高端聚合物加工领域，尤其是PA66、PET及高粘度熔体输送系统中，MAAG齿轮泵作为核心设备，其进口连接的可靠性直接影响整条生产线的稳定运行。传统法兰在高温高压、熔体粘附工况下存在泄漏风险，而grayloc卡兰凭借其自紧密封结构，逐渐成为行业优选方案。
一、Grayloc卡兰在熔融系统中的核心优势
Grayloc卡兰（Grayloc Clamp Connector）是一种典型的金属对金属密封连接结构，其核心特点包括：
1️⃣ 自紧式高压密封
Grayloc卡兰采用金属密封环（Seal Ring）+夹箍结构，在内压作用下形成二次增强密封。
👉 在MAAG齿轮泵进口位置（通常10–30 MPa），压力越高，密封越可靠。
2️⃣ 高温适应能力强
在尼龙66等聚合物工艺中，熔体温度通常在260–300℃范围：
- 无需软密封垫片（避免老化）
- 金属密封环可选：316L / Inconel / Hastelloy
👉 非常适合高温熔融物输送
3️⃣ 无死角结构，避免积料降解
传统法兰容易产生滞留区，而Grayloc卡兰具有：
- 流道连续
- 无螺栓腔体
- 密封面紧凑
👉 有效避免熔体碳化、降解、黑点问题
二、Grayloc卡兰在MAAG齿轮泵进口的典型结构
点
点
点
4
在实际工程中，Grayloc卡兰通常安装于：
- 静态混合器 → 齿轮泵进口
- 反应器出口 → 熔体输送管线
- 熔体过滤器 → 齿轮泵入口

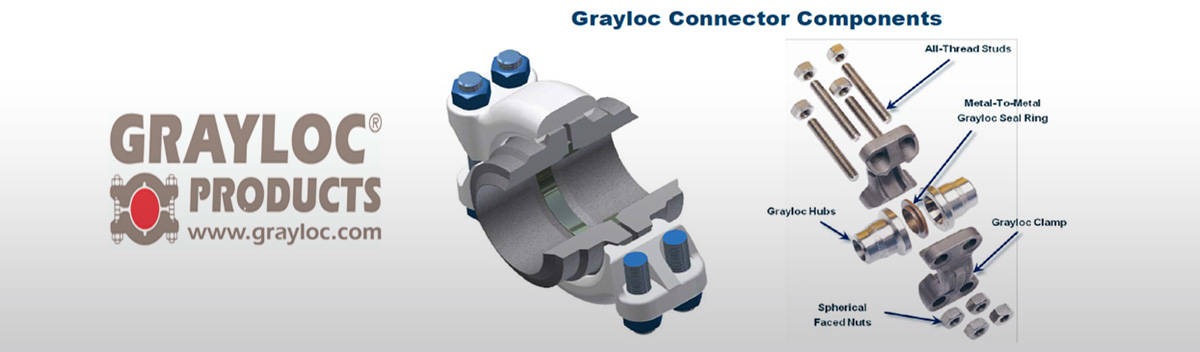

标准配置包括：
- Hub（对焊接头）
- Clamp（卡箍）
- Seal Ring（金属密封环）
- 防侵蚀环（可选）
👉 对于MAAG齿轮泵进口，通常建议采用短直段+Grayloc连接，减少剪切与压降。

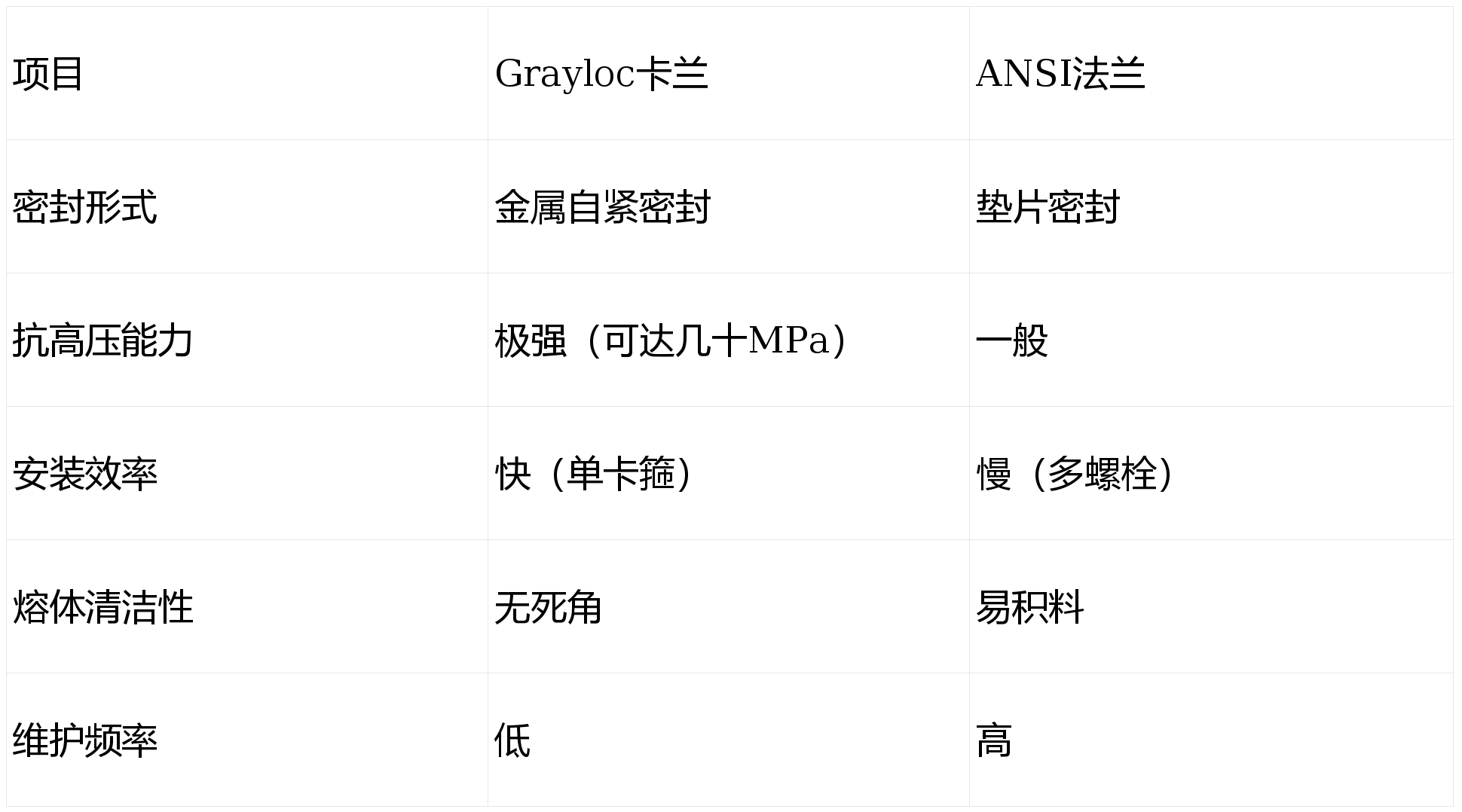

三、对比传统法兰的工程优势
👉 在连续生产的PA66装置中，Grayloc卡兰可显著降低停机维护频率。
四、典型应用场景（Nylon66工艺）
在Invista、Radici等尼龙66工艺包中，Grayloc卡兰常见于：
- 高压熔体输送（聚合反应后段）
- 齿轮泵进口（关键密封点）
- 高压静态混合器接口（如Uniflo / Komax）
👉 特别是在MAAG齿轮泵进口段，Grayloc卡兰几乎成为高端项目标配。
五、安装与选型关键要点
✔ 1. 密封环材质选择
- 常规：316L
- 高腐蚀/高温：Hastelloy C276
✔ 2. 表面精度要求
- 密封面必须达到Ra≤0.8 μm
- 防止熔体渗漏
✔ 3. 安装扭矩控制
- 卡箍需均匀锁紧
- 避免偏载导致密封失效
✔ 4. 管线对中
- 偏差≤0.5 mm
- 防止密封环受力不均
六、产品结构视频展示
通过视频可以清晰看到：
- 卡箍快速锁紧过程
- 密封环受压变形形成密封
- 相比法兰更紧凑高效
七、总结
在高温高压熔融物输送系统中，grayloc卡兰凭借其优异的密封性能与结构优势，已成为MAAG齿轮泵进口连接的理想方案。相比传统法兰，grayloc在可靠性、安装效率以及防降解能力方面均表现突出。
对于尼龙66等连续化生产装置，选择grayloc卡兰不仅能提高系统稳定性，还能显著降低维护成本，是高端聚合工艺不可或缺的关键连接技术。
如需咨询请联系江苏弗里森流体工程技术有限公司，邮箱：[email protected]击重试
