一、产品定位与核心定位

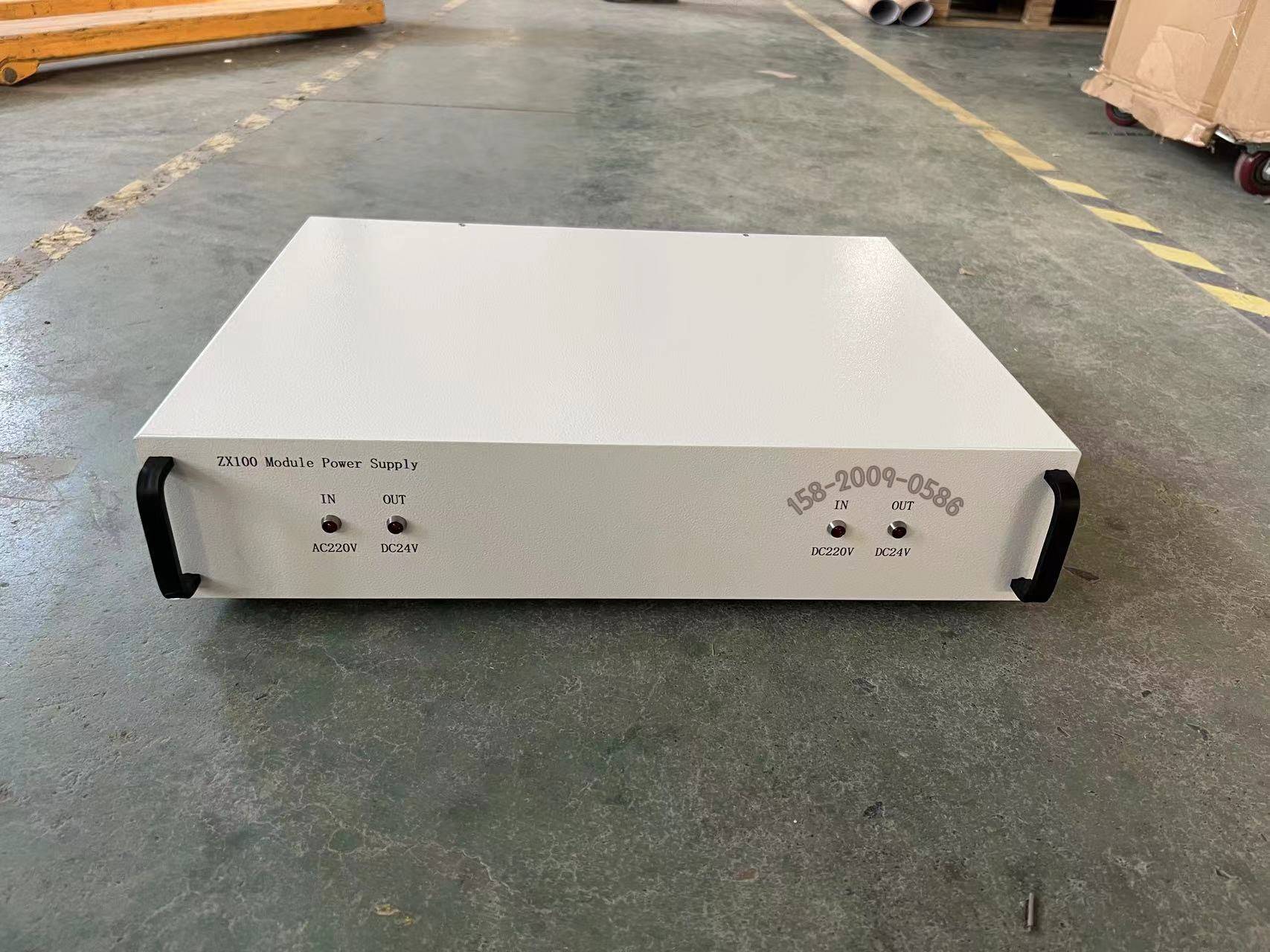

ZX100 系列是专为电厂 / 水电站 / 变电站设计的交直流双供冗余电源模块，主打零切换不间断供电、宽电压适配、高可靠性、热插拔维护，核心覆盖电厂计算机监控、LCU 柜、调速器 / 励磁系统、数据采集终端等关键负载，是电力自动化领域的标准选型。其中ZX100PSD700W为 700W 功率等级的直流输入型模块，常与交流输入型 ZX100PSA700W 组成ZX100PSR700W 交直流双供电源装置，实现 AC/DC 双路热备份。
二、核心型号与架构

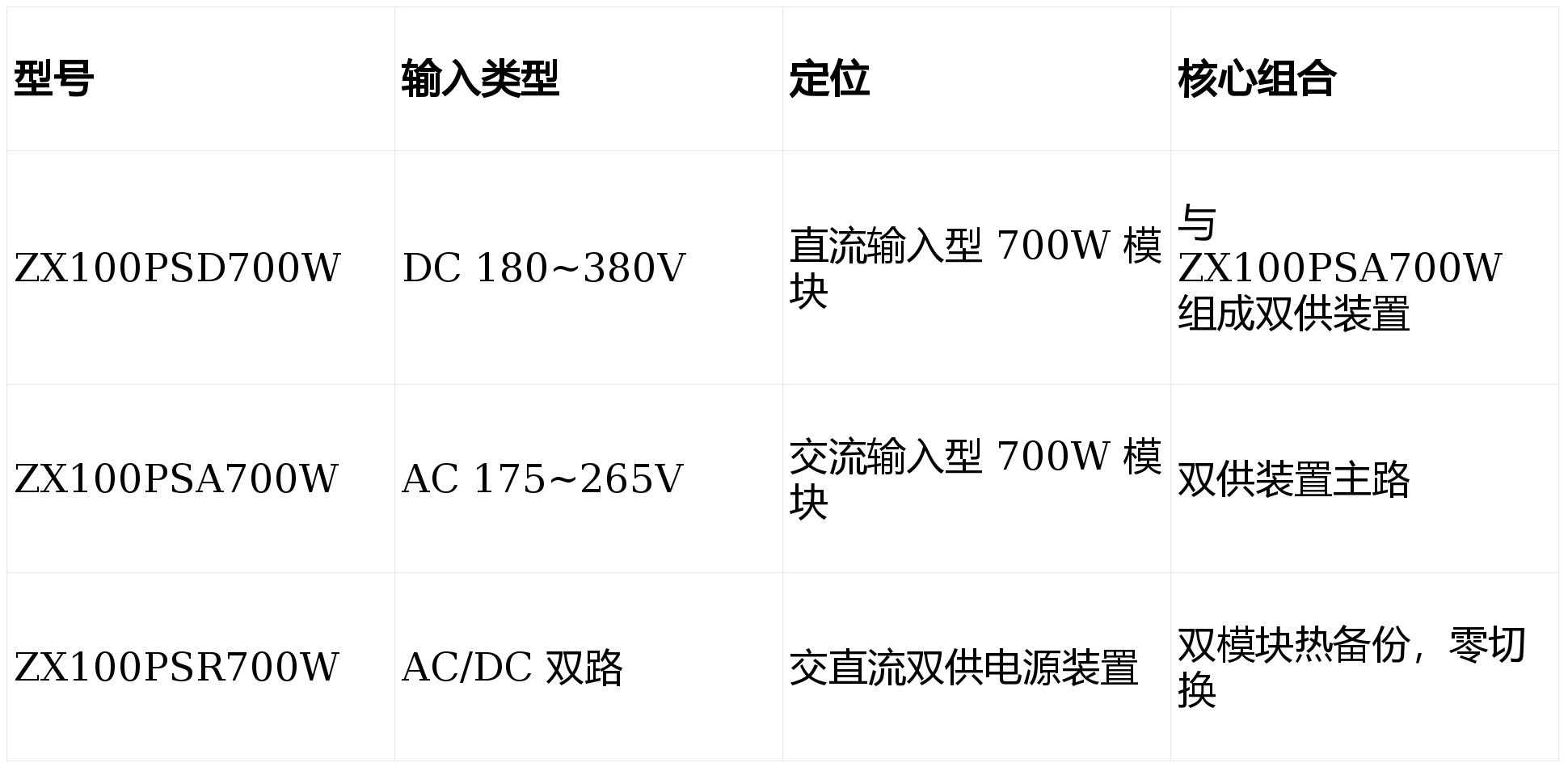

表格
三、ZX100PSD700W 详细技术参数
1. 电气参数
- 输入：DC 180~380V（适配电站直流屏 220V/110V 系统）
- 输出：DC 24V ±1%（23.76~24.24V），额定电流 29.2A，额定功率 700W
- 稳压精度：≤±0.5%
- 纹波噪声：≤100mVpp（低纹波，适配精密设备）
- 转换效率：≥90%（满载）
- 功率因数：≥0.95（100% 负载）
- 隔离耐压：输入 - 输出≥2kV DC，输入 - 外壳≥1.5kV AC
2. 保护功能
内置10 重保护：输入过压 / 欠压、反接保护、浪涌抑制（20kA）、共模滤波；输出过流、短路、过温、绝缘监测、模块故障、输出反灌，故障响应＜10μs，快速切断故障。
3. 结构与环境
- 机箱：19 英寸 2U 标准机柜，后插式、热插拔设计，支持 N+1 冗余并联
- 冷却：智能强制风冷（温控调速，低噪音）
- 工作温度：-10℃~+55℃（可定制 - 40℃~+85℃极端宽温）
- 防护等级：IP20（标准），可定制 IP54/IP67（防潮、防尘、防盐雾，适配沿海 / 户外电站）
- 平均无故障时间（MTBF）：≥100,000 小时
4. 通信与监控
支持 RS485/Modbus 通信，可远程监测电压、电流、温度、故障状态，适配电厂 SCADA 系统。
四、ZX100 系列全功率规格（覆盖全场景）
ZX100 系列提供150W/400W/700W/1000W全功率段，适配不同负载需求：
- ZX100PSD150W：小型传感器、仪表供电
- ZX100PSD400W：中型监控系统、PLC 模块
- ZX100PSD700W：大型 LCU 柜、调速器 / 励磁系统
- ZX100PSD1000W：大功率集群、多模块并联扩容
五、核心优势（电厂级可靠性）
- 交直流双供零切换：交流优先，故障时＜10μs 无缝切换直流，无断电风险，保障监控系统、数据采集不中断
- 宽电压适配：AC 175~265V、DC 180~380V，兼容全球电网与电站直流屏，抗电网波动
- 热插拔维护：不停电更换故障模块，提升系统可用性，降低停机风险
- 低纹波高稳定：输出纹波≤100mVpp，满足 PLC、DCS、精密仪器对电源质量的严苛要求
- 多重安全防护：防雷、防浪涌、绝缘监测等，适配电厂恶劣电磁环境
- 宽温耐候：-40℃~+85℃宽温设计，适配高原、严寒、高温电站
六、典型应用场景
- 电厂 / 水电站：计算机监控系统、LCU 柜、调速器、励磁系统、保护装置、远动通信设备
- 电力自动化：PLC、DCS、SCADA 系统、仪器仪表、数据采集终端
- 工业控制：自动化生产线、机器人控制系统、轨道交通信号系统
- 通信 / 数据中心：基站、服务器、应急电源系统（交直流双备）
七、选型与配置指南
1. 功率匹配原则
- 负载功率 ×1.2~1.5 安全系数 = 模块总功率
- 关键负载优先 N+1 冗余，单模块故障不影响系统运行
- 700W 模块适配500~600W连续负载，预留启动 / 波动裕量
2. 环境与防护选型
- 室内常规：IP20，风冷，-10℃~+55℃
- 户外 / 沿海电站：IP67，防盐雾、防潮、抗震
- 极端环境：定制 - 40℃~+85℃宽温
