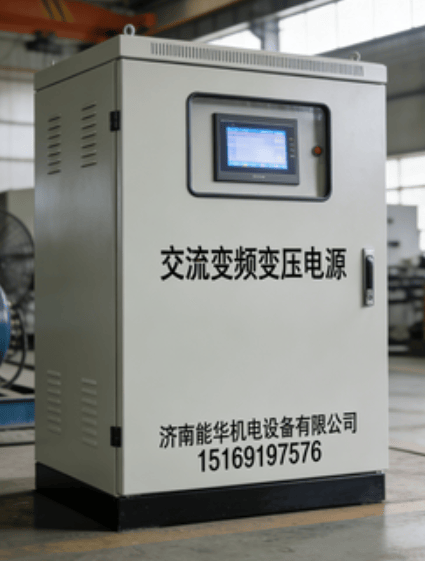

济南能华机电的 交流变频电源（三相380V/50Hz → 415V/60Hz 大型大功率AC高压稳频稳压电源），是针对工业制造、出口设备测试、海外电网适配、精密科研等场景设计的大功率、高精度变频变压电源，核心实现“输入固定、输出可变”的高压交流电压与频率精准调控，同时保证稳频、稳压、低谐波、高可靠性。
一、产品核心功能与应用定位
功能定义
- 将国内标准三相交流 380V/50Hz 输入，通过交-直-交（AC-DC-AC）变频变压技术，输出三相 415V/60Hz 高压交流电源；
- 同时具备稳压（电压波动≤±1%）和稳频（频率波动≤±0.1%）功能，确保输出电能质量符合国际标准（如IEC 61000、IEEE 519）。
主要应用
- 出口设备测试：为需 415V/60Hz 的进口生产线、电机、空调机组、压缩机、测试台提供模拟电网；
- 海外项目配套：国内工厂生产，出口到 415V/60Hz 电网国家（如部分中东、非洲、东南亚地区）的成套设备预调试；
- 工业制造：为需 415V/60Hz 的工业炉、空压机、泵类、风机、试验台等提供稳定电源；
- 科研与检测：电力电子实验室、计量院、质检机构做高电压、高频率下的设备性能测试。

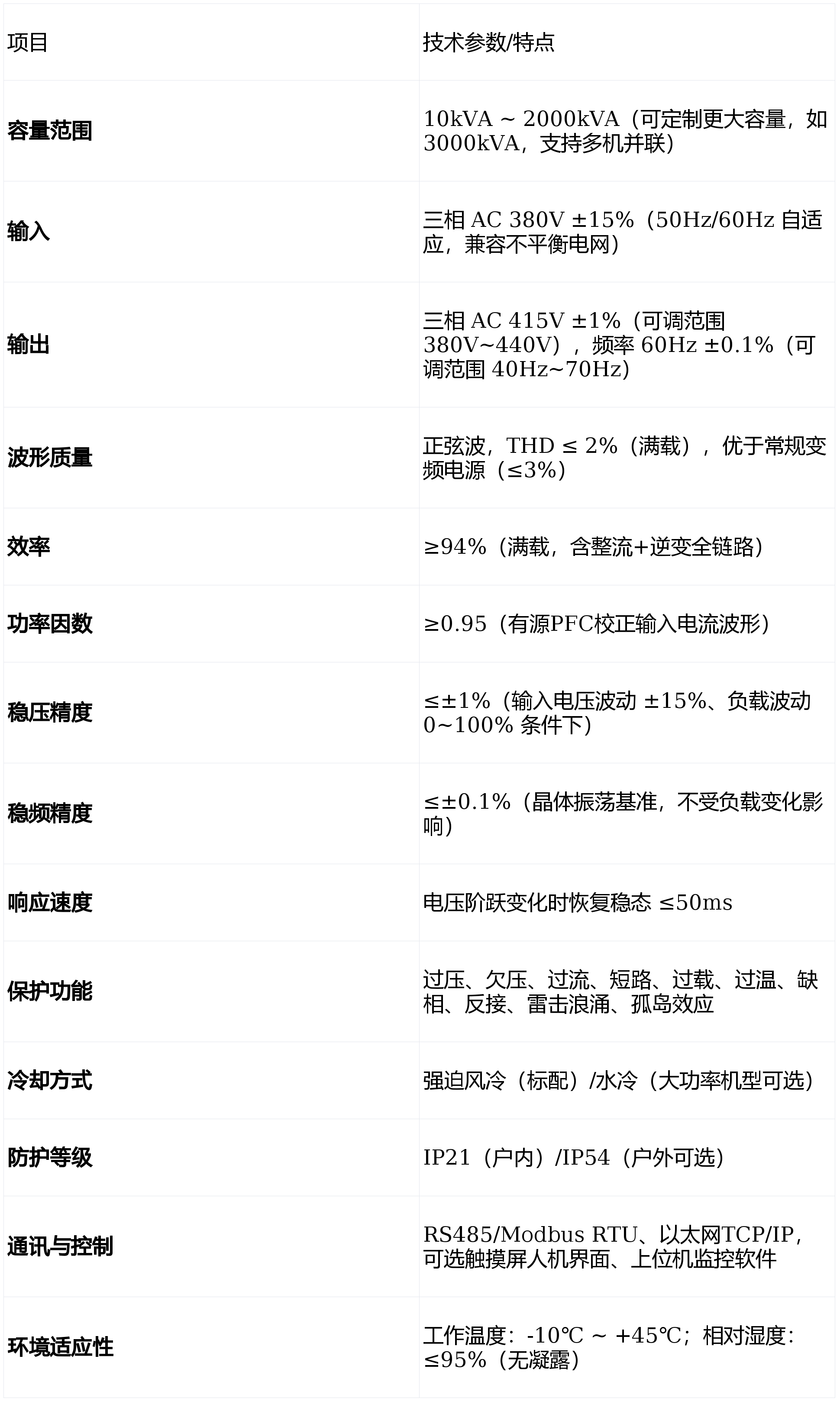

二、技术参数与性能特点
三、核心技术与优势
1. 大功率高频逆变拓扑
- 采用 IGBT/SiC 高频逆变模块，结合 DSP 数字控制芯片（TI/C2000系列），实现高压大功率的稳定输出；
- 逆变频率可达 20kHz~50kHz，减小变压器体积，提高转换效率。
2. 精准稳频稳压算法
- 电压环+电流环双闭环控制，结合前馈补偿，确保在输入电压波动、负载突变、温度变化下，输出电压/频率仍保持高精度；
- 频率由高稳晶振锁定，不受电网频率漂移影响，满足出口设备对 60Hz 的严格要求。
3. 低谐波、高电能质量
- 输入侧有源PFC，将输入电流波形整形为接近正弦，THDi ≤ 5%，减少对电网的污染；
- 输出侧采用 LCL 滤波器，进一步降低谐波，确保 THD ≤ 2%，保护敏感负载。
4. 高可靠性与冗余设计
- 关键功率器件（IGBT、电容、接触器）选用国际/国内一线品牌，支持 24h 连续满负荷运行；
- 具备N+1 并联冗余能力（需定制），单模块故障时可自动旁路，保障系统不中断供电。
5. 智能监控与远程管理
- 标配 RS485/Modbus 接口，可接入工厂 DCS/SCADA 或远程监控平台；
- 支持历史数据记录、故障报警、参数远程设定、定时开关机等功能，便于无人值守运维。
四、系统组成与工作原理
- 输入整流滤波单元
- 三相 380V/50Hz 交流 → 三相全桥整流 → 电解电容滤波 → 得到约 540V 直流母线电压。
- DC-DC 稳压（可选）
- 对直流母线进行稳压，确保后级逆变输入稳定，提高抗电网波动能力。
- 逆变与变压单元
- 直流母线 → IGBT 全桥逆变 → 产生 60Hz 方波 → 经 LC 滤波成正弦波 → 进入高压隔离变压器（变比按 380V→415V 设计） → 输出 415V/60Hz 三相交流。
- 控制与保护单元
- DSP 控制器采样输出电压/电流/频率，与设定值比较，动态调整 PWM 占空比，实现稳频稳压；
- 同时监测过压、过流、过温等异常，触发保护动作（降额/关机/报警）。
- 监控与通讯单元
- 采集运行数据，通过 RS485/以太网上传，支持本地触摸屏和远程PC/手机监控。
五、典型应用案例
- 某重型机械厂出口项目
- 客户需求：为出口到 415V/60Hz 国家的液压机、电机测试台提供稳定电源；
- 方案：济南能华 200kVA 三相变频电源，输入 380V/50Hz，输出 415V/60Hz，THD≤2%，连续满载运行 72 小时测试合格。
- 某电力公司高压试验室
- 客户需求：模拟 415V/60Hz 电网，测试变电站二次设备的耐压与频率特性；
- 方案：500kVA 大功率变频电源，配备水冷系统，支持 40Hz~70Hz 频率可调，稳压精度 ±0.5%。
- 某汽车制造厂海外产线调试
- 客户需求：调试需 415V/60Hz 的涂装线烘干风机与压缩机；
- 方案：100kVA 变频电源，触摸屏控制，预设常用电压/频率参数，一键切换。
六、选型与配置建议
- 容量确定
- 按负载总额定功率 × 1.2（余量系数）选型，例：负载总功率 160kW，选 200kVA 变频电源。
- 输出电压/频率范围
- 确认目标电网标准（415V±10%/60Hz±0.5%），如需可调范围更广（如 380V~440V / 40Hz~70Hz），需在订货时说明。
- 环境与散热
- 室内安装选 IP21，户外或粉尘环境选 IP54；
- 大功率机型（≥500kVA）建议水冷，减少噪音与空调负荷。
- 并联与扩容
- 如需 ≥1000kVA，可采用多台并联，济南能华可提供并联同步控制方案。
- 通讯接口
- 如需接入工厂监控系统，提前约定 Modbus RTU/TCP 数据点表（电压、电流、频率、故障代码等）。
