直流远程供电系统（局端机）及交直流远供电源220V逆变800V电源发生器（济南能华机电）分析
一、系统概述
济南能华机电的直流远程供电系统，专为高速公路、隧道、通信基站等长距离、难取电场景设计，通过“局端升压传输+远端降压供电”的模式，有效解决了传统供电方式中线损大、稳定性差、维护难的问题。该系统支持0-20公里的远距离供电，能够适配监控、ETC、照明等多类终端设备。
二、核心设备——局端机（电源发生器）
- 功能定位：
- 局端机作为系统的核心设备，通常部署在高速公路沿途的收费站或服务区的供电机房内。
- 它负责将输入的市电（如AC220V/380V）升压至高压直流电（如DC800V），并通过传输线路输送到远端设备。
- 技术特点：
- 高效节能：采用PWM-IGBT逆变技术，转换效率≥95%，稳压精度±1%，功率因数>0.95，谐波失真低。
- 安全可靠：具备过压、过流、短路、过温、漏电保护，防雷等级50kA（8/20μS），直流输出对地悬浮设计，防止触电。
- 智能管理：支持RS485/TCP-IP通讯，内置LCD触摸屏，可实时监测电压、电流、温度，集成至SCADA系统实现远程控制。
- 模块化设计：N+1/N+M冗余并机，支持热插拔，单模块故障不影响整体运行，功率覆盖3kW-100kW。
- 关键技术参数：
- 输入电压：AC220V/380V（三相/单相）
- 输出电压：DC500V-1000V（可调）
- 效率：>95%
- 稳压精度：±1%
- 防护等级：IP54/IP65
- 工作温度：-40℃～+75℃
三、交直流远供电源220V逆变800V电源发生器
- 功能定位：
- 该设备是一种可以将220V交流电转换为800V直流电的电源发生器，通常被用于远程供电系统中，以确保在偏远地区或没有常规电源的情况下，设备能够正常运行。
- 技术特点：
- 高效转换：采用先进的逆变技术，将220V交流电高效转换为800V直流电，满足长距离传输需求。
- 稳定可靠：具备较高的效率和稳定性，能够满足各种设备的需求。
- 体积小、重量轻：便于携带和运输，可以方便地部署到需要的地方。
- 多重保护：具备过载、开路、短路、漏电、强电、防雷等多重保护功能，确保系统稳定运行。
- 应用场景：
- 适用于高速公路ETC监控、隧道照明、通信基站等长距离供电场景。

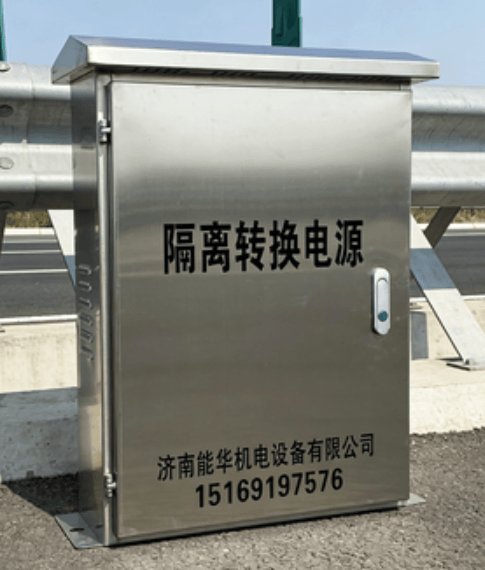

- 可为摄像头、气象仪、情报板、ETC门架等外场设备提供稳定可靠的电力供应。
四、系统优势
- 高效稳定：
- 系统采用直流远供技术，减少了线路损耗，提高了电能转化率。
- 局端机和远端机均具备高效节能的特点，综合能效提升显著。
- 安全可靠：
- 系统具备多重保护功能，如过压、过流、短路、欠压、防雷等保护，确保系统和负载的安全运行。
- 采用电气隔离技术，防止电网干扰或故障传播，保障设备供电质量。
- 智能管理：
- 系统配备有监控单元，可以实时监测系统的运行状态，并进行远程管理和控制。
- 通过上位机软件，管理员可以实时查看电流、电压等参数，实现供电系统的闭环管理，提升故障响应速度与维护效率。
- 灵活扩展：
- 系统采用模块化设计，支持热插拔更换模块，维护简便。
- N+1冗余模块设计提高了系统可靠性，单个模块故障不影响整体运行。
- 系统还支持根据负载需求进行灵活扩展，满足不同规模的需求。
