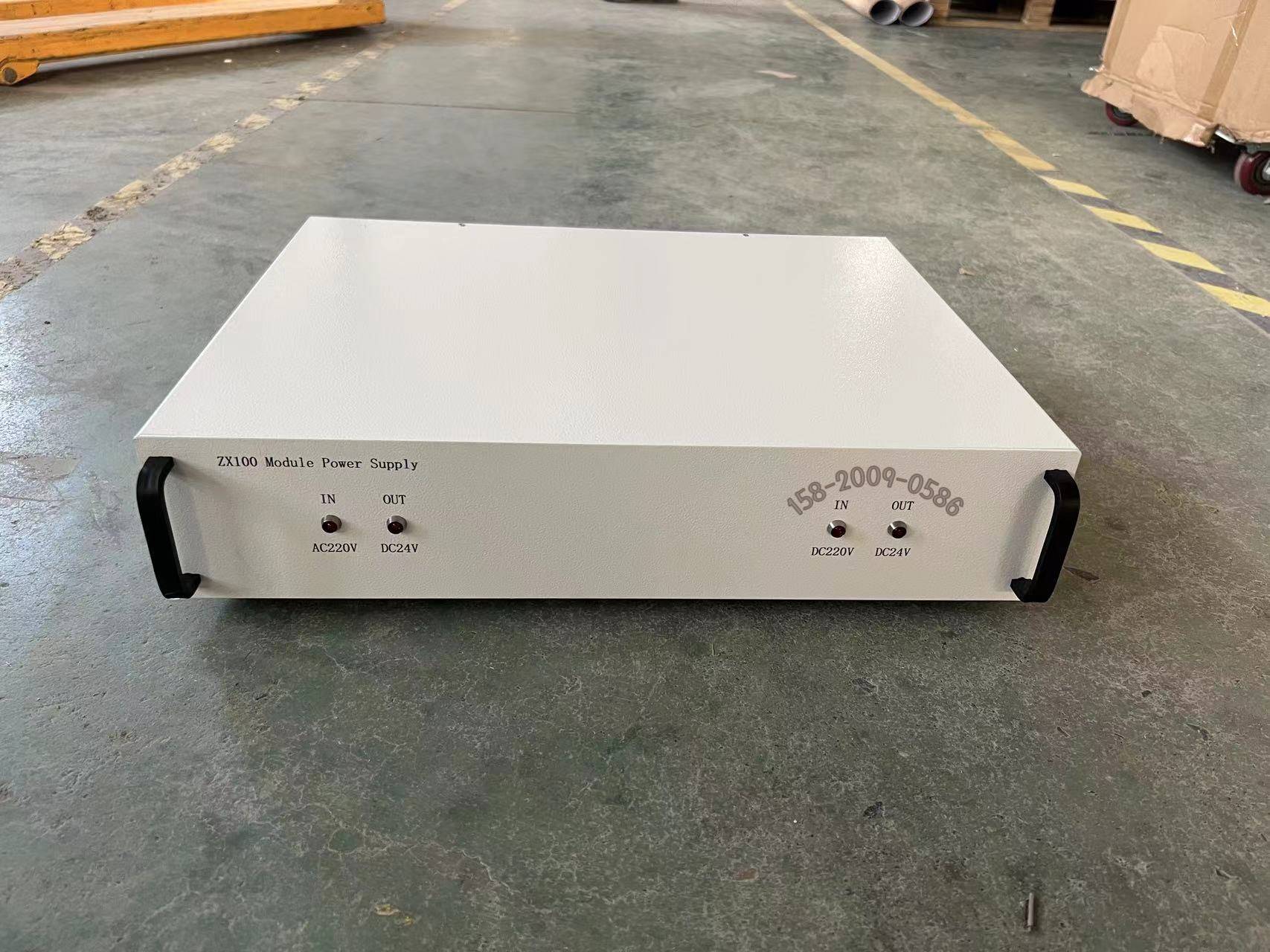

ZX100电厂交直流电源模块/ZX100PSA700W交直流电源模块核心解析
一、核心功能与技术架构
- 交直流双路供电与冗余设计
- 双路热备份：支持交流（AC）和直流（DC）输入，互为热备份。交流优先供电，故障时自动切换至直流，切换时间≤10μs，实现“零中断”供电，避免数据丢失或设备停机。
- 模块化结构：采用19英寸2U标准机箱，后插式设计，支持热插拔功能，可在不停电状态下更换故障模块，大幅缩短运维时间，降低停机风险。
- 高功率输出与稳定性能
- 额定功率：ZX100PSA700W型号输出功率达700W，满足大功率负载需求。
- 输出精度：DC24V输出电压稳定，范围23.76V-24.24V，稳压精度≤±0.5%，纹波噪声≤100mVpp，适配PLC、传感器等精密设备。
- 转换效率：满载效率≥90%，减少能源浪费，降低发热量。
- 多重保护机制
- 输入保护：过压、欠压、反接、浪涌（20kA）保护，防止电网波动损坏设备。
- 输出保护：过流、短路、过温保护，确保电源在异常情况下安全运行。
- 故障报警：实时监测电源状态，提供LED指示灯和远程告警功能，支持RS485/CAN通信协议，便于集成至SCADA系统。
二、典型应用场景
- 电厂监控系统
- 为操作员站、工程师站、数据采集服务器等提供稳定电力，保障监控系统24小时不间断运行。
- 案例：某火电站采用ZX100PSA700W后，避免因电网波动导致的监控中断，年维护成本降低20%。
- 机组LCU柜
- 为水电机组/火电机组LCU、调速器、励磁系统等关键设备供电，确保机组稳定控制。
- 优势：低纹波输出减少对电池的损害，提升循环寿命，适应电厂严苛运行环境。
- 工业自动化
- 为PLC、机器人控制系统、自动化生产线提供交直流双路供电，避免单一电源故障导致生产中断。
- 案例：汽车制造生产线中，ZX100模块确保关键设备持续运行，避免因电源问题导致的生产延误。
- 新能源与极端环境
- 部分型号防护等级达IP67，适用于潮湿、震动、盐雾等恶劣环境（如沿海电站、矿山设备），确保设备长期稳定运行。

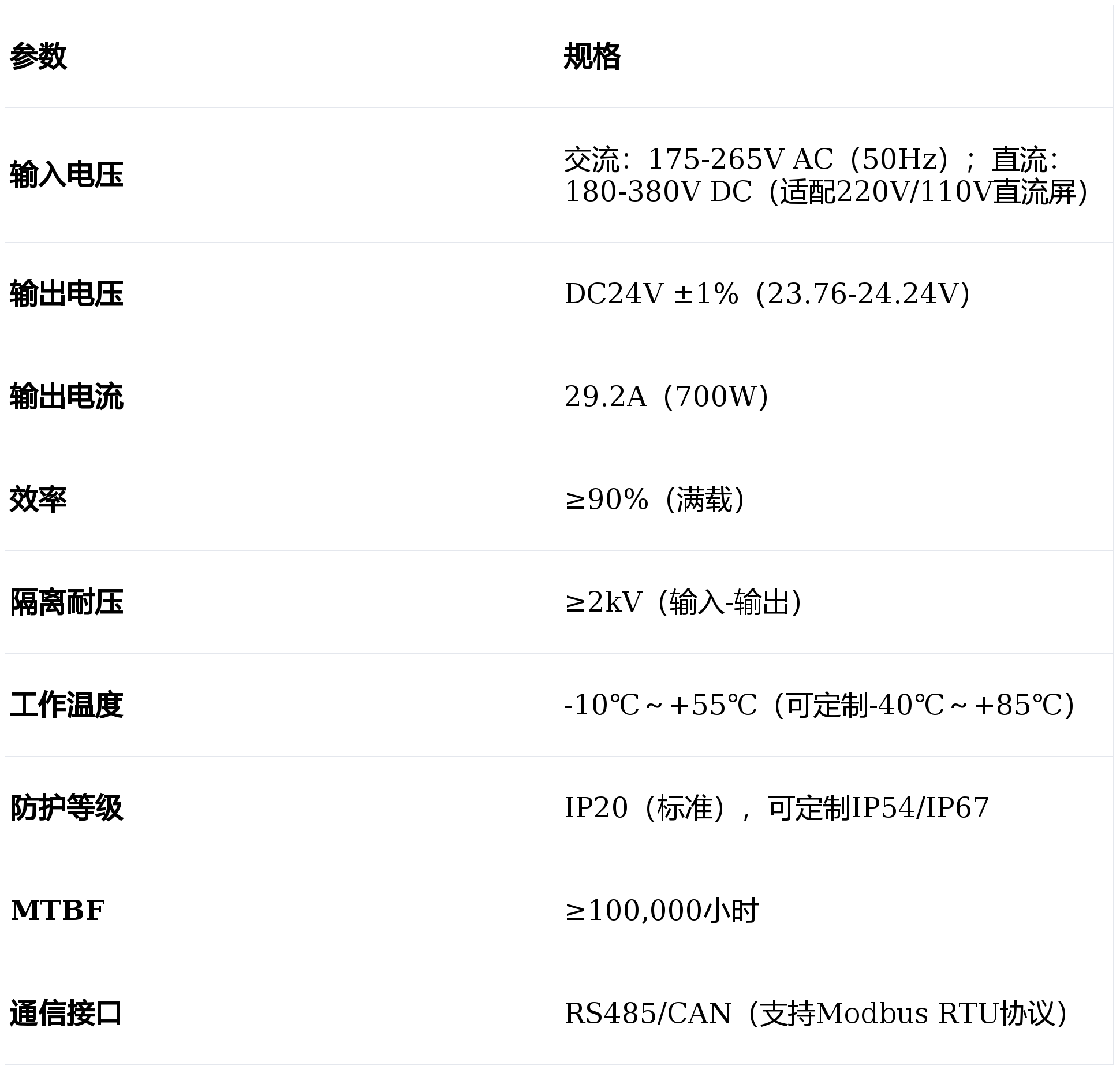

三、技术参数对比（以ZX100PSA700W为例）
四、选型与配置建议
- 功率匹配
- 按负载总功率的1.2-1.5倍选型，预留冗余以应对启动冲击或未来扩容需求。例如，负载功率为500W时，建议选择700W型号。
- 输入配置
- 交流输入接厂用电220V，直流输入接电厂直流屏220V/110V系统。
- 输出配置
- 统一输出DC24V，并联隔离二极管确保双模块独立输出，避免相互干扰。
- 安装与维护
- 采用19英寸机柜安装，支持热插拔维护，缩短停机时间。
- 定期检查输入/输出电压、电流及散热条件，记录运行数据以预防潜在故障。
