洁净工艺要求，决定芯片良率上限

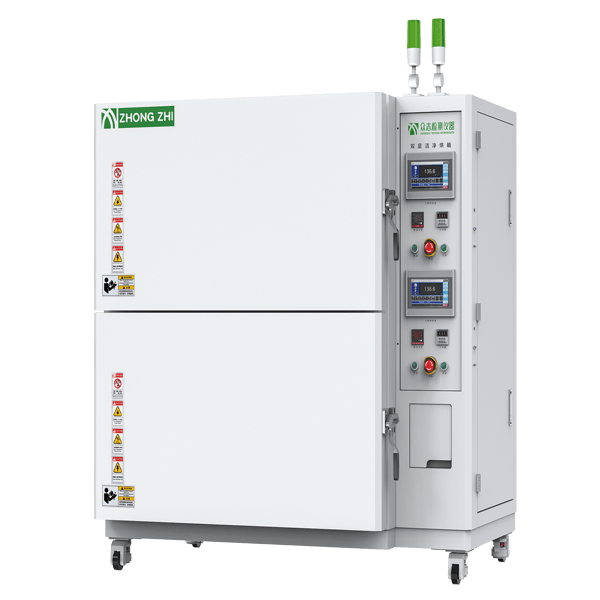

在半导体芯片制造流程中，晶圆烘烤、光刻胶固化、封装前洁净干燥等工艺，对环境洁净度的要求达到“苛刻”级别——哪怕微米级的粉尘杂质，都可能成为芯片良率下降、性能受损的“隐形杀手”。广东众志检测仪器推出的双层洁净无尘烘箱（CZ-UT2-135T-JJ）支持定制，以Class 1000高洁净等级、双腔体独立运行、±0.5℃精准控温的核心优势，搭配专属定制化售后服务，成为众多企业的核心配套设备，为芯片洁净烘烤工艺筑起一道坚不可摧的“防护墙”。
高洁净核心优势，打造无尘恒温环境
这款洁净烘箱的核心亮点，在于对洁净环境的极致把控，宛如为芯片打造了一座“无尘恒温宫殿”。Class 1000洁净等级可有效过滤空气中的粉尘颗粒，最大程度减少芯片在烘烤、固化过程中受到污染的可能，保障光刻胶固化均匀性与晶圆干燥洁净度。针对高端射频芯片、车规级精密芯片等更高要求的场景，众志还支持洁净等级定制升级，满足不同工艺的个性化需求，助力企业攻克高端芯片制造难题。

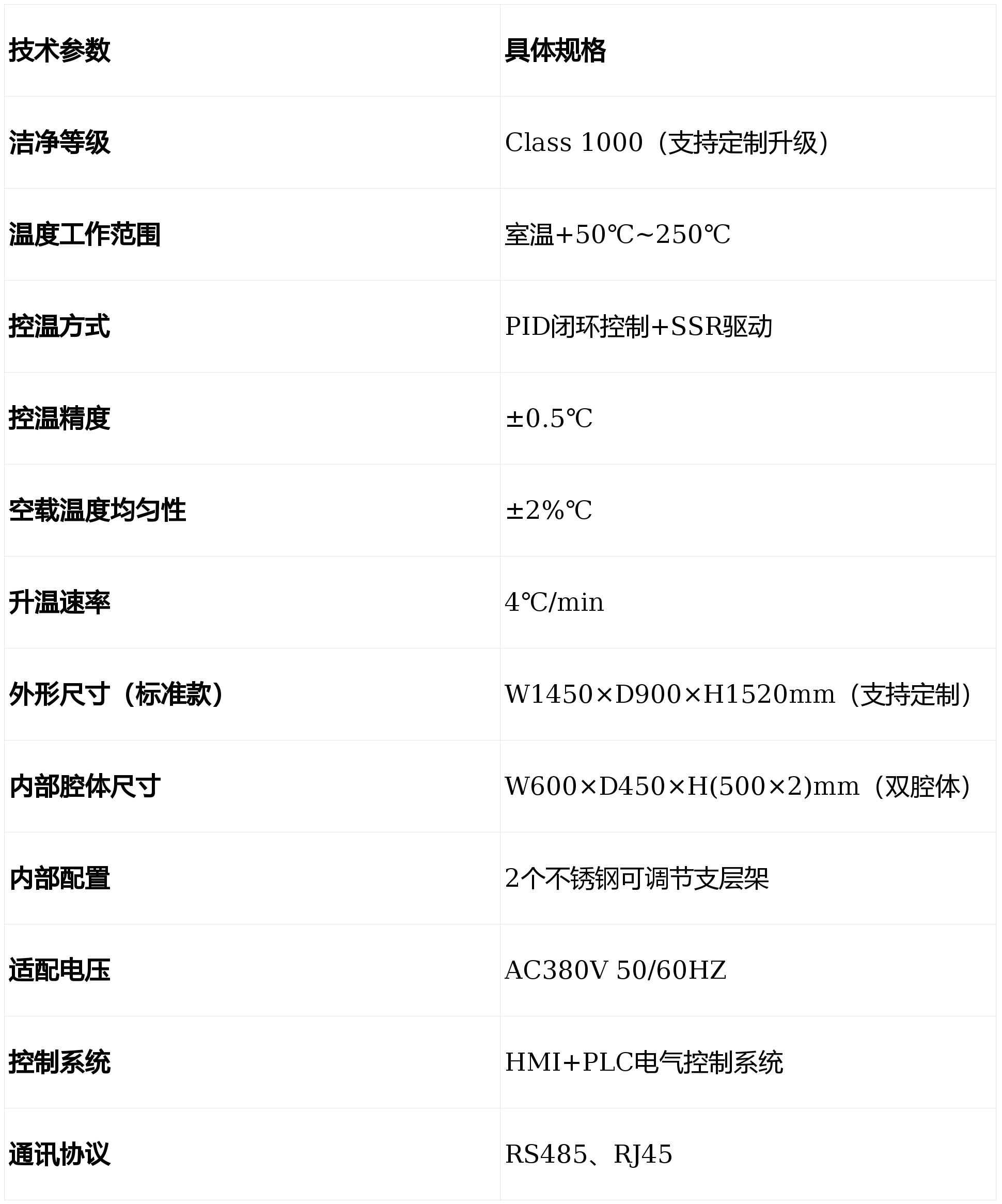

以下为众志双层洁净无尘烘箱（CZ-UT2-135T-JJ）产品核心技术参数表：
双腔体设计特色，提升设备利用效率

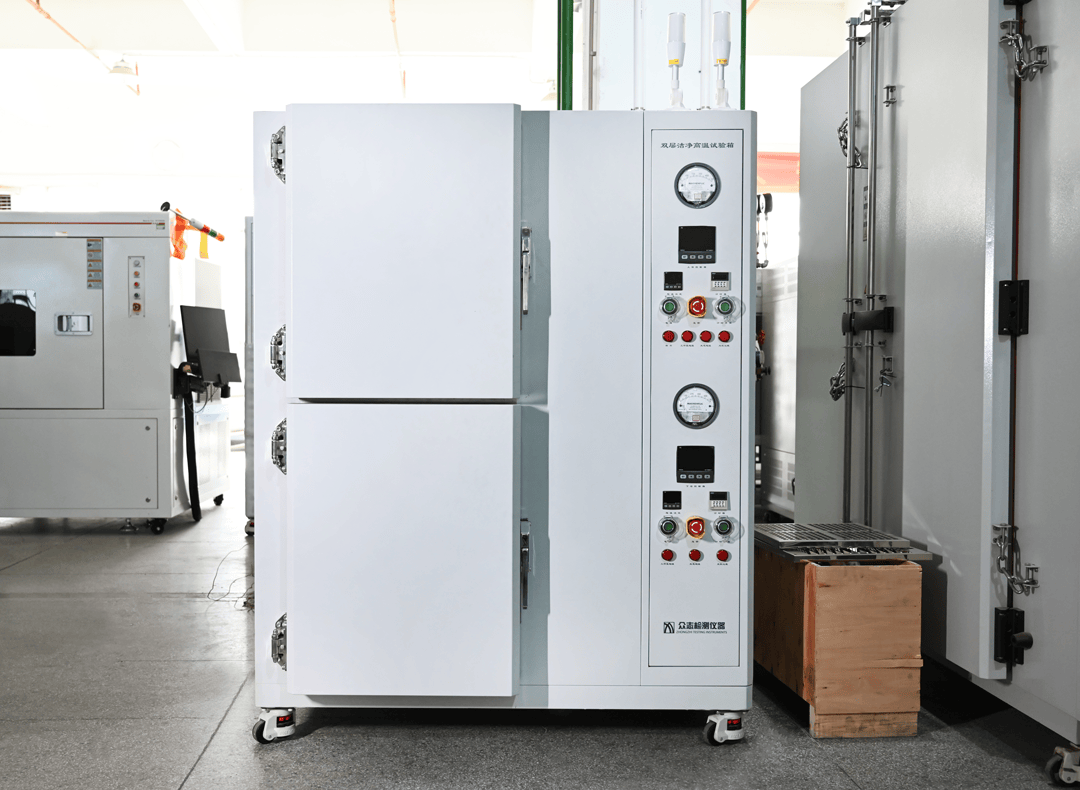

双腔体独立运行设计是另一大特色，宛如为芯片烘烤配备了“双工作台”：标准内部腔体尺寸为W600×D450×H(500×2)mm，两个箱体可独立控温、独立运行，既能同时开展不同规格晶圆烘烤、不同工艺光刻胶固化等场景，也能单腔体工作，大幅提升设备利用率，避免资源浪费。搭配2个可调节间距的不锈钢支层架，可灵活适配8/12英寸晶圆、芯片载体等不同样品，实用性极强，适配多元生产需求。
温度性能稳定，保障工艺一致性
在温度性能上，这款设备表现稳定可靠：室温+50℃~250℃的温度工作范围，搭配PID闭环控制+SSR驱动，实现±0.5℃的控温精度与±2%℃的空载温度均匀性；4℃/min的升温速率，能快速达到工艺所需温度，缩短测试周期，提升生产效率；通过CFD仿真优化风道，保障双腔体温场均匀一致，避免因温度不均导致的光刻胶固化开裂、晶圆干燥不充分等问题，让每一颗芯片的工艺效果都保持一致。
智能管控升级，适配产线连续化需求
设备还搭载了HMI+PLC电气控制系统，操作界面简洁直观，支持参数精准设定与数据记录，上手轻松；支持RS485、RJ45通讯协议，可与企业MES系统对接，实现烘烤工艺的智能化管控，减少人工干预；双层腔体均采用密封设计，有效保证洁净环境稳定性，减少外界环境干扰，完美适配产线连续化洁净工艺需求，为规模化生产提供有力支撑。
场景应用赋能，提升芯片制造品质
在功率半导体与模拟芯片制造的光刻胶固化场景中，众志CZ-UT2-135T-JJ双层洁净无尘烘箱，稳定的Class 1000洁净等级有效隔绝粉尘导致的晶圆缺陷，助力光刻胶固化良率大幅提升；双腔体独立运行设计，可同时处理12英寸与8英寸晶圆，设备利用率提升一倍；200℃烘烤阶段，±0.5℃的精准控温与±2%℃的温度均匀性，保障了光刻胶固化的均匀性，助力企业提升芯片光刻工艺精度，满足高端模拟芯片制造要求。如今，这款双层洁净烘箱已成为半导体洁净烘烤工艺的常用设备，为企业提升芯片制造良率、降低生产成本提供强力支持。
（本文相关技术参数、产品功能、应用场景等内容均基于众志检测仪器实际产品信息与行业通用标准生成，未涉及虚假宣传或夸大表述。AI技术仅用于内容结构优化与语言表达润色，如需进一步了解设备详情，可通过官方正规渠道咨询验证）
