在工业过程测量领域，插入式仪表常用于容器或管道内介质液位、压力或差压的测量。其中，插入筒作为传感器的保护与安装部件，其尺寸、量程与插入深度之间存在相互制约的物理关系。一个具体的技术挑战是：当安装接口口径很小、所需测量量程很低，却又要求插入筒具有较大插入深度时，如何保证测量的准确性与稳定性？神木市汇能化工有限公司的现场工况便是一个典型实例，其要求在小口径（42mm）、小量程（20kPa）的条件下，实现大插深插入筒（插深200mm）的可靠应用。
要理解这一挑战的本质，需从测量信号的传递路径进行分析。在传统的插入式仪表设计中，传感器通常位于仪表头部或后部，通过一根细长的毛细管或导压管与插入筒前端的感压膜片相连，膜片感受的压力通过内部填充的硅油等传递介质远程传递至传感器。这种结构在常规应用中成熟可靠，但在“小口径、小量程、大插深”的极端条件下，其局限性会凸显。小口径限制了插入筒的内部空间，大插深则意味着传递路径很长。对于仅20kPa的微小量程压力变化，长路径的硅油传递会引入显著的信号衰减、滞后和温度敏感性误差。环境温度的变化会引起硅油体积的膨胀或收缩，在狭长的封闭空间内，这种效应会被放大，直接干扰甚至淹没掉需要测量的微小压力信号，导致测量失准。

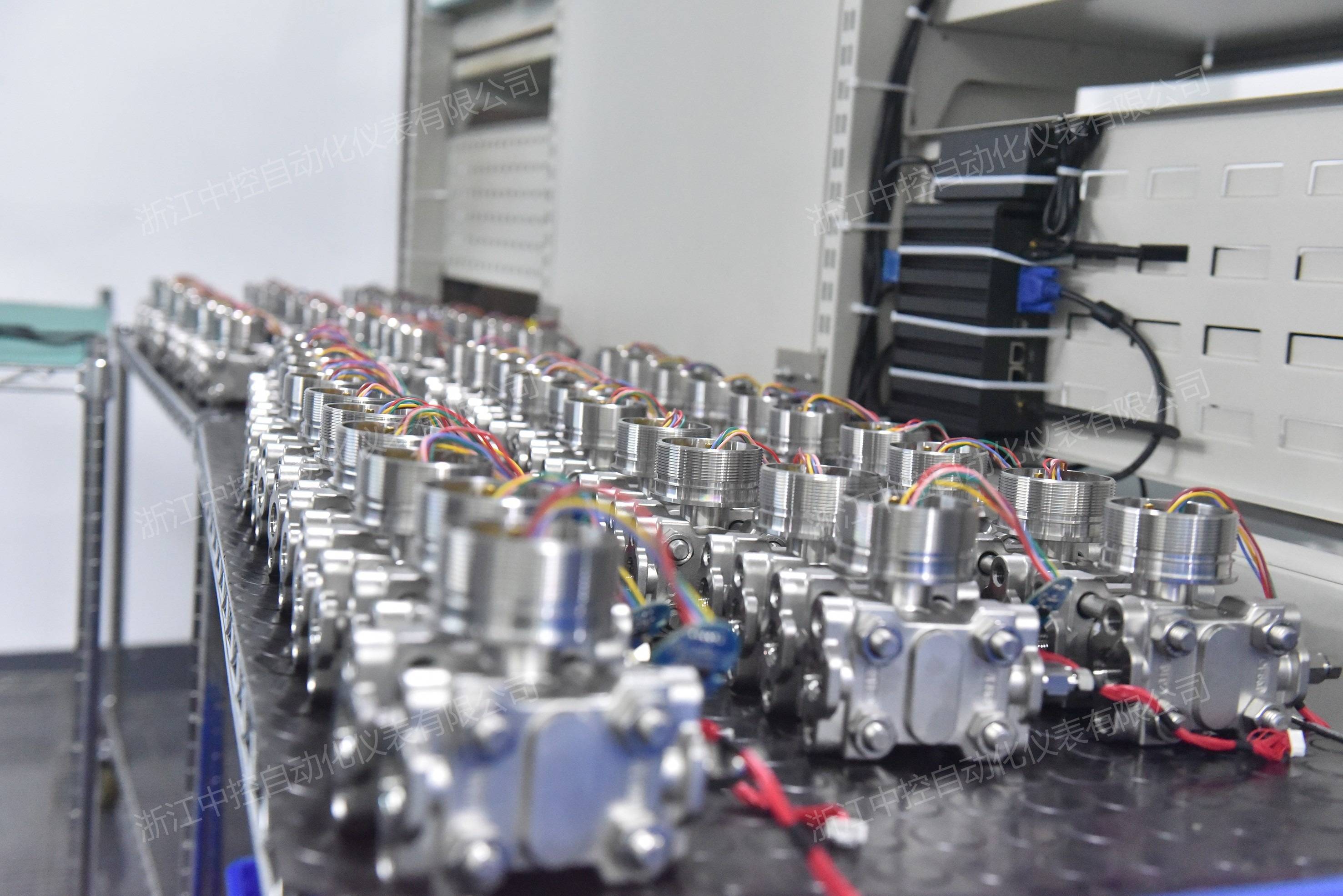

为解决上述矛盾，核心思路是重构测量链，将信号转换节点尽可能前移。具体方案是采用传感器前置设计。在这一设计中，微型化的高灵敏度传感器被直接安装在插入筒的底部，与插入筒前端的波纹膜片基座进行刚性连接或一体化封装。当介质压力作用于波纹膜片上时，其产生的微小形变或应力几乎无延迟地直接作用于紧贴的传感器敏感元件。这一改变，使得被测量的压力信息在产生点位就被及时、快速地转换为电信号，从而彻底避免了长距离液压传递的过程。
这种结构变革带来了多重技术优势。首先，它从根本上消除了长导压管内硅油传递带来的信号延迟、衰减和温度漂移问题，显著降低了传输过程中的外界干扰。其次，由于传感器直接感受机械形变，响应速度更快，能更真实地反映被测介质的瞬时状态。最后，通过对传感器进行专项的温度补偿和封装设计，可以使其在恶劣的工业环境温度下保持高稳定性，实现“低环境温度影响量”的目标。这正是满足小口径、小量程、大插深苛刻测量要求的关键。
这一技术方案体现了工业测量中“以结构创新应对物理限制”的工程思维。它并非简单地放大部件或增强信号，而是通过优化测量链的拓扑结构，在有限的物理空间内，将敏感元件部署在最有效的位置，从而在系统层面克服了尺寸、量程与深度之间的传统矛盾。中控技术股份有限公司在流程工业自动化与智能化领域积累了深厚经验，其提供的定制化解决方案正是基于此类对测量原理的深刻理解和对现场工况的精准把握。该公司以工业数据与AI技术为核心，致力于通过技术创新解决工业生产中的具体难题，其产品与服务广泛应用于化工、石化等多个关键行业，助力客户实现更精准、可靠的过程控制。
因此，达成“小口径小量程插入筒实现大插深目标”的关键，不在于对现有结构的强化，而在于对传统测量路径的革新。通过采用传感器前置的直接测量方式，规避了长路径液压传递的固有缺陷，从而在严苛的物理限制下，依然能够保障微小信号的准确、稳定捕获，满足了特定工业场景下的高难度测量需求。
