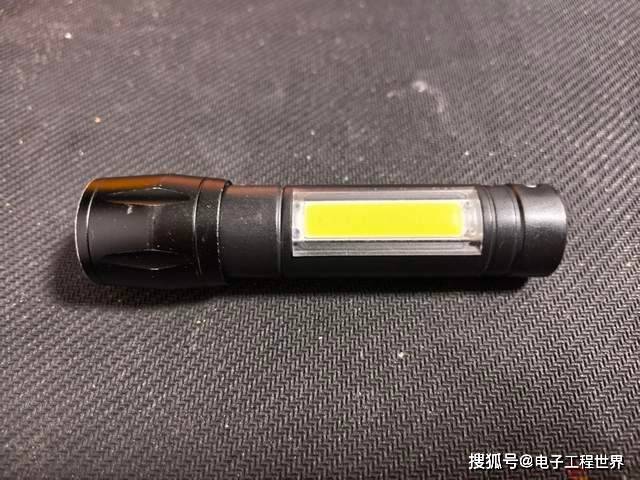

在翻工具箱时，看到找到了之前用过的一款小型手电，由于放置时间太长，电池电量已经耗尽，通电后LED已经无法正常工作。准备拿来拆解，学习下电路原理。
前面的大功率LED 还配有单面透镜，可实现灯光聚焦调节，通过旋转灯头部来变焦。但是研究了好一会，还是没有发现如何正常拆解开，决定暴力拆解！
最终暴力拆解开后，才看明白，其实是通过强力推动手电尾部，直到把透镜推出，即可正常拆解，还是拆解的太少。来看看内部核心部件吧，外壳惨不忍睹，就不用看了
手电的功能：L1:头灯 L2 侧灯
尾部开关按钮第一次，L1
第二次，L1 高频闪烁
第三次，L1熄灭，L2点亮
第四次，关闭状态

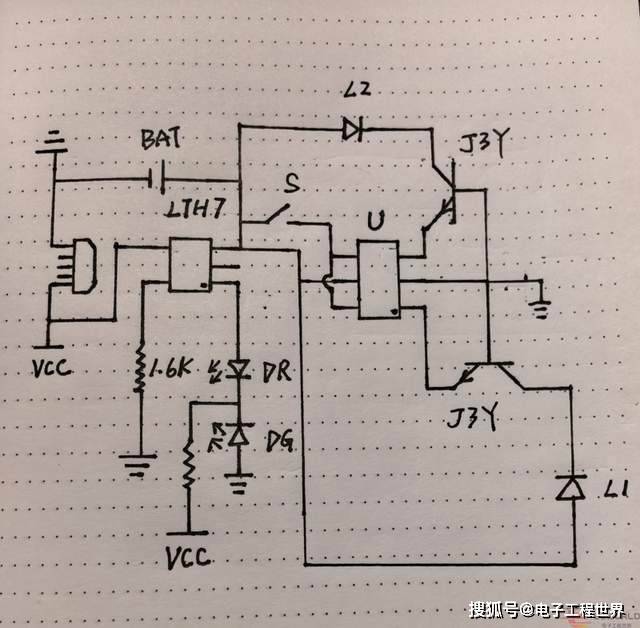

通过万用表分析，最后画出了原理图如下
芯片 U 没有丝印，无法获得datasheet，如有大神清楚，分享学习，感谢
LTH7 电源管理芯片
J3Y 两个三极管（NPN）
DR 充电指示灯红，DG 充是指示灯蓝
