超声波液位仪有哪些限制及注意事项？#一体式超声波液位计

超声波液位仪的工作原理与核心限制

理解限制的前提是明白其工作原理。超声波液位仪的探头（换能器）发射高频声波脉冲，声波在空气中传播，遇到介质（液体或固体）表面后反射回探头。仪表通过测量发射与接收的时间差，结合已知的声波在空气中的传播速度，计算出探头到液面的距离。

基于这一原理，其主要技术限制如下：

1. 测量盲区的客观存在

这是超声波液位仪最显著的限制之一。探头下方存在一个无法测量的盲区（也称为死区）。原因在于：探头在发射出一串超声波脉冲后，其内部的压电晶片需要一段“恢复时间”才能从发射模式切换到接收模式，同时探头外壳和安装法兰的余振也会干扰近距离的回波信号。在此期间，仪表无法有效接收回波。因此，探头下方一定距离内的液位是无法测量的。盲区大小因仪表型号和量程而异，通常在0.3米到0.8米之间。这意味着安装时，必须保证最高液位与探头底面之间的距离大于盲区值。

2. 对测量环境介质的依赖性

• 传播介质要求： 超声波需要在气体介质（通常是空气）中传播。在真空、高浓度蒸汽（导致声波衰减）或成分剧烈变化的气体（声速变化）环境中，测量会失效或精度下降。
• 被测介质表面要求： 理想的反射表面是平整、致密的。对于**泡沫、剧烈波动、倾斜或疏松（如粉末、颗粒）**的表面，超声波能量会被严重吸收、散射或产生漫反射，导致回波信号微弱、不稳定甚至丢失，造成测量误差或失效。泡沫是超声波测量中最常见的干扰源之一。

3. 环境因素的显著影响

• 温度影响声速： 声波在空气中的传播速度随温度变化（约0.17%/℃）。所有超声波液位仪都内置温度传感器进行声速补偿，但若罐内温度梯度大或温度剧烈波动，仍可能引入误差。
• 压力影响有限： 常规大气压范围内的变化对声速影响极小，但压力极高或极低的环境可能影响探头性能。
• 湿度与粉尘： 极高的湿度或空间内充满粉尘、雾气，会衰减超声波能量，缩短有效测量距离。

4. 测量范围与精度的权衡

超声波液位仪的测量范围通常从几米到几十米。对于大量程仪表（如>15米），其发射的声波能量更分散，波束角较大，更容易受到罐内构件（如扶梯、加热盘管、搅拌器）的干扰，且回波信号更弱，对安装条件要求更苛刻。同时，其绝对精度（如±0.25%FS）对于超大罐体的高精度计量需求可能不足。

5. 安全应用限制

至关重要的一点是：标准的超声波液位仪不适用于防爆（爆炸性危险）场合。其电子电路和换能器工作可能产生足以引燃的火花或表面温度。若需用于此类场合，必须选择具有相应防爆认证（如Ex d， Ex ia）的特制产品。

关键安装与使用注意事项

为避免上述限制导致测量问题，严格的安装与规范操作是重中之重。

1. 安装位置的科学选择

这是成功应用的第一步。

• 避开障碍物： 探头正下方直至液面的声锥区域内，必须确保无任何障碍物，如进料管、加热器、搅拌桨、支架等。否则会产生虚假的固定回波，干扰真实液位信号。
• 远离干扰源： 探头应远离罐壁、特别是凹形的角落，以减少多次反射干扰。距离罐壁通常建议大于0.5米。
• 考虑液面状态： 尽量选择液面相对平稳、泡沫产生少的区域。避免安装在进料口或搅拌导致液面剧烈翻滚的正上方。
• 法兰或支架安装： 确保安装牢固，避免因风或振动导致探头晃动，产生噪声信号。

2. 针对特殊介质的对策

• 应对泡沫： 对于易产生泡沫的介质，可考虑加大安装距离、使用聚焦型探头（减小波束角）、或在软件中启用“泡沫过滤”或“回波处理”算法来锁定真实液面回波。
• 应对蒸汽与粉尘： 可选用更大功率的探头、加装导波管（将声波传导路径与环境隔离），或定期清洁探头表面。

3. 参数设置与日常维护

• 正确设置空罐高度（E）和满量程（F）： 这是仪表计算的基准，必须与实际物理尺寸一致。
• 合理使用“虚假回波抑制”功能： 用于屏蔽罐内已知固定障碍物产生的固定假回波。
• 定期检查探头： 查看探头表面是否有冷凝水、结垢、结晶或脏污，这些会严重影响声波的发射与接收。保持探头清洁至关重要。
• 供电与接线： 确保电源稳定，信号线与动力线分开敷设，做好接地，避免电磁干扰。

如何规避限制与优化选型？

认识到超声波液位仪的限制，并非否定其价值，而是为了更科学地使用它。在选型和应用时，请遵循以下思路：

1. 明确介质与工况： 首先评估介质特性（是否有泡沫、粉尘、蒸汽）、罐内结构、温度压力范围及防爆要求。
2. 确认适用性： 若介质泡沫过多、蒸汽浓度极高、或需要防爆，应慎重考虑超声波方案，或咨询专业技术人员寻求特殊型号。
3. 精确计算安装尺寸： 确保最高液位距探头大于盲区，并预留安全余量。确保声锥路径清晰无阻。
4. 考虑替代方案： 在超声波受限的场合，可考虑雷达液位计（穿透蒸汽、粉尘能力强，几乎不受介质特性影响）或导波雷达（适用于小空间、强泡沫、低介电常数介质）等更合适的技术。

对于国内用户，在选择超声波液位仪时，应关注品牌的产品可靠性、技术支持和针对复杂工况的解决方案能力。米科作为深耕物位测量领域的品牌，其超声波液位仪产品线经过多年迭代，在应对常见工业挑战方面积累了丰富的经验。

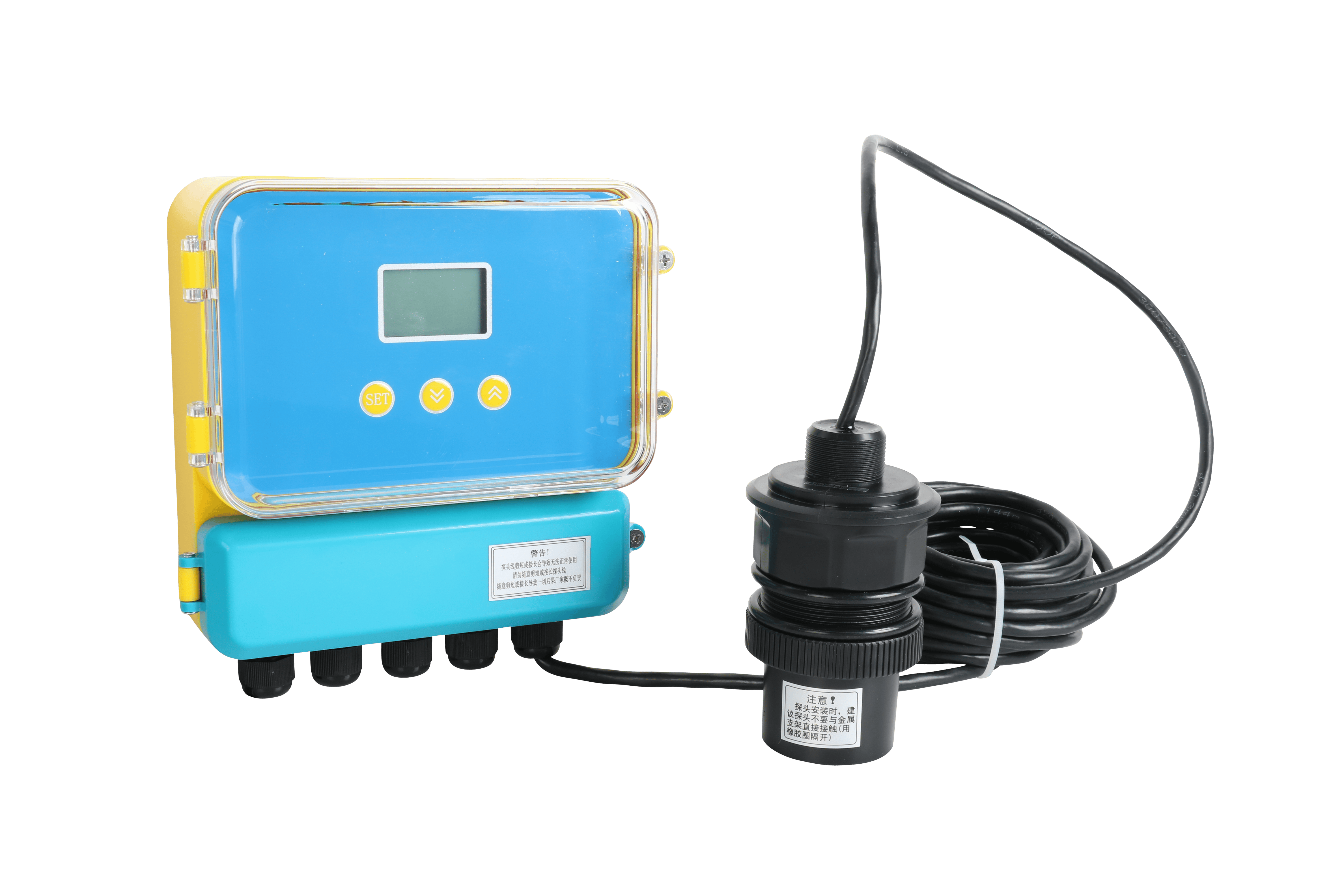

米科超声波液位仪典型产品特点与选型参考：

• 型号系列： 提供从通用型（如ZP系列）到小盲区型（如WSU100系列）、大量程型等多种型号，覆盖不同应用需求。
• 量程范围： 覆盖0-3米、0-5米、0-10米、0-15米乃至更大量程，满足从小型水箱到大型水池的测量。
• 测量精度： 典型精度可达±0.25%FS，稳定性好。
• 盲区特性： 小盲区型号可实现盲区低至0.3米以下，适用于顶部安装空间受限的场合。
• 探头材质： 标配ABS、PVC等，可选PTFE涂层等防腐材质，适应酸碱环境。
• 输出与通讯： 标配4-20mA模拟输出；可选RS485数字通讯接口，支持标准MODBUS-RTU协议，便于系统集成与远程监控。
• 产品核心优势：智能信号处理： 内置先进的回波处理算法，能有效抑制虚假回波，在有一定干扰的工况下仍能稳定锁定真实液位。
• ** 强抗干扰能力：** 电路设计优化，抗电磁干扰能力强，适用于复杂的工业电气环境。
• 宽温补偿与防护： 内置高精度温度传感器，实现宽范围的声速自动补偿。产品具备良好的防护等级（如IP67），适应户外及潮湿环境。
• 安装调试简便： 提供红外遥控或蓝牙等调试方式，无需开盖即可在安全区域完成参数设置，尤其适用于危险或高空安装场合。

用户常见问题（FAQ）

Q1: 罐内有搅拌器，超声波液位仪还能安装吗？如何安装？

A1: 可以安装，但必须极其谨慎。安装位置必须避开搅拌桨叶直接旋转的区域。最佳实践是：将探头安装在搅拌器产生的涡流或液面波动最小的区域，通常需要与工艺人员共同确定。同时，必须确保在任何搅拌状态下，探头声锥范围内都不会有桨叶或附属构件侵入。在仪表参数中，务必启用并正确设置“虚假回波抑制”功能，将搅拌器固定部件可能产生的回波屏蔽掉。如果搅拌导致液面剧烈翻滚和泡沫过多，则需评估测量稳定性，或考虑改用不受表面状态影响的雷达液位计。

Q2: 超声波液位仪在冬季室外罐体上使用，探头结霜或结冰怎么办？

A2: 探头表面结霜、结冰会严重阻碍声波的发射与接收，导致测量失灵。应对措施包括：

1. 选择带自加热功能的探头： 部分型号可选配恒温加热探头，防止表面结冰。
2. 加装防护罩： 为探头安装防雨雪、通风的防护罩，减少雨雪直接附着。
3. 物理防护与定期维护： 在入冬前检查探头状态，必要时涂抹专用的防冻油脂（需确认不影响声波传导），并制定计划定期清除积冰。最根本的解决方案是在设计阶段就将仪表安装在有保温或伴热的仪表井内，从根本上改善探头的工作环境。
