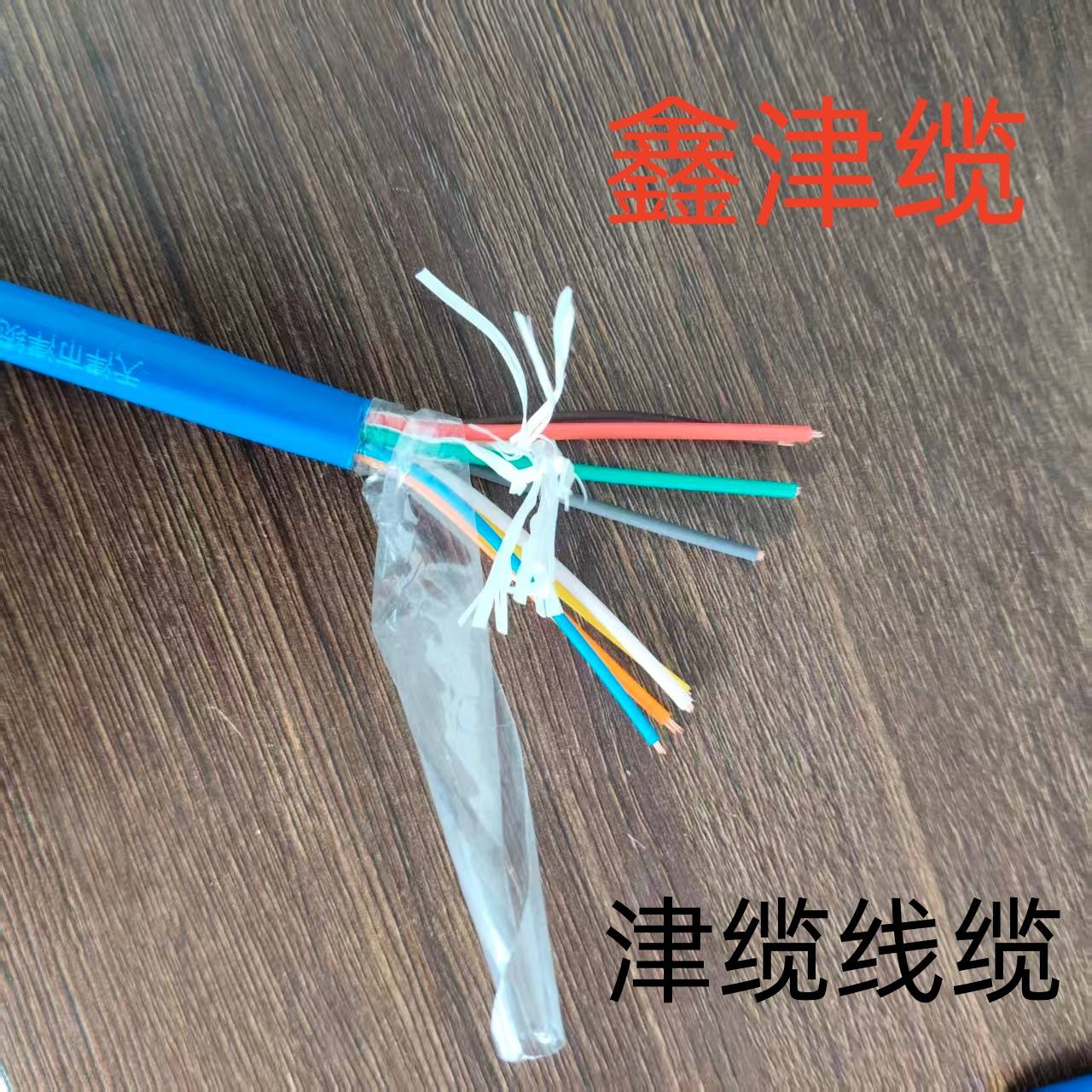

引言：矿山通信的网络化转型随着智慧矿山建设的推进，井下通信系统正从传统的RS485、总线制向基于TCP/IP协议的工业以太网全面演进。这种转型对物理层线缆提出了新要求：既要满足高速、稳定、标准化的网络传输性能，又必须恪守煤矿本质安全的底线。MHSYV-5-4×2×0.5系列电缆正是为承接这一历史性转型而生的关键基础设施。
一、 为何需要专用的“矿用网线”？
普通商用网线无法下井，原因在于：
- 安全规范禁止：不具备MA认证，违反《煤矿安全规程》。
- 阻燃不达标：商用阻燃等级（如CM、CMR）远低于矿用标准，火灾风险高。
- 环境不适用：护套耐油、耐潮、抗老化性能不足以应对井下恶劣环境。
- 可靠性不足：在复杂电磁干扰下，非屏蔽或普通屏蔽网线误码率可能急剧上升。
MHSYV-5电缆从设计之初就直面这些挑战，实现了“网络性能”与“矿用安全”的真正融合。
二、 井下应用架构与部署策略@15531676589
1. 核心层/汇聚层
- 应用：用于连接井下核心万兆工业交换机，构成环网或星型骨干。
- 建议：在强干扰区域（如变电所附近）优先选用屏蔽型（MHSYV-5P），并确保两端接地良好。桥架敷设，与其他电缆分层布置。
2. 接入层
- 应用：从接入交换机连接到IP摄像头、传感器网关、无线AP、IP电话、智能终端。
- 建议：
- 视频监控（尤其是高清）：必须使用屏蔽型，以减少视频马赛克、丢包。
- 传感器与无线AP：根据距离和干扰评估，可选择非屏蔽或屏蔽型。
- 单点距离建议≤90米，以保证千兆性能。
3. 设备层
- 应用：直接连接具备以太网接口的智能设备，如智能馈电开关、智能综保、水泵控制器等。
- 建议：设备通常位于较强干扰环境，推荐屏蔽型。电缆预留适当余量，避免接头受力。
三、 屏蔽与接地：效能发挥的关键
15531676589
屏蔽型MHSYV-5电缆的性能发挥，完全依赖于正确的接地。
- 接地方式：推荐在交换机（配线架）端单点接地，避免形成“地环路”引入新干扰。
- 接地要求：接地线应短而粗，接地电阻应尽可能小（≤4Ω），并连接到井下总接地网。
- 常见误区：屏蔽层不接地或接地不良，其屏蔽效果几乎为零，且可能成为天线收集干扰。
四、 性能验证与故障排查
- 验收测试：不应仅用“网络通断”判断。应使用专业测试仪进行信道认证测试，报告应包含：接线图、长度、传输时延、时延偏差、衰减、近端串扰（NEXT）、回波损耗（RL）等关键参数，并确认全部通过5e类标准限值。
- 常见故障排查：
- 速率不达标/丢包：检查水晶头压接质量、屏蔽层接地、或是否存在强干扰源临近敷设。
- 完全不通：检查线序、开路/短路点（使用测线仪）。
- 时通时断：检查接口是否有松动、电缆是否在某处过度弯折受损。
五、 面向未来的考量
- 带宽预留：当前100MHz带宽可满足千兆接入，但对于未来可能升级的2.5G/5G BASE-T及更高带宽应用，建议在新项目中可评估MHSYV-6（六类，250MHz） 产品，以延长基础设施生命周期。
- PoE供电支持：本产品可支持IEEE 802.3af/at（PoE/PoE+） 协议，为无线AP、摄像头、物联网设备远程供电，选型时需确认功率需求与线缆的载流能力和温升。
结论
MHSYV-5-4×2×0.5矿用信号网线，是连接煤矿井下“信息孤岛”、构建统一IP化传输平台的标准“语言”。它的规范应用，不仅是技术选择，更是安全责任。津缆线缆以符合国家最高安全标准的产品和完备的技术支持，助力矿山客户将成熟的以太网技术安全、可靠、高效地引入井下，为智慧矿山的感知、分析、决策与控制打造出一条条坚实、畅通的数据通道，让数据在百米井下也能“高速奔跑，安全抵达”。
津缆线缆——定义矿用网络传输安全新标准
