描述
● HTD8236是一款直流有刷电机驱动器，能够以高达6A的峰值电流双向控制电机。利用电流衰减模式，可通过对输入信号进行脉宽调制(PWM) 来控制电机转速，同时具备低功耗休眠模式。
● HTD8236集成同步整流功能，可显著降低系统功耗要求。
● 内部保护功能包含过流保护，短路保护，欠压锁定和过温保护。HTD8236N提供一个故障检测输出管脚。
● HTD8236提供一种带有裸露焊盘的ESOP8封装，能有效改善散热性能，且是无铅产品，符合环保标准。
特点
●单通道H桥电机驱动器
●宽电压供电，5.5V-36V
●低RDS(ON)电阻，200mΩ（HS+LS）
● 6A峰值驱动输出，4A连续驱动输出
● PWM控制接口
●支持低功耗休眠模式
应用
● 打印机及办公自动化设备
● 电器
● 智能家居
● 工业控制

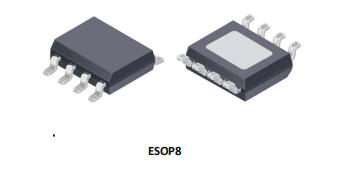

封装形式

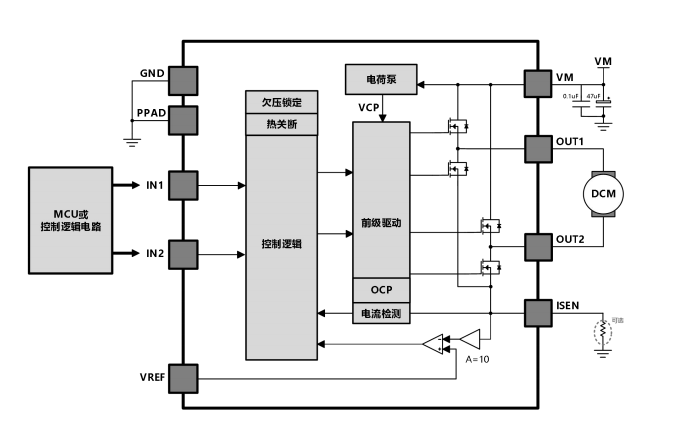

典型应用

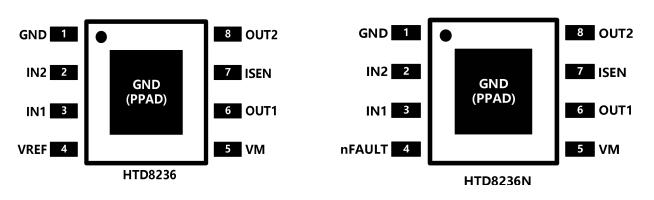

引脚配置
