分布式光伏监控系统的设计与应用模式#光伏集中监控系统|科技 |企业 |光伏电站 |数据 |监控 |的设计

上海安科瑞电气股份有限公司胡冠楠

咨询家：“Acrelhgn”，了解更多产品资讯

引言

在当今追求可持续发展和绿色能源利用的大潮中，分布式光伏发电系统已成为众多企业青睐的能源解决方案。然而，要确保这些系统高*效、稳定地运行，离不开一套先进、可靠的分布式光伏监控系统。本文将深入探讨分布式光伏监控系统的设计与应用方式，并揭示其为企业带来的诸多便利。

一、分布式光伏监控系统的基本构成

1. 数据采集层

数据采集层是监控系统的基石，主要负责收集光伏电站的各类数据，如发电量、电压、电流、温度等。这些传感器和数据采集设备通过有线或无线方式，将实时数据传输至监控中*心。

2. 数据传输层

数据传输层负责将采集到的数据高*效、安全地传输至监控中*心。这通常依赖于稳定、高速的网络通信技术，如以太网、4G/5G、Wi-Fi等。

3. 数据处理与分析层

数据处理与分析层是监控系统的核心。它接收并处理来自数据采集层的数据，通过算法和模型对数据进行分析，从而实现对光伏电站运行状态的实时监测和预警。

4. 用户界面层

用户界面层是用户与监控系统交互的桥梁。它提供直观、易用的图形化界面，使用户能够方便地查看光伏电站的运行数据、报警信息、历史记录等。

二、分布式光伏监控系统的关键设计要素

1. 实时性与准确性

监控系统须能够实时、准确地反映光伏电站的运行状态。这要求数据采集设备具有高精度和快速响应能力，同时数据传输和处理过程也要足够迅速和可靠。

2. 稳定性与可靠性

监控系统需要长时间稳定运行，以确保光伏电站的安全和高*效运行。因此，在设计和选型时，须充分考虑设备的稳定性、可靠性和冗余性。

3. 可扩展性与灵活性

随着光伏电站规模的扩大和技术的更新，监控系统需要具备良好的可扩展性和灵活性，以适应未来可能的变化和需求。

4. 安全性与隐私保护

监控系统涉及大量的敏感数据，如发电量、设备状态等。因此，在设计和实施时，须充分考虑数据的安全性和隐私保护，防止数据泄露和非法访问。

三、分布式光伏监控系统的应用方式

1. 实时监控与预警

监控系统能够实时监测光伏电站的运行状态，并在出现异常时及时发出预警。这有助于企业及时发现并处理潜在的安全隐患，确保光伏电站的稳定运行。

2. 数据分析与优化

通过对采集到的数据进行分析，监控系统能够为企业提供光伏电站的运行效率、发电量、损耗等方面的详细信息。这些信息有助于企业了解光伏电站的运行状况，进而进行针对性的优化和调整，提高发电效率和经济效益。

3. 远程运维与管理

监控系统支持远程运维和管理功能，使企业能够随时随地查看光伏电站的运行状态、处理报警信息、进行设备调试等。这大大降低了运维成本，提高了运维效率。

4. 智能调度与决策支持

结合大数据和人工智能技术，监控系统能够实现对光伏电站的智能调度和决策支持。它能够根据实时数据预测未来的发电量和需求，为企业提供更加科学的能源管理方案。

四、分布式光伏监控系统为企业带来的优势

1. 提高运营效率

监控系统能够实时反映光伏电站的运行状态，使企业能够及时发现并处理潜在问题，从而提高运营效率。

2. 降低运维成本

通过远程运维和管理功能，企业能够减少现场运维人员数量，降低运维成本。同时，监控系统还能提供智能化的运维建议，进一步提高运维效率。

3. 优化能源结构

监控系统能够为企业提供详细的能源数据和分析报告，有助于企业了解自身的能源消费结构和特点，进而优化能源结构，提高能源利用效率。

4. 提升企业形象

采用先进的分布式光伏监控系统不仅有助于企业实现绿色、低碳的能源利用方式，还能提升企业的社会责任感和品牌形象。

五、安科瑞分布式光伏发电系统

根据国家电网Q/GDW1480-2015 《分布式电源接入电网技术规定》：分布式电源并网电压等级可根据各并网点装机容量进行初步选择，推荐如下：8kW 及以下可接入220V；8kW~400kW可接入380V；400kW~6000kW可接入10kV；5000kW~30000kW以上可接入35kV。并网电压等级应根据电网条件，通过技术经济比选论证确定。若高低两级电压均具备接入条件，优先采用低电压等级接入。

1. 系统结构

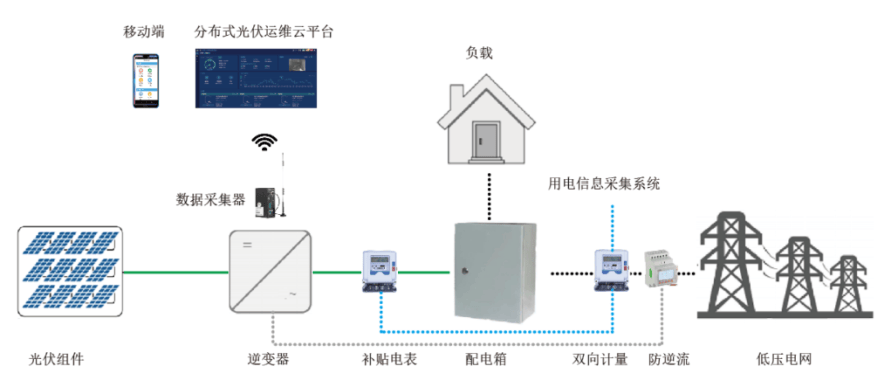

A、户用光伏
