LTK5325 是深圳市恒凯微电子推出的单节锂电池供电内置异步升压 G 类音频功率放大器，专为双声道音频场景设计，搭载自适应升压、多档防破音、AB/D 类模式自由切换核心功能，兼具超低底噪、超低 EMI、高转换效率优势。自适应升压技术可根据音频输出幅度智能启停升压电路，既保证大功率输出需求，又能降低功耗、延长锂电池续航与使用寿命，全差分结构大幅提升 RF 噪声抑制能力，完善的保护机制有效保障芯片与扬声器安全，是蓝牙音箱、智能音箱、拉杆音箱、导航仪、便携游戏机等各类便携音频产品的优选功率放大方案。
一、核心特性
✅ 宽压输入，供电电压范围2.8V-5.5V，完美适配单节锂电池全程供电
✅ 内置异步BOOST自适应升压，典型升压输出 6.5V，智能匹配输出功率
✅ 双声道立体声输出，4Ω+33uH 负载下 2×5.3W（THD+N=10%）、2×4.2W（THD+N=1%）额定功率
✅ 两种防破音（ALC）模式可选，精准抑制破音，从源头保护扬声器避免过载✅ 支持AB/D 类模式管脚可控切换，AB 类降低 FM 干扰，D 类实现高效能放大
✅ 无需外部滤波器的 D 类放大器架构，低静态电流、超低 EMI，简化外围电路
✅ 超低底噪、超低总谐波失真，还原高保真音频效果
✅ 内置短路、欠压、过温三重保护，大幅提升芯片工作稳定性
✅ 全差分输入结构，强化 RF 噪声抑制，抗干扰能力突出

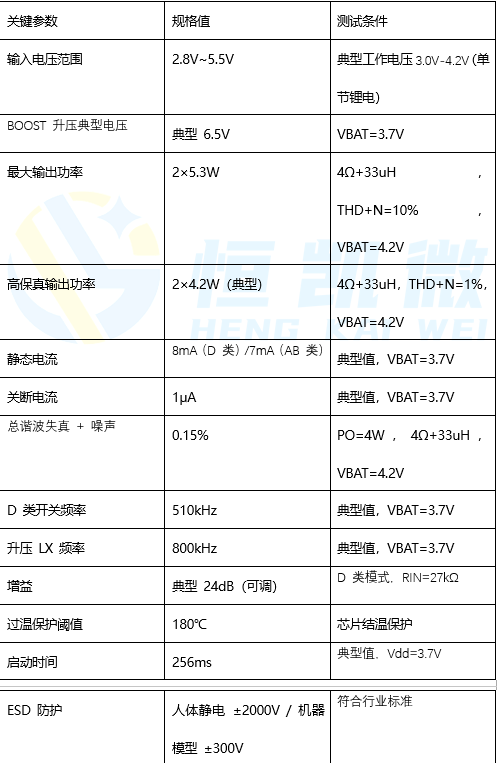

✅ 标准SOP-16 封装（10mm×6mm），布局紧凑，适配小型化 PCB 设计二、关键电气参数
三、核心功能亮点
1. 自适应电感升压技术
芯片内置的异步升压电路具备自适应启停特性：当音频输出幅度较小时，升压电路不工作，功放直接由电源供电，降低静态功耗；当输出幅度增大至需要更高电压时，升压电路自动启动，输出典型 6.5V 电压满足大功率需求。该设计兼顾高功率输出与低功耗节能，有效提升锂电池续航时间，延长电池使用寿命。
2. 双档防破音（ALC）精准控制
内置两种防破音模式，通过ALC 管脚灵活配置，满足不同产品音质与使用需求，同时保护扬声器：
·高电平 / 悬空：防破音 1（AGC1，THD≈5%），平衡防破音效果与音频输出功率；
·接 250KΩ 下地：防破音 2（AGC2，THD≈1%），高保真防破音，严格抑制失真与破音；
·低电平：关闭防破音，满足高保真音频播放需求。
3. AB/D 类双模切换
通过EN 管脚实现 AB 类与 D 类模式精准切换，解决不同应用场景的核心痛点：
·D 类模式（EN=1.8-3.3V）：无需外部滤波器，低 EMI、高转换效率，适合便携设备长时间音频播放，降低功耗；
·AB 类模式（EN=1.0-1.3V）：有效减少功放对 FM 射频信号的干扰，适配集成 FM 功能的音频产品（如便携收音机、导航仪）；
·关断模式（EN<0.5V）：关断电流仅 1μA，实现超低功耗待机。
4. 完善的保护与抗干扰设计
• 全差分输入结构，大幅提升对 RF 噪声的抑制能力，减少外部电磁信号对音频信号的干扰，保证音频纯净度；
• 内置短路、欠压、过温三重保护，芯片在异常工作状态下自动进入保护模式，避免芯片与外设损坏；
• 超低 EMI 设计，无需外部滤波器即可实现低电磁辐射，简化 PCB 布局的同时，满足电磁兼容要求。
四、LTK5325应用信息

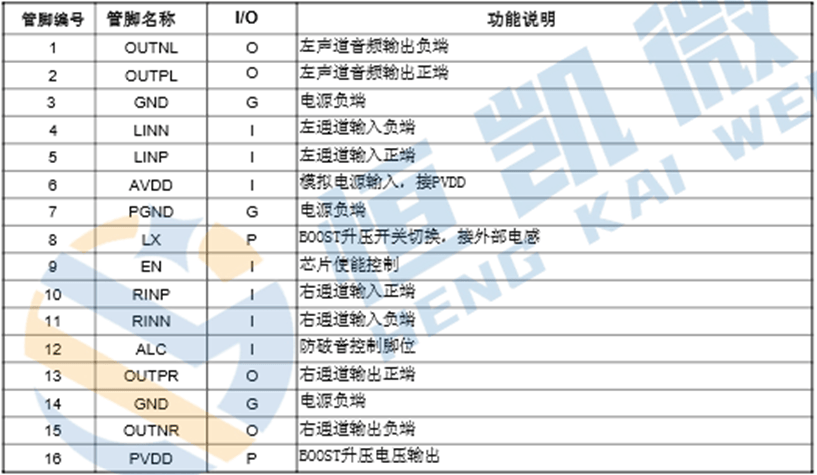

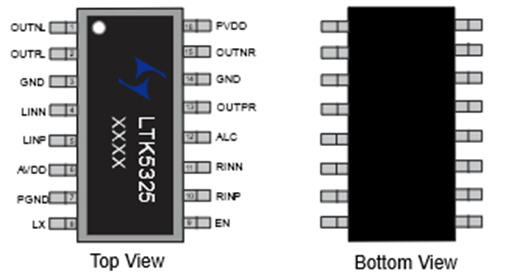

②LTK5325管脚说明

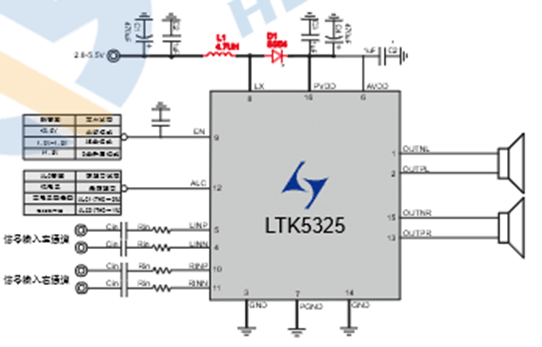

③LTK5325 DEMO应用示意图

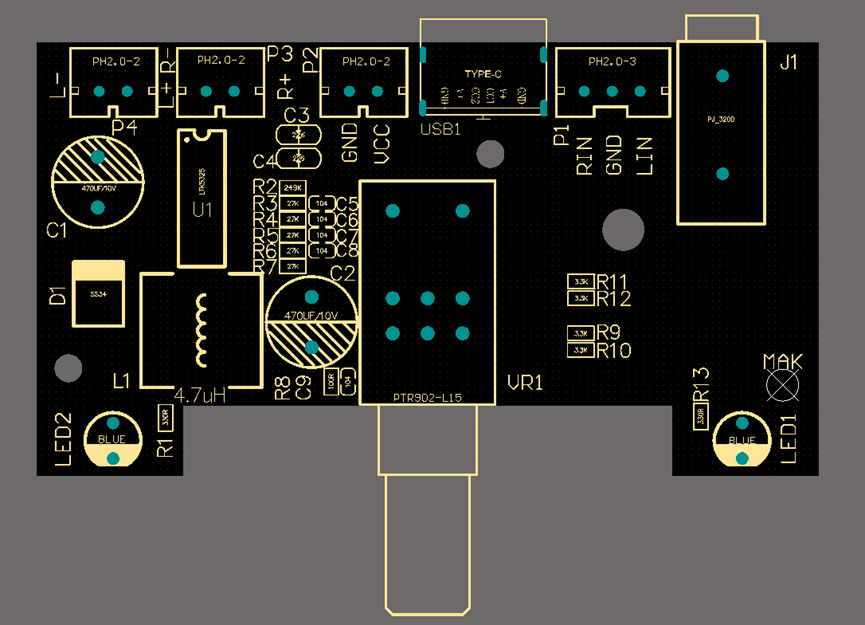

④LTK5325 DEMO板PCB顶层设计图
⑤LTK5325 DEMO板PCB底层设计图

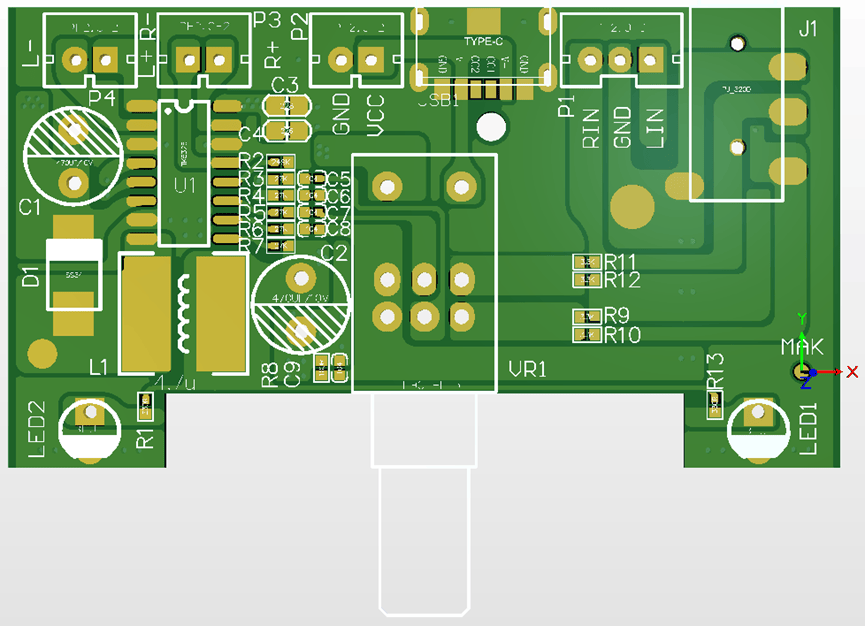

⑥LTK5325 DEMO板贴片图
五、典型应用
• 蓝牙音箱、便携迷你音箱、拉杆音箱
• 智能音箱、智能家居音频终端
• 便携游戏机、掌上影音设备
• 车载导航仪、车载小型音频设备
• 便携式多媒体播放器、学习机等各类便携音频产品
六、总结
LTK5325 是恒凯微电子推出的 SOP-16 封装双声道 G 类音频功放，适配 2.8-5.5V 单节锂电供电，4Ω+33uH 负载下可输出 2×5.3W 功率，内置自适应 BOOST 升压、双档防破音功能，支持 AB/D 类模式切换，兼具超低底噪、低 EMI 特性。芯片增益可调，内置短路、欠压、过温保护，全差分结构抗干扰性强，外围电路简单，适配蓝牙音箱、智能音箱等各类便携音频产品，是高性价比的功率放大解决方案
