在高压、高温以及危险介质工况中，传统法兰连接（如ANSI、RTJ）往往面临泄漏风险大、维护复杂、占空间大等问题。而近年来，grayloc、grayloc卡兰、grayloc连接器逐渐成为石化、氢能、尼龙66等行业中的主流解决方案。
本文将从结构原理、性能优势、典型应用等角度，深入解析grayloc卡兰为何成为高压连接领域的核心选择，并结合工程实践，帮助你全面理解其价值。
一、grayloc卡兰是什么？核心结构解析

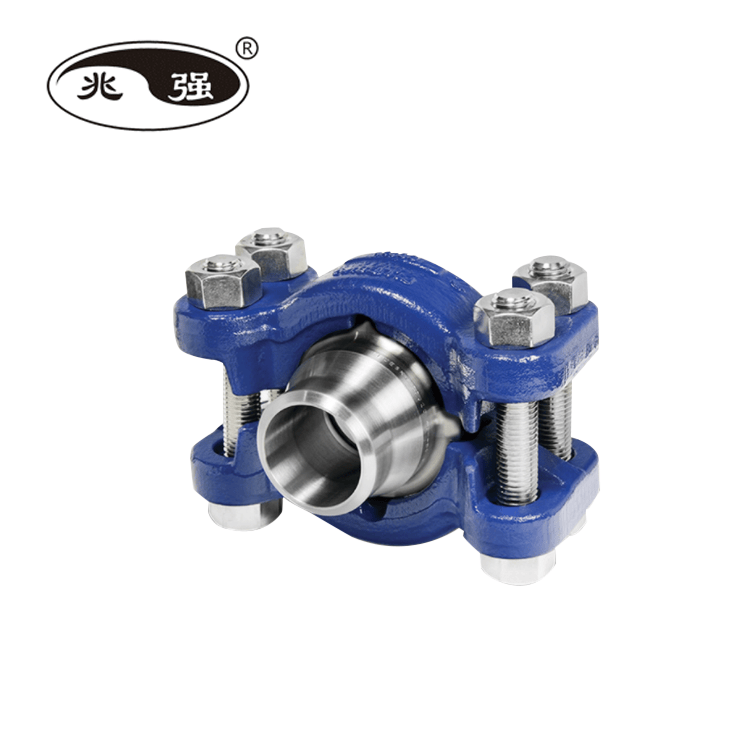

grayloc连接器是一种自紧式金属密封连接结构，主要由三部分组成：
- Hub（对焊接头）
- Clamp（卡箍）
- Seal Ring（金属密封环）
其核心在于“金属对金属密封 + 自紧式结构”，不同于传统垫片密封，grayloc卡兰依靠系统压力增强密封力，压力越高，密封越可靠。
👉 关键特点：
- 无需软垫片
- 双锥面密封结构
- 高压下自动增强密封性能
二、grayloc卡兰的五大核心优势（SEO重点）
1️⃣ 零泄漏性能（关键优势）
在高压氢气、易燃易爆介质（如PA66熔体、氢气）中，grayloc连接器几乎可实现0泄漏，远优于传统法兰。
👉 特别适用于：
- 高压氢气（>45MPa）
- 尼龙66熔体系统
- 高温油气输送
2️⃣ 抗高压能力极强
相比ANSI法兰，grayloc卡兰结构更紧凑，但承压能力更高：
- 可轻松应对Class 1500–2500以上压力
- 实际工程中可达数十MPa甚至更高
👉 在PA66聚合、加氢裂化等场景表现突出
3️⃣ 安装效率提升3倍以上
传统法兰：
- 多螺栓紧固
- 需均匀预紧
grayloc连接器：
- 仅需卡箍锁紧
- 无需复杂对角紧固
👉 实测可节省60%以上安装时间，非常适合检修频繁装置
4️⃣ 空间占用减少（紧凑设计）
在FPSO模块、装置紧凑区中，grayloc卡兰的优势非常明显：
- 无长螺栓结构
- 轴向空间节省30–50%
- 适合高密度管道布局
5️⃣ 重复使用，降低运维成本
传统法兰垫片：
- 一次性使用
- 更换频繁
而grayloc密封环可重复使用（视工况），极大降低长期成本。
三、grayloc卡兰典型应用场景
✅ 1. 尼龙66（PA66）高压熔体系统
在INVISTA、Chemtex工艺中：
- 熔体齿轮泵进出口
- 挤出机连接
- 高压静态混合器
👉 grayloc卡兰可避免高温熔体结晶导致的泄漏风险
✅ 2. 高压氢气与加氢装置
在ENI EST、加氢裂化等装置中：
- 高压氢气管线
- 反应器进出口
- 高温高压阀门连接
👉 金属密封结构非常适合氢气小分子工况
✅ 3. FPSO及海上平台
- 模块空间紧凑
- 维护困难
👉 grayloc连接器减少安装空间 + 提高可靠性
✅ 4. 石化与炼油装置
- 高温油气管道
- 危险介质输送
- 高压泵出口
👉 越来越多炼厂开始用grayloc替代RTJ法兰
四、grayloc vs 传统法兰对比（SEO强化）
👉 综合来看：grayloc连接器在高压场景全面优于传统法兰
五、选型与工程建议（实战经验）
在实际项目中，建议重点关注：
✔ 材料选择
- Hub：A105 / LF2 / F6NM / 不锈钢
- Seal Ring：316 / 347 / Hastelloy
✔ 工况匹配
- 温度（高温/低温）
- 压力等级
- 介质腐蚀性
✔ 安装规范
- 确保密封面清洁
- 避免过度装配力
- 检查卡箍均匀受力
六、总结（百度收录核心段）
随着高压、危险介质工况不断增加，grayloc、grayloc卡兰、grayloc连接器正在逐步取代传统法兰，成为石化、氢能、尼龙66等领域的核心连接方案。
其优势不仅体现在零泄漏、高可靠性、安装便捷，更在于长期运维成本的大幅降低。
👉 对于追求高安全性、高效率的工程项目，grayloc已经不是“可选项”，而是“优选项”。
技术交流联系江苏弗里森流体工程技术有限公司，邮箱：[email protected]
