前言：构筑智能交互的“隐形能量脉络”——论微型功率器件选型的系统思维
在可穿戴设备迈向全天候智能伴侣的进程中，一款卓越的AI智能眼镜，不仅是光学、传感器与AI算法的精密融合，更是一部对电能转换与管理极度敏感的“微型系统”。其核心体验——持久的续航、即时的响应、轻盈无感的佩戴以及稳定的性能输出，最终都深深依赖于一个在方寸之间进行精密电能调控的底层模块：高效、微型化的功率开关与管理网络。
本文以系统化、协同化的设计思维，深入剖析AI智能眼镜在功率路径上的核心挑战：如何在满足超低静态功耗、高功率密度、优异热性能（尤其是低温升）和极致空间约束的多重苛刻条件下，为核心计算单元供电、微型电机驱动及多路传感器/显示负载的智能通断，甄选出最优的功率MOSFET组合。
在AI智能眼镜的设计中，功率管理模块是决定整机续航、热感、可靠性与体积的关键。本文基于对转换效率、空间占用、动态功耗管理与成本控制的综合考量，从器件库中甄选出三款关键MOSFET，构建了一套层次分明、优势互补的微型功率解决方案。
一、 精选器件组合与应用角色深度解析
图1: AI智能眼镜方案功率器件型号推荐VBQG1317与VB5460与VBC9216与产品应用拓扑图_01_total
1. 核心供电精控者：VBC9216 (Dual-N 20V, 7.5A, TSSOP8) —— 核心DC-DC同步降压下管
核心定位与拓扑深化：作为高性能同步降压转换器的双路下管（或可并联使用以降低单路阻抗），其极低的11mΩ（@10V） Rds(on)是提升轻载至满载整体效率的关键。20V耐压完美覆盖来自电池或USB-PD电源的5V-12V输入范围。双N沟道集成封装，为紧凑型多相降压或双路独立输出降压电路提供了高集成度选择。
关键技术参数剖析：
低栅压驱动优势：Vth典型值0.86V，且在2.5V/4.5V栅压下即能获得极低的导通电阻（17mΩ@2.5V，12mΩ@4.5V），使其非常适合由低电压（如3.3V）的电源管理IC直接高效驱动，无需额外的栅极驱动电压，简化了电路并降低了功耗。
动态性能与尺寸平衡：TSSOP8封装在提供优异散热能力的同时，保持了极小的占板面积。其低Rds(on)与适中的栅电荷（Qg）相结合，确保了高频开关下仍具备低开关损耗与导通损耗。
选型权衡：相较于更大封装的单管或Rds(on)更高的分立方案，此款在效率、空间占用和布线简化之间取得了最佳平衡，是核心计算单元（如处理芯片、NPU）供电电路的理想“能量阀门”。
2. 微型致动器驱动：VBQG1317 (30V, 10A, DFN6 2x2) —— 微型音圈马达/对焦电机驱动
核心定位与系统收益：用于驱动智能眼镜中的微型自动对焦马达、光学防抖（OIS）音圈电机或微型扬声器（振膜驱动）。其超低的17mΩ（@10V） Rds(on)和10A连续电流能力，在极小的2x2mm DFN封装内提供了强大的驱动能力。
驱动设计要点：极低的导通电阻意味着在驱动微型电机时，器件本身的功耗极低，热量产生少，避免了局部温升影响眼镜佩戴舒适度。其快速开关特性支持PWM精密控制，实现对焦或防抖的快速、精准定位。需注意其小封装下的散热路径设计，充分利用PCB铜箔散热。
3. 智能负载开关管家：VB5460 (Dual-N+P ±40V, SOP23-6) —— 多路传感器与显示电源智能切换
核心定位与系统集成优势：单片集成的N+P沟道互补MOS对，是实现智能眼镜中各种外围模块（如摄像头、深度传感器、环境光传感器、微型显示器背光）独立电源管理的完美硬件。±40V的耐压提供了充足的余量。
应用举例：N沟道可用于需要低侧开关或同步整流的电路；P沟道可直接用于高侧开关，由MCU GPIO轻松控制模块电源的通断，实现“按需供电”，极大延长待机时间。
PCB设计价值：SOT23-6超小封装，极大节省了宝贵的PCB空间，特别适合在眼镜腿或镜框内极其紧凑的布局。集成互补对简化了电路设计，减少了元件数量。

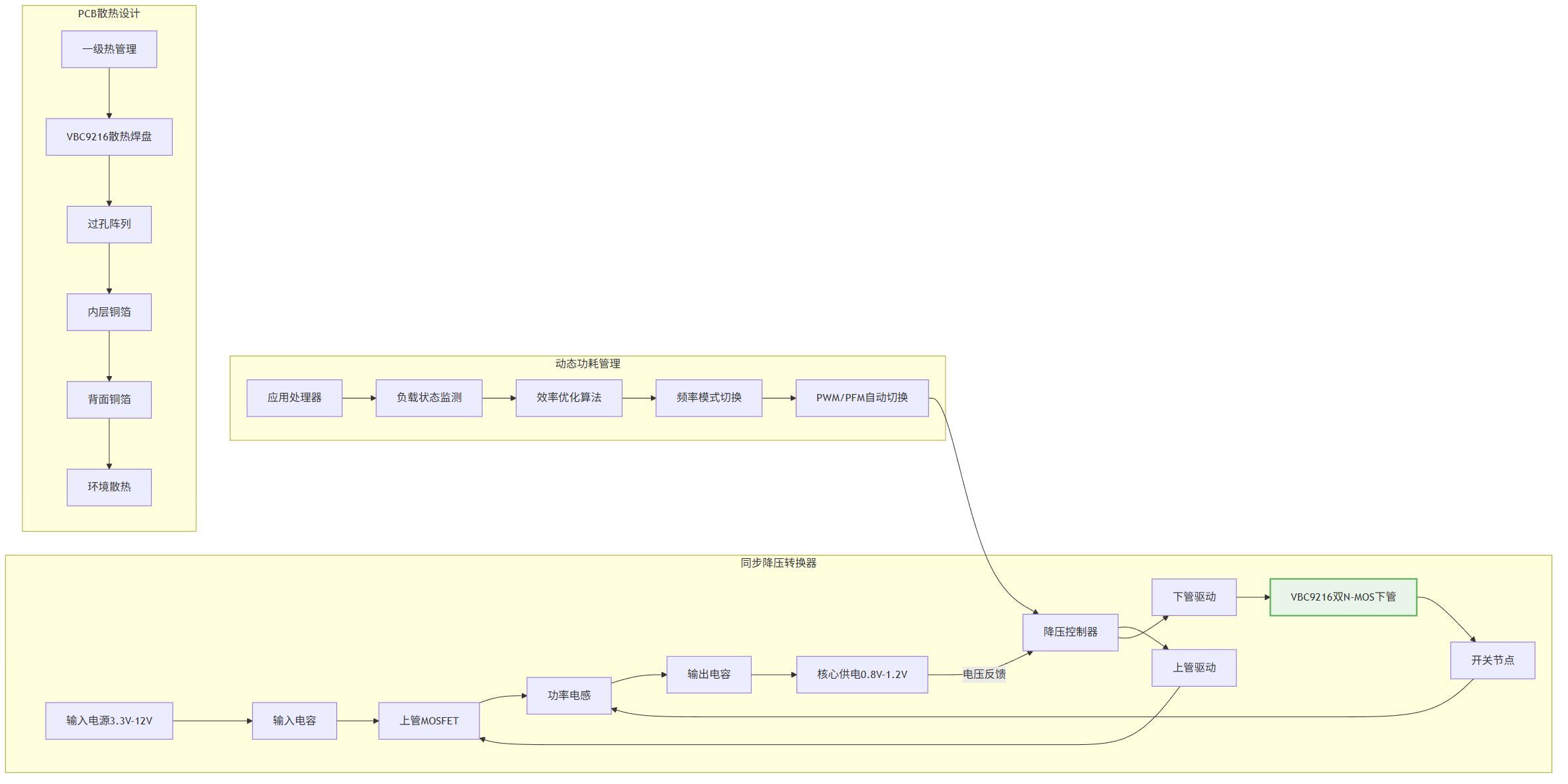

图2: AI智能眼镜方案功率器件型号推荐VBQG1317与VB5460与VBC9216与产品应用拓扑图_02_core
二、 系统集成设计与关键考量拓展
1. 拓扑、驱动与控制闭环
核心降压与PMU协同：VBC9216所在的高频同步降压电路，其开关频率和模式（如PWM/PFM）应由电源管理单元（PMU）根据CPU/NPU负载动态调整，以实现最佳能效。
微型电机精密控制：VBQG1317作为电机驱动桥臂的一部分，其开关时序需由专用的微型驱动器或集成H桥的IC控制，确保运动平滑精准，避免可闻噪声。
智能开关的动态功耗管理：VB5460的栅极由应用处理器（AP）或传感器中枢（Sensor Hub）直接控制，实现毫秒级响应速度的模块唤醒与休眠，构成动态功耗管理（DPM）的硬件基础。
2. 分层式热管理策略
一级热源（局部传导）：VBC9216是主要热源之一。需在其TSSOP8封装底部设计足够大的散热焊盘，并通过过孔阵列（Via Array）将热量传导至PCB内层或背面铜箔进行扩散。
二级热源（PCB均热）：VBQG1317虽然功耗低，但因封装极小，热阻相对较高。必须确保其下方及周围的PCB铜箔面积最大化，作为主要散热途径。
三级热源（环境散热）：VB5460控制的模块通常功耗较低，其自身损耗很小，主要依靠自然对流和微小的空气流动（如佩戴者行走时）散热。
3. 可靠性加固的工程细节
电气应力防护：
电池电压瞬变：所有器件耐压均需考虑锂电池充满电（约4.2V/8.4V）及可能的瞬态尖峰，并留有充足余量。
感性负载处理：为VBQG1317驱动的电机线圈配备续流二极管或使用集成续流保护的驱动IC。
栅极保护：在空间允许的前提下，为关键开关的栅极添加小型RC滤波或TVS保护，防止ESD或噪声干扰导致误开启或损坏。

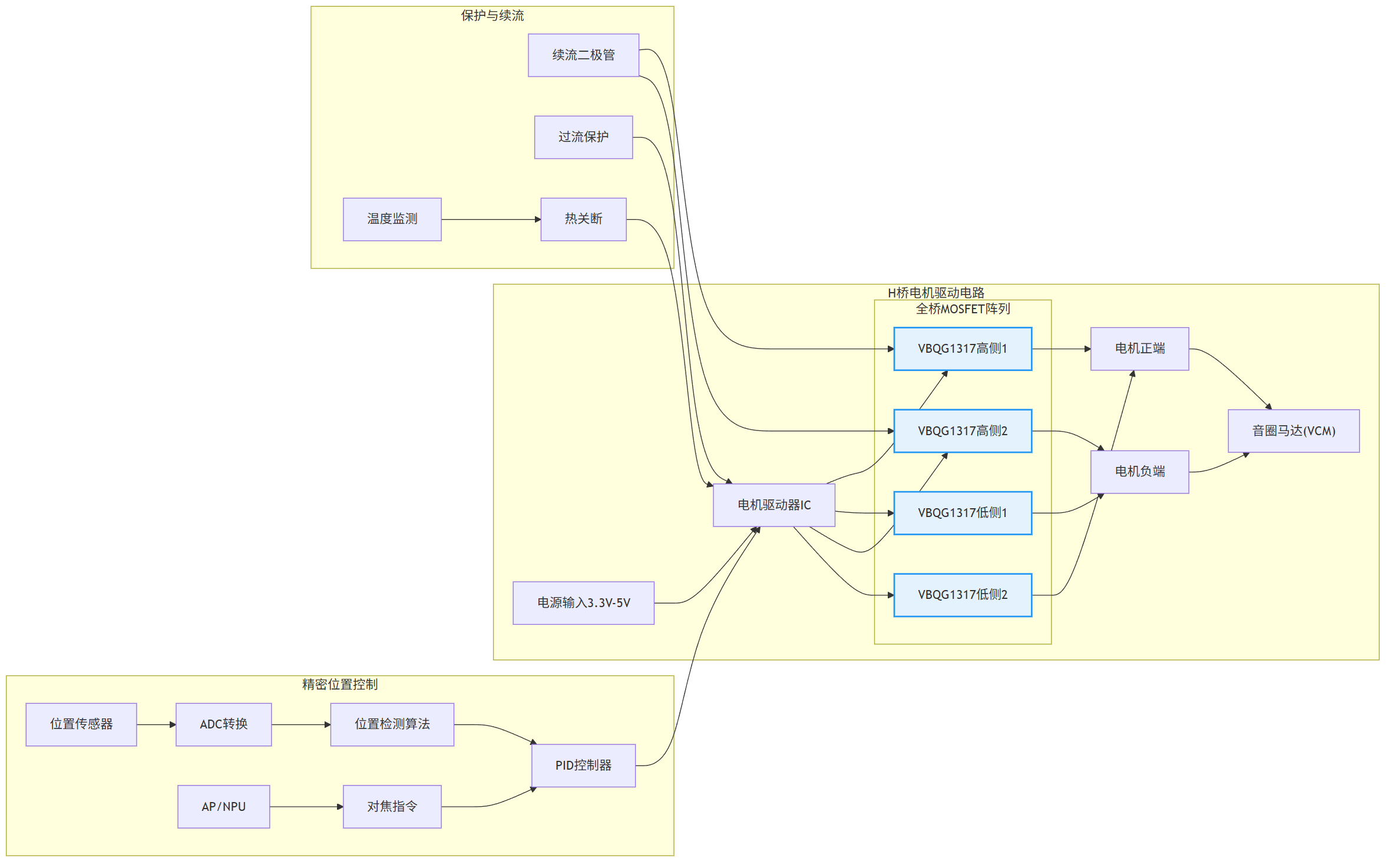

图3: AI智能眼镜方案功率器件型号推荐VBQG1317与VB5460与VBC9216与产品应用拓扑图_03_motor
降额实践：
电流降额：在眼镜狭小空间内，环境温度可能较高。需根据实际预计的PCB温度，对VBC9216和VBQG1317的连续电流能力进行充分降额，确保在高温环境下仍能稳定工作。
电压降额：确保在最高电池电压和开关尖峰下，各器件的VDS应力不超过其额定值的70-80%。
三、 方案优势与竞品对比的量化视角
续航提升可量化：采用VBC9216的高效同步降压方案，相比传统LDO或低效降压，在典型工作场景下可将核心供电效率提升10-20%，直接转化为续航时间的延长。
空间节省可量化：使用VB5460一颗器件替代分立N+P MOS对，可节省超过60%的PCB面积，并为眼镜的轻薄化设计做出关键贡献。
热体验优化：VBQG1317和VBC9216的低Rds(on)特性，从源头上减少了发热量，结合有效的PCB散热设计，可确保眼镜关键接触部位（如镜腿）无明显温升，提升佩戴舒适度。
四、 总结与前瞻
本方案为AI智能眼镜提供了一套从核心供电到微型致动，再到智能负载管理的完整、微型化功率链路。其精髓在于 “极致能效、空间为王”：
核心供电级重“高效集成”：在有限空间内追求最高转换效率与集成度。
微型驱动级重“强力微形”：在微型封装内提供最大驱动能力，实现精准光学控制。
负载管理级重“灵活互补”：通过互补集成，以最小空间代价实现复杂的电源域管理。
未来演进方向：
更高集成度PMIC：趋向于将多路降压、负载开关、电池管理及电机预驱等功能集成于单颗PMIC中，进一步简化设计。

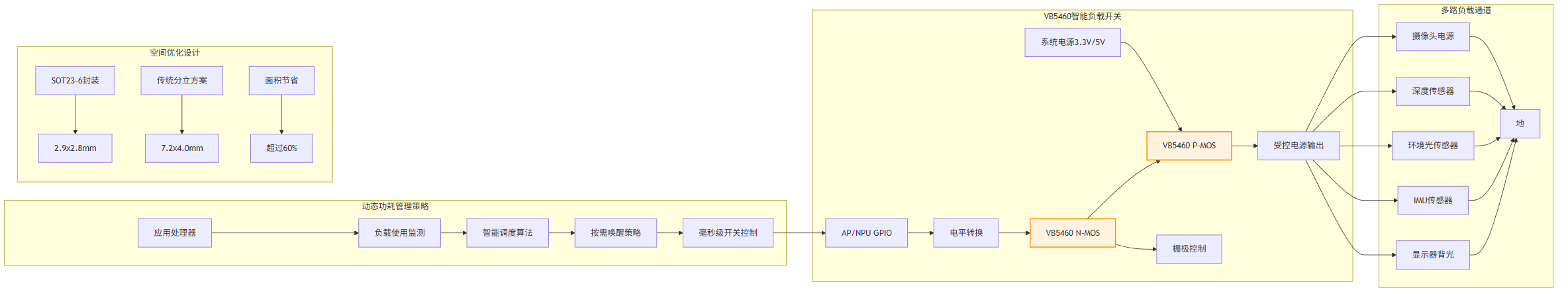

图4: AI智能眼镜方案功率器件型号推荐VBQG1317与VB5460与VBC9216与产品应用拓扑图_04_load
超低功耗器件：对Rds(on)与栅极电荷（Qg）进行协同优化，推出专为1.8V/3.3V栅压驱动优化的超低功耗MOSFET系列，进一步降低驱动损耗和静态电流。
工程师可基于此框架，结合具体智能眼镜的算力平台功耗、光学模组驱动需求、传感器组合及目标续航时间进行细化和调整，从而设计出体验卓越、具有市场竞争力的可穿戴产品。
