在工业流量测量领域，涡街流量计（Vortex Flowmeter）是一个独特的存在。它不像电磁流量计那样要求介质导电，也不像涡轮流量计那样需要运动部件，更不像超声波流量计那样对气泡极度敏感。它凭借结构简单、适用介质广泛、压损小、可靠性高等优势，在蒸汽、气体、液体测量中占据重要地位。
那么，涡街流量计是如何工作的？它适用于哪些场合？如何选型、安装、维护？与电磁流量计相比有何优劣？今天，行澳科技结合多年研发与现场经验，为你系统讲解涡街流量计的全貌。
一、涡街流量计是什么？30秒快速了解
涡街流量计（又称旋涡流量计）是一种基于卡门涡街原理的速度式流量计。当流体流经非流线型旋涡发生体时，会在其两侧交替产生有规律的旋涡（涡街），旋涡的频率与流速成正比，通过检测频率即可计算流量。
核心特点：
- ✅ 可测液体、气体、蒸汽（导电或不导电均可）
- ✅ 无运动部件，可靠性高，维护量小
- ✅ 压损小（约为差压式流量计的1/3~1/2）
- ✅ 量程比宽（一般10:1~30:1）
- ✅ 数字输出，便于与PLC/DCS集成
局限性：
- ❌ 对低流速不敏感（液体需≥0.3m/s，气体需≥3m/s）
- ❌ 受管道振动影响较大（需远离振动源）
- ❌ 上游直管段要求较高（前15~20D，后5D）
- ❌ 不能用于粘度过高（>30cP）的介质
二、涡街流量计工作原理：卡门涡街的工程应用

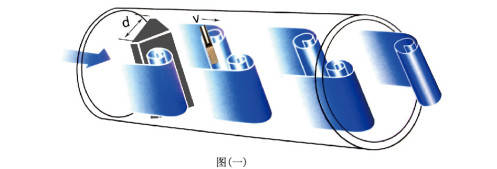

1. 卡门涡街现象
1911年，匈牙利物理学家冯·卡门发现：当流体流过非流线型障碍物时，会在其后部交替产生两排旋转方向相反的旋涡，这些旋涡形成一条“涡街”，且涡街的频率与流速成正比。
2. 涡街流量计的工作过程
- 在管道中设置一个旋涡发生体（三角形、梯形或T形柱体）
- 流体流过发生体时，两侧交替产生旋涡
- 旋涡频率 ff 与流速 vv 的关系：
- f=St⋅vdf=St⋅dv
- 其中 StSt 为斯特罗哈尔数（一定雷诺数范围内为常数），dd 为发生体特征宽度
- 检测元件（压电晶体、电容、应变片等）将旋涡频率转换为电信号
- 转换器根据频率计算出体积流量（或质量流量，需温压补偿）
关键点：
- 在一定的雷诺数范围内（Re ≈ 2×10⁴ ~ 7×10⁶），StSt 为常数，频率与流速线性关系良好
- 测量精度通常为 ±0.5%~±1.0%（液体）或 ±1.0%~±1.5%（气体/蒸汽）
3. 旋涡检测方式对比
行澳科技涡街流量计主流采用压电晶体检测，针对高温蒸汽可选电容式或带散热片的结构。
三、涡街流量计的组成与分类
1. 基本组成
2. 常见分类
- 一体式：传感器与转换器一体，适用于普通环境
- 分体式：转换器远离高温或振动现场，电缆连接
- 温压补偿一体化：内置温度、压力传感器，直接输出质量流量或标准体积流量（适用于蒸汽、气体）

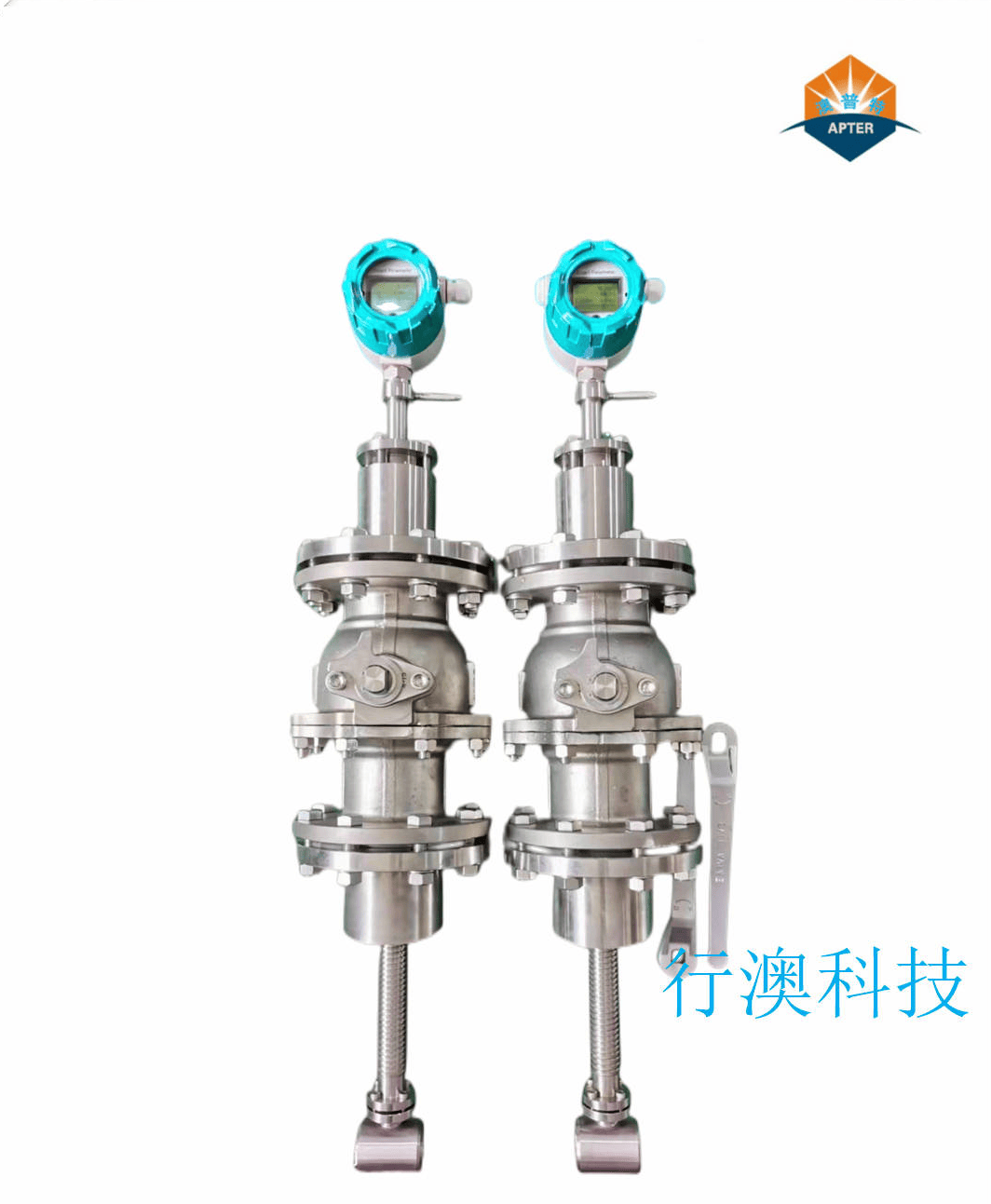

- 插入式：适用于大管道（DN300以上），成本低但精度略低
四、涡街流量计的选型：6步搞定
第1步：确认介质类型
- 液体：水、化学品、轻质油（粘度≤30cP）
- 气体：空气、天然气、氮气、氧气等
- 蒸汽：饱和蒸汽、过热蒸汽（需注意温度和压力）
第2步：确定工况参数
- 流量范围（最小、常用、最大）
- 操作温度、操作压力
- 介质密度、粘度（用于低流速检查）
第3步：计算最小流速
涡街流量计有下限流速要求：
- 液体：≥0.3~0.5 m/s
- 气体：≥3~5 m/s
- 蒸汽：≥4~6 m/s
若实际流速低于下限，应选择缩径或换用其他类型流量计。
第4步：选择口径
- 首选与管道相同口径
- 若流速过低，可采用缩径（缩径后需考虑压损）
- 若流速过高（>70m/s气体），应扩径
第5步：选择材质与连接方式
- 表体材质：不锈钢304/316L为主，也可选碳钢（成本低）
- 旋涡发生体材质：一般为316L或双相不锈钢

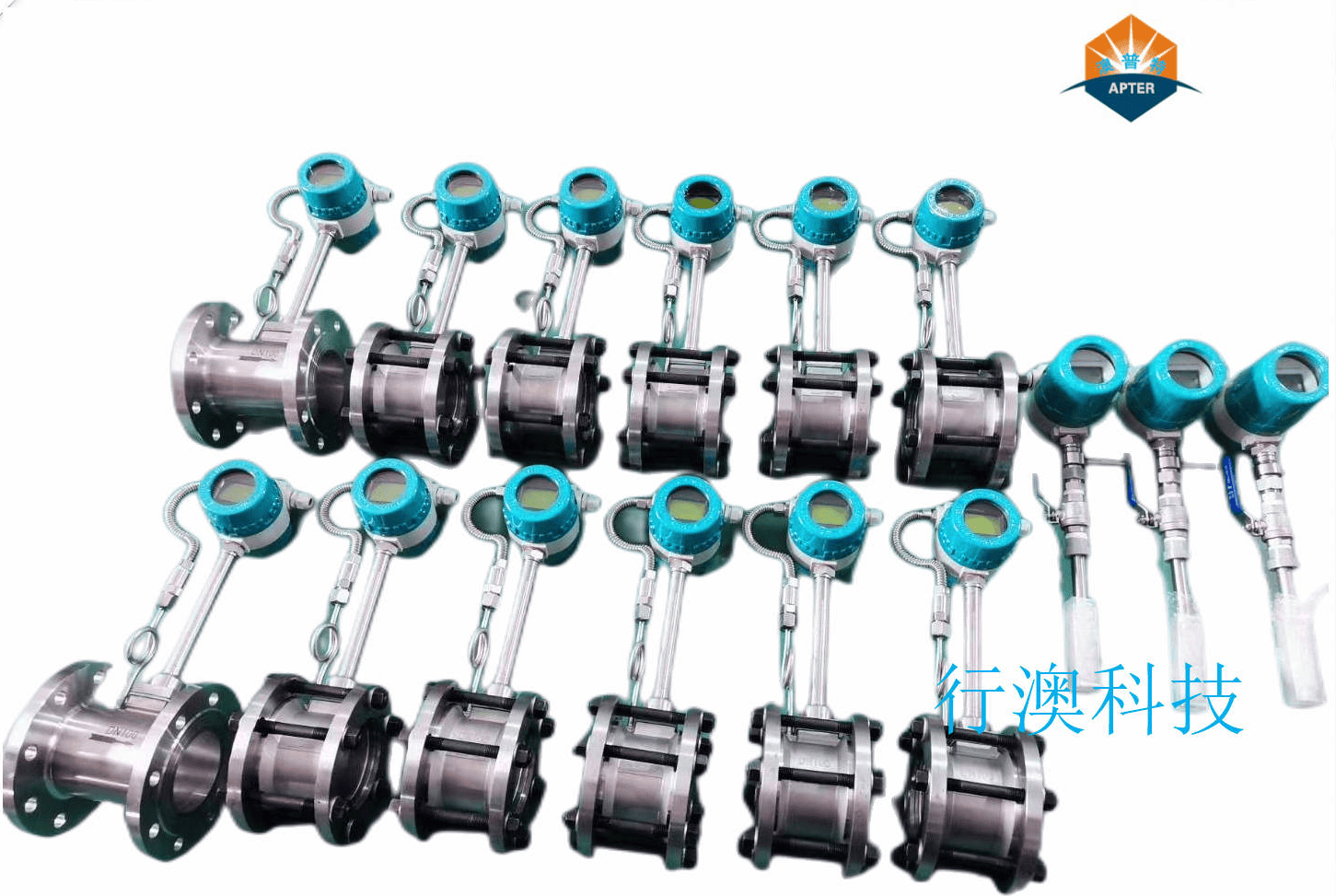

- 连接方式：法兰式（标准）、夹持式（对夹式，节省空间）、螺纹式（小口径）
第6步：选择输出与防爆
- 输出：4-20mA（标配）、脉冲（用于总量）、Modbus、HART
- 温压补偿：测量蒸汽或气体质量流量时必需
- 防爆：Exd隔爆或Exia本安
- 行澳科技提供免费选型表，只需提交介质、口径、温度、压力、流量范围，工程师24小时内出具选型方案。
五、涡街流量计的安装要点：8个关键细节
安装质量直接影响涡街流量计的测量精度与稳定性。
1. 直管段长度要求
- 上游直管段：≥15D（无弯头、阀门等扰动）
- 下游直管段：≥5D
- 若上游有多个弯头或阀门，需延长至20~30D，或加装整流器
2. 流向必须正确
- 表体上标有箭头，必须与流体方向一致
3. 避免安装在管道高点
- 液体测量时，高点易积聚气体，干扰旋涡
4. 避开振动源
- 涡街流量计对管道振动敏感（尤其2~100Hz的机械振动）
- 不得安装在泵出口、压缩机旁、有强烈振动的管段
5. 前后直管段的内径应与流量计内径一致
- 变径处会产生额外扰动，建议采用渐缩管或渐扩管，并保证足够直管段
6. 液体测量时保证满管
- 安装位置应低于管道顶部，避免出现气液两相
7. 蒸汽测量时注意保温和排水
- 安装前需设置疏水阀，防止冷凝水冲击发生体
8. 电气接线与接地
- 信号线应使用屏蔽电缆，单独穿管，远离强电
- 接地电阻≤10Ω
六、涡街流量计的参数设置与调试
安装完成后，需在转换器上设置以下参数：
行澳科技涡街流量计转换器具有中文菜单、一键设置、现场调试向导，可大幅简化操作。
七、涡街流量计 vs 其他常用流量计
选型建议：
- 导电液体：首选电磁流量计（精度高、直管段短）
- 蒸汽、气体、不导电液体：涡街流量计性价比高
- 高粘度液体（>30cP）：涡街不适用，改用容积式或质量流量计
八、涡街流量计的常见故障与排除
九、行澳科技涡街流量计的优势

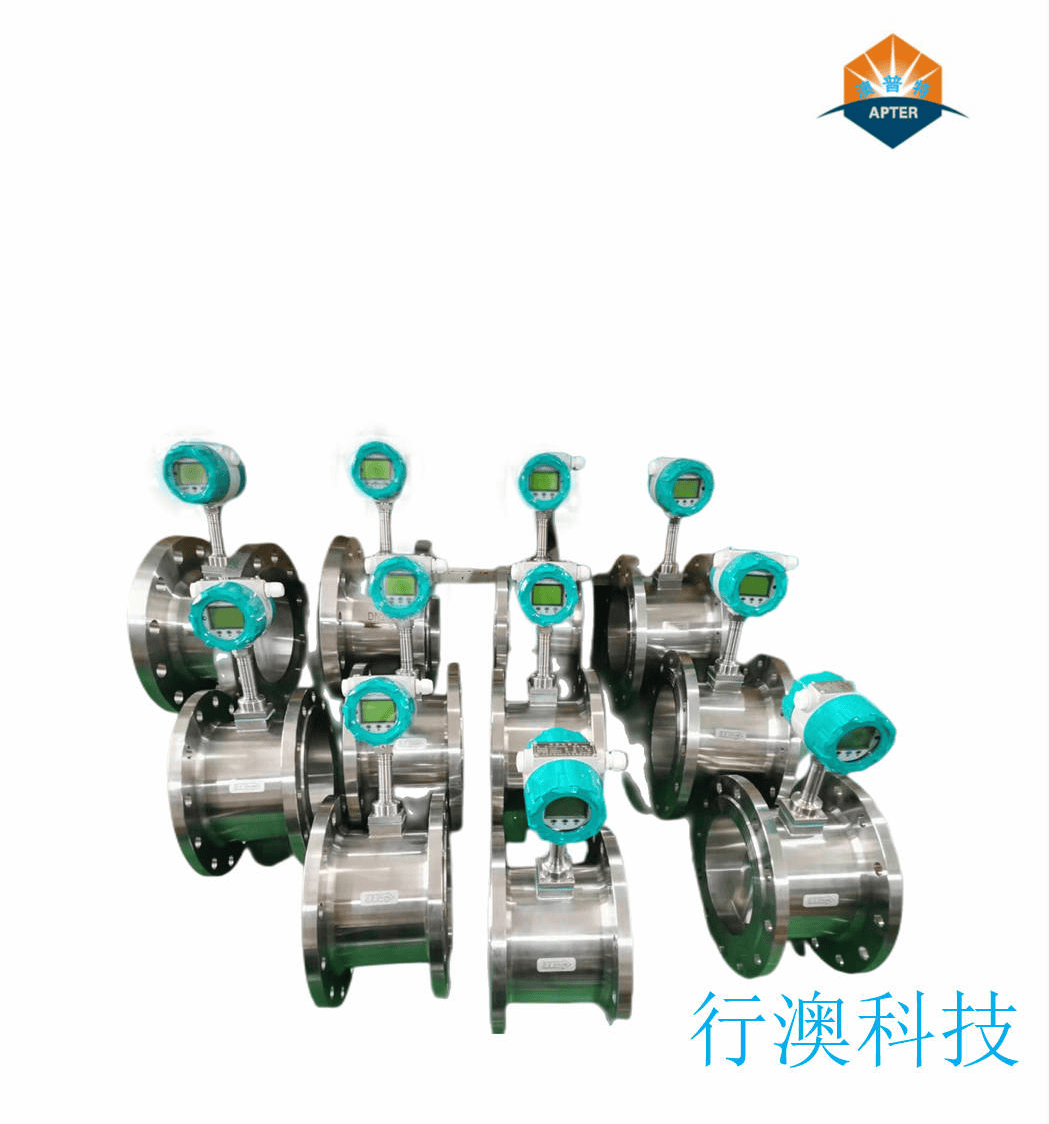

行澳科技在涡街流量计领域拥有成熟的设计与制造经验，产品覆盖DN15~DN500，可满足液体、气体、蒸汽等多种工况。
我们的核心优势：
- 高稳定性发生体设计
- 采用优化的梯形或T形发生体，斯特罗哈尔数线性范围宽，低流速下依然稳定。
- 智能检测与抗振技术
- 压电晶体差分检测 + 软件滤波算法，有效抑制管道振动干扰（可达1g振动环境下正常工作）。
- 温压补偿一体化
- 可选内置温度传感器和压力传感器，直接输出质量流量或标况体积流量，无需外接设备。
- 高温型可达400℃
- 采用电容式检测或长散热片结构，适用于过热蒸汽和高温气体。
- 实流标定
- 每台涡街流量计均在水/空气/蒸汽实流装置上逐台标定，附可追溯报告。
- 快速交付与技术支持
- 常规口径现货，定制产品15天交货。提供选型、安装、调试远程指导，全国48小时上门服务。
客户案例：

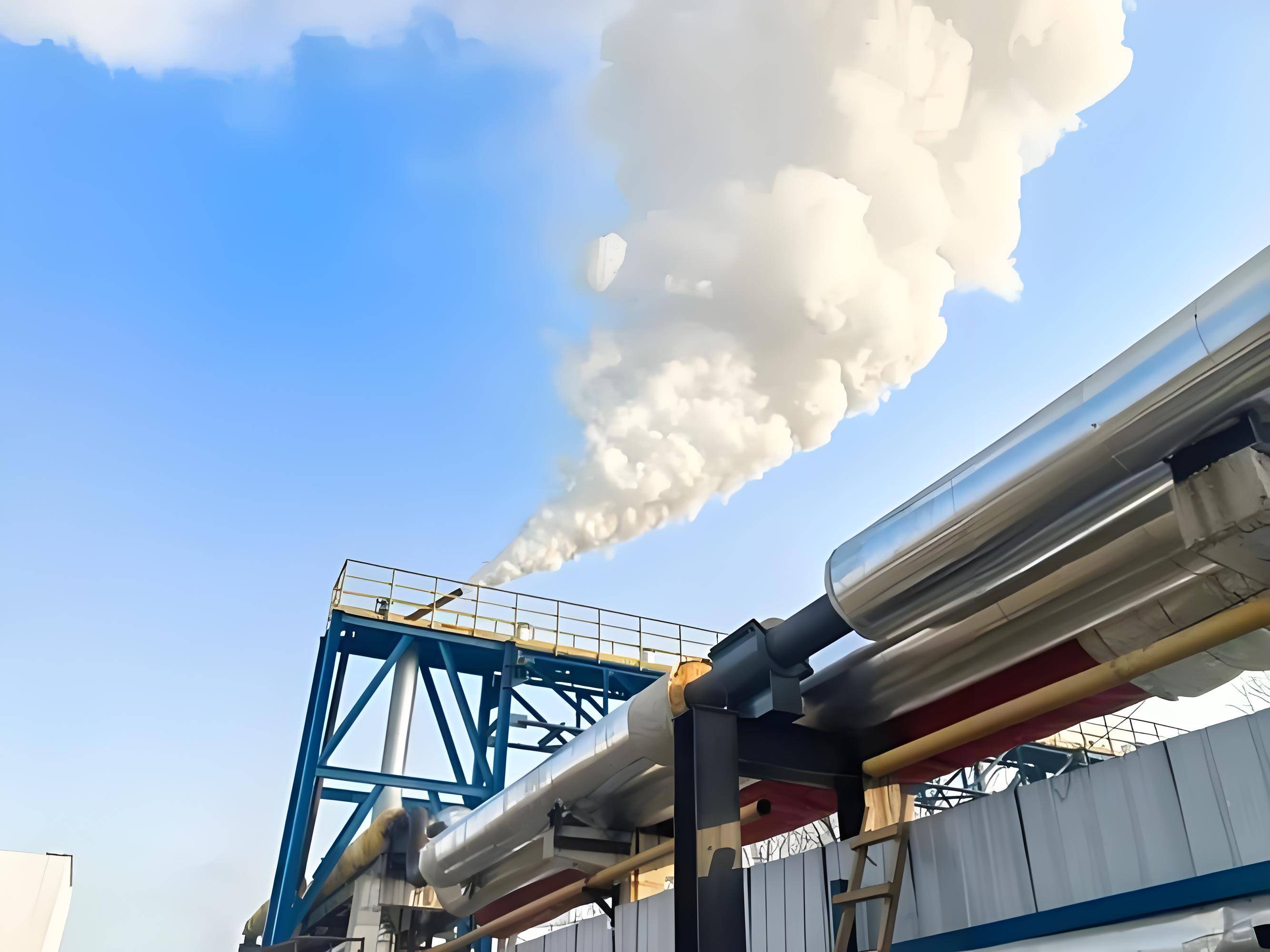

- 某热电厂：DN200涡街流量计用于饱和蒸汽计量，替换孔板后压损降低60%，年节约能耗成本数十万元。

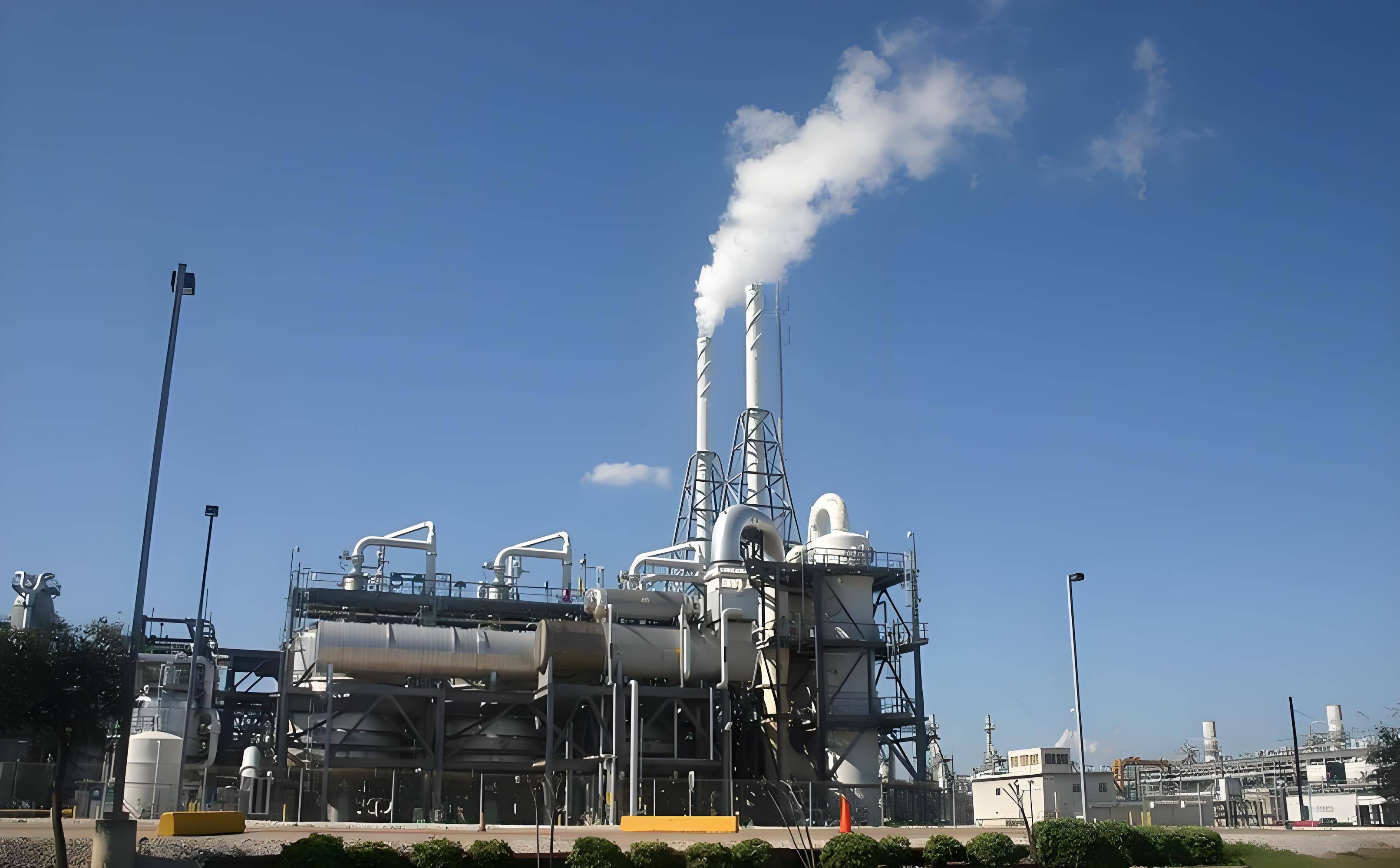

- 某空分装置：DN80涡街流量计测量氧气，长期稳定运行4年无故障。
十、总结：涡街流量计，你的“多面手”流量计
涡街流量计以其广泛的介质适应性、无运动部件、适中价格、可靠性能，成为工业流量测量中的重要一员。尤其在蒸汽、气体、不导电液体的测量场景中，它是性价比极高的选择。
选购涡街流量计的要点回顾：
- 确认介质类型与工况参数
- 确保实际流速高于下限
- 满足直管段要求
- 远离振动源
- 选择带温压补偿（蒸汽/气体）
- 从正规生产厂家采购，要求实流标定
行澳科技致力于提供高品质的涡街流量计和专业的售前售后服务。如果你正在为蒸汽计量、气体流量、不导电液体测量而烦恼，欢迎联系行澳科技，获取选型建议与报价。
📞 访问行澳科技官方网站，下载涡街流量计产品手册、选型表格与安装指南。
让测量更精准，让过程更高效——行澳科技，您身边的流量测量专家。
