带数据传输功能的扭力角度数字扭矩扳手产品说明一、产品概述

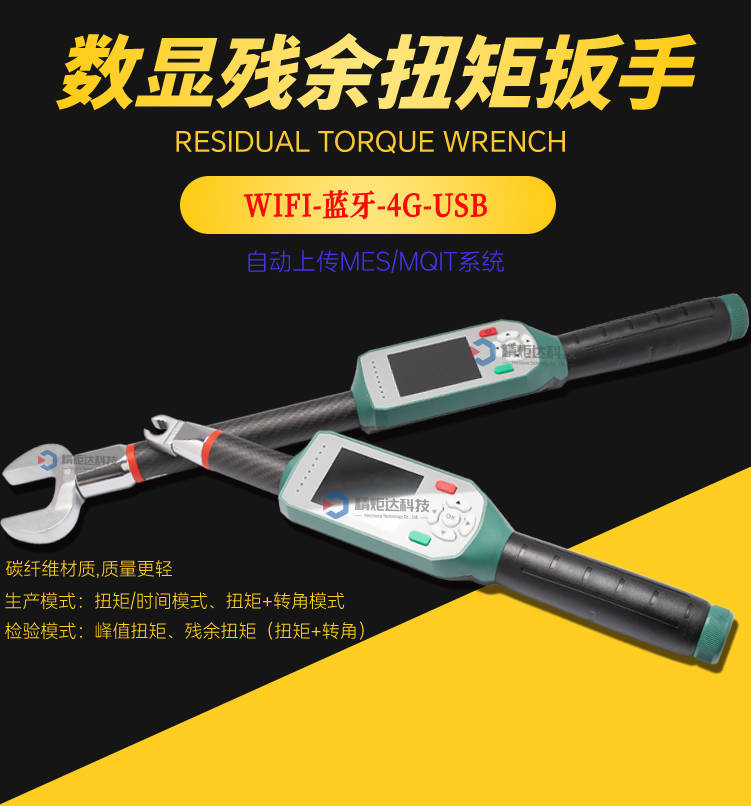

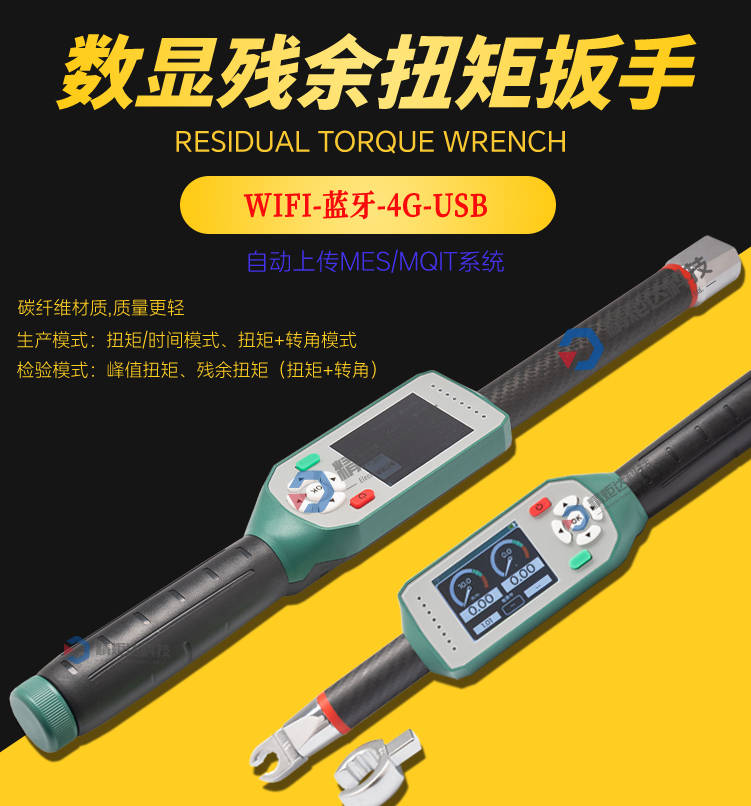

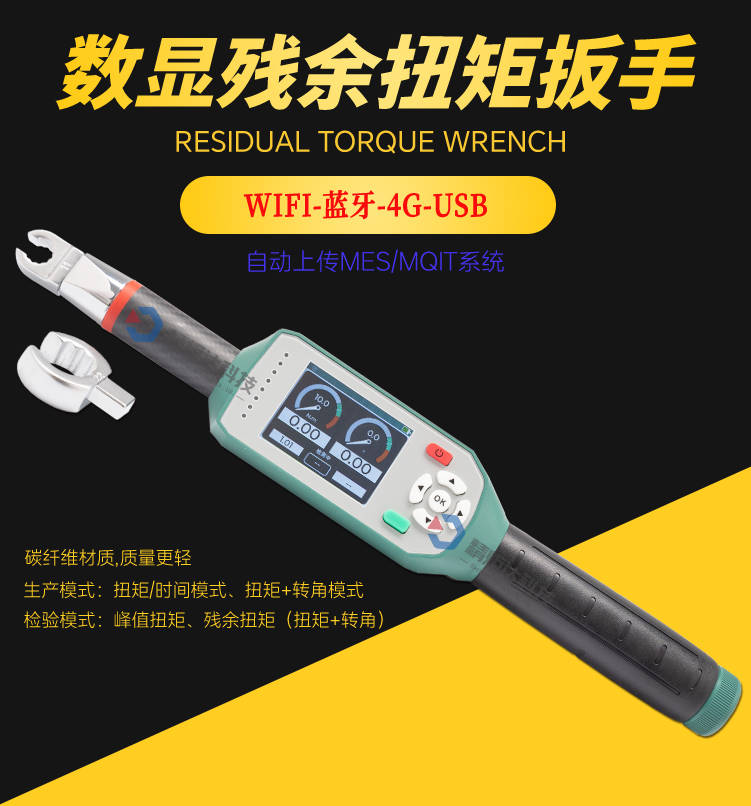

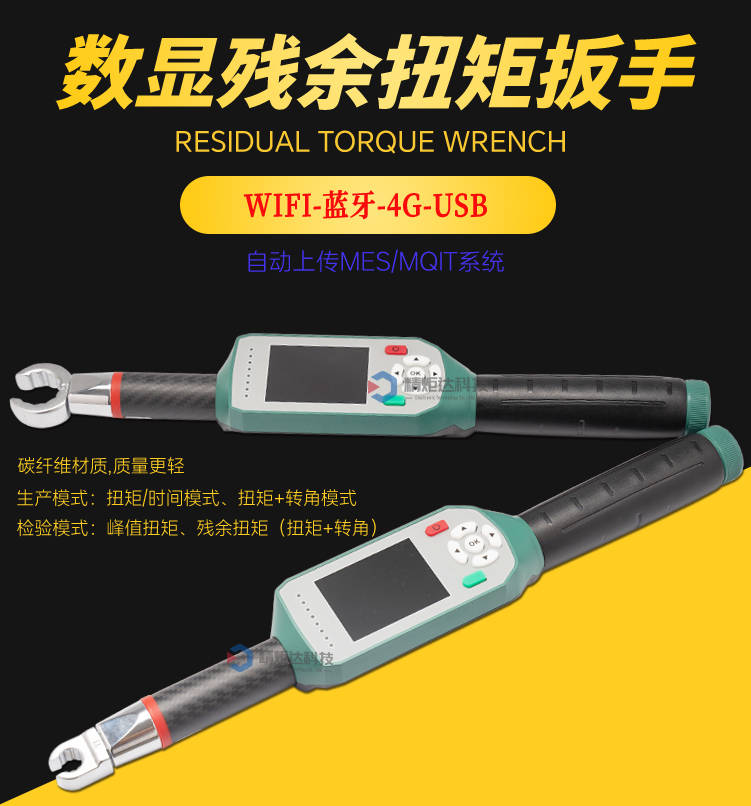

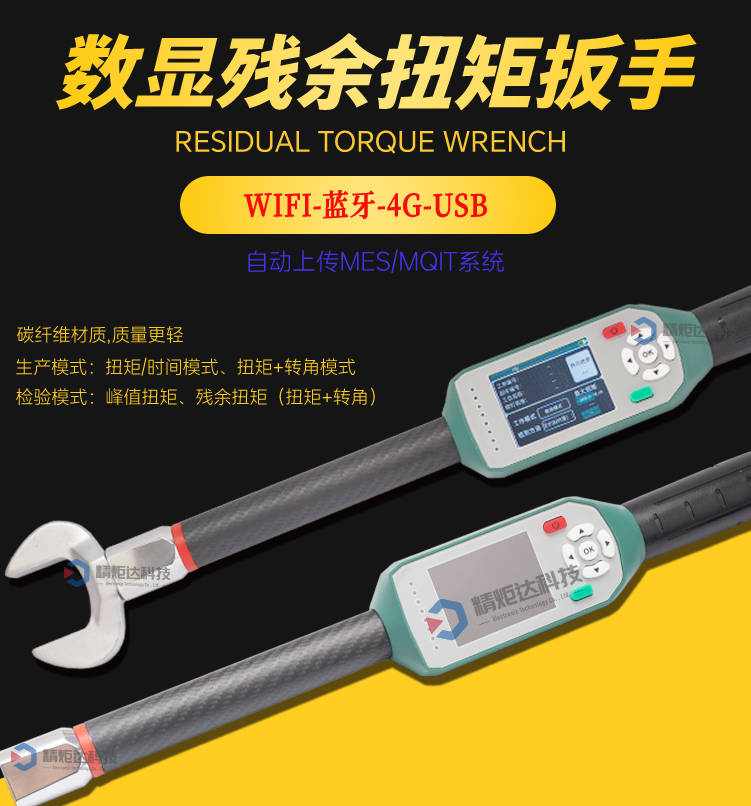

成都精炬达电子科技有限公司生产的这款JD-CSC系列带峰值扭矩曲线传输功能的扭力角度双曲线数字显示扭矩扳手，是一款集成高精度扭矩测量、角度检测、数据实时传输与上位机分析功能的智能力矩测量工具。该产品打破了传统扭矩扳手仅能现场显示测量值的局限，通过数字化采集与无线/有线传输技术，将每次拧紧作业的扭矩、角度数据同步上传至配套上位机软件，自动生成扭矩-角度双曲线与峰值扭矩曲线图，为工业拧紧过程的质量管控、工艺验证、故障溯源提供完整的数据支撑，目前广泛应用于汽车制造、航空航天、高端装备、风电新能源、精密机械装配等对拧紧质量要求极高的领域。
二、核心功能特点
1. 高精度扭矩与角度双参数测量
产品采用高精度应变式扭矩传感器与增量式角度编码器组合方案，扭矩测量精度可达±1%FS，角度测量精度可达±1°，满足大部分工业场景的拧紧工艺要求。支持峰值扭矩保持、实时扭矩跟踪、拧紧角度计数三种测量模式，可适配不同的拧紧作业需求：在螺栓紧固作业中，可自动捕捉最终峰值扭矩并锁定显示；在过程检测场景中，可实时显示当前扭矩数值变化；在转角法拧紧工艺中，可同时监测扭矩与角度双参数，判断是否符合工艺要求。
2. 双曲线数字显示与直观数据呈现
配备高清晰LCD数字显示屏，支持扭矩、角度双参数同屏显示，同时可根据作业过程动态生成扭矩-角度变化趋势的双曲线示意，操作人员可在现场直观观察拧紧过程中扭矩随角度的变化规律，快速判断拧紧是否存在异常，如提前屈服、延迟预紧等问题。数字显示分辨率可达0.1N·m，即使小扭矩量程也能清晰分辨数值变化，避免读数误差。
3. 自动生成峰值扭矩曲线图
产品内置数据存储模块，可单存储数千组拧紧作业数据，每次作业过程中，系统会按固定频率采集扭矩与角度数据，作业完成后自动整理生成完整的扭矩变化过程曲线，突出显示峰值扭矩的位置与数值。存储的曲线数据可随时调用查看，也可批量导出至上位机进行进一步分析。
4. 上位机软件连接与数据深度分析
支持蓝牙无线传输与USB有线传输两种连接方式，可快速与电脑端上位机软件建立连接，实现数据实时上传、历史数据导出、工艺参数设置、曲线分析等功能。上位机软件可批量导入所有测量数据，自动生成标准的峰值扭矩曲线图与扭矩-角度双曲线，支持单组数据对比、多组数据批量统计分析，可自动计算扭矩平均值、标准差、合格率等质量参数，还可将数据导出为Excel、PDF等格式文件，方便生成质量报告归档保存。
三、核心技术原理
1. 扭矩测量原理
当扳手施加扭矩时，弹性杆发生微小形变，粘贴在弹性杆上的高精度应变片将形变转化为电阻变化，再通过高精度惠斯通电桥与信号放大电路，将电阻变化转化为可测量的电压信号，经过AD采样与单片机数据处理，最终得到精准的扭矩数值。该方案相比其他测量方式，具有稳定性好、精度高、抗干扰能力强的优势，适合长期频繁使用的工业场景。
2. 扭矩-角度双曲线生成原理
角度编码器安装在扳手驱动头位置，同步采集每一次转动的角度增量，单片机系统同步采集对应时间点的扭矩数值与角度数值，建立以角度为横坐标、扭矩为纵坐标的二维数据序列，在显示屏与上位机软件中拟合生成连续的扭矩-角度变化曲线，即行业内常说的扭矩-角度双曲线，该曲线能够直观反映螺栓从贴合到预紧再到屈服的整个过程，是转角法拧紧工艺最重要的分析依据。
3. 峰值扭矩曲线传输原理
系统自动识别每一次拧紧作业的起始点与结束点，作业完成后自动锁定本次作业的最大扭矩值即为峰值扭矩，同时将整段过程的扭矩随时间变化的数据整理打包，通过蓝牙或USB传输至上位机软件，上位机软件对接收到的数据进行解析后，自动绘制时间-扭矩峰值曲线图，完整保留作业过程的所有数据细节，方便后续工艺分析与质量追溯。
四、产品优势对比
五、典型应用场景
- 汽车整车与零部件制造：适配发动机、底盘、动力电池等关键部件的拧紧工艺要求，可对每一颗螺栓的拧紧过程进行数据记录与曲线分析，满足汽车行业严苛的质量追溯要求。
- 航空航天装备制造：航空航天领域对螺栓连接的可靠性要求极高，通过扭矩-角度双曲线分析，可以精准判断螺栓预紧状态，避免过拧或欠拧引发的安全隐患。
- 风电新能源装备装配：风电塔筒、叶片等大型部件的螺栓连接需要严格控制扭矩与角度，本产品可实时传输数据至现场管控终端，自动生成检测报告，降低人工记录误差。
- 工艺研发与验证：在新的拧紧工艺开发过程中，上位机的曲线分析功能可以帮助工程师快速获取不同参数下的拧紧特性，优化工艺参数，缩短研发周期。
- 质量检测与溯源：对已完成装配的产品进行抽检测量，可保存完整的峰值扭矩曲线，作为质量验收与问题溯源的依据。
六、上位机软件功能介绍
配套上位机软件针对工业拧紧场景开发，具备以下核心功能：
- 参数设置：可根据不同的工艺要求设置扭矩报警阈值、角度报警阈值、单位切换（N·m、lbf·ft、lbf·in等）、采集频率等参数。
- 实时监控：连接扳手后可实时显示当前扭矩、角度数值，同步动态绘制实时扭矩曲线，远程监控拧紧作业过程。
- 数据管理：支持按批次、工位、操作人员分类存储测量数据，支持快速查询、筛选历史数据，支持批量导出。
- 曲线分析：自动生成峰值扭矩曲线图与扭矩-角度双曲线，支持缩放、拖动查看细节，支持多组曲线叠加对比，直观分析不同批次、不同操作人员的拧紧差异。
- 报告生成：可自动生成标准化的拧紧质量检测报告，包含基本信息、统计数据、曲线图片，可直接导出打印用于质量归档。
