BS 476-11标准描述
BS 476-11 Fire tests on building materials and structures - Method for assessing the heat emission from building materials
BS 476-11建筑材料和结构的防火试验——建筑材料热释放量评估方法
BS 476-11标准介绍
BS 476-11标准描述了一种评估建筑材料在750℃温度下插入炉中时热释放的方法，主要用于评估建筑材料在火灾中的燃烧性能，并不评估材料对火灾蔓延的影响。按照BS 476-11标准进行的测定，可为建筑设计及消防安全提供重要的依据，满足对建材防火安全的要求。
BS 476-11标准适用范围
BS 476-11标准只适用于简单材料或材料混合物，无论是人工制造还是自然存在，只要是合理均匀且可获得代表样本的材料都适用。
注意：BS 476-11标准不适用于评估材料组合，例如表面涂层、夹层或含有分层材料的组合。

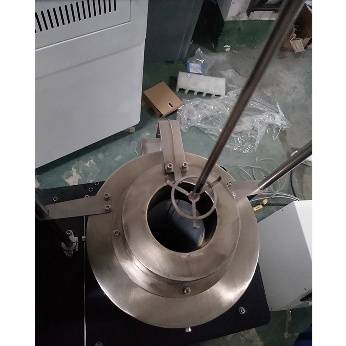

BS 476-11标准测试方法
1.试样准备：

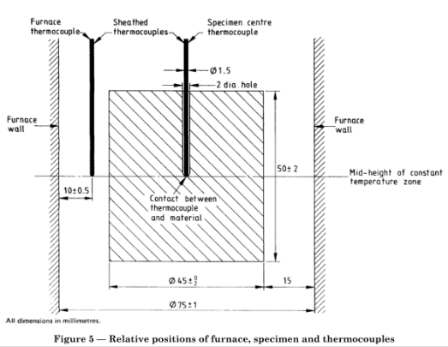

样本应为圆柱形，每个样本的直径为45±0.2毫米，高度为50±2毫米。在试样的几何中心处，需制作一个长度足够的直径为2毫米的孔，以便定位样本的热接头。在进行测试前，试样应在23±2℃和50±10%的相对湿度下进行恒重调节。
2.测试步骤：

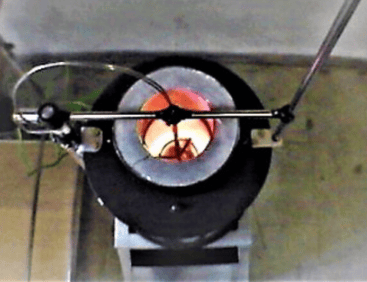

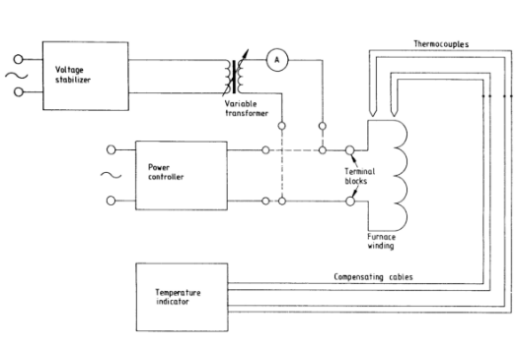

确保熔炉的稳定，按照前述记录的平均温度作为熔炉的初始温度。称量试样并记录试样的质量及尺寸，按照说明将试样插入试样热电偶。在5秒内将试样放置于熔炉指定的位置后，立即开始计时。在整个测试过程中记录熔炉热电偶的温度及试样热电偶的温度，直至达到最终温度平衡状态。
记录最终温度、最大熔炉温度、最大试样温度，以及测试结束时的熔炉温度和试样温度。试样冷却到室温后，回收试样中的所有残渣，并将其作为试样未燃尽的一部分，进行称量并记录。观察测试过程中任何持续火焰的出现及持续时间（持续火焰为持续存在5秒或更长时间的火焰）。
BS 476-11标准判断依据
测量并计算温升、持续燃烧的时间、质量损失来判断建筑材料的燃烧性能。
1.温升（Temperature Rise）
温升是试验过程中，热电偶测得的样品中心或表面最高温度与炉内初始平衡温度的差值，反映材料的放热能力，温升越高，说明材料贡献的火灾热荷载越大，最高温升不应超过50℃。
2.持续燃烧时间（Duration of Flaming）
持续燃烧时间指的是试样在熔炉内出现可见火焰并持续燃烧的时间，反应材料的引燃敏感度。持续燃烧时间通常要求为0秒（即完全无火焰）。若有火焰，通常不能超过10秒。
3.质量损失 (Mass Loss)
质量损失指试验前后试样质量的差值，通常以百分比表示。反映材料在高温下分解、氧化或挥发掉的物质总量，质量损失应控制在极低范围。
赛德斯威（SATISFY）可提供BS 476-11等建筑材料及其构件的阻燃测试服务，包括产品评估, 测试跟进, 报告解读, 改善建议等，如需了解更多，请联系赛德斯威客服。
未经允许，严禁洗稿或搬运。
