导语： 在机械传动领域，齿轮设计一直是工程师们的核心技能。如何高效、精准地完成齿轮设计？Kisssoft作为行业领先的齿轮设计软件，能为你带来什么？本文为你揭秘！
为什么齿轮设计如此重要？
齿轮作为机械传动的"心脏"，其设计质量直接影响设备的性能、寿命和可靠性。从汽车变速箱到工业机器人，从风力发电到航空航天，齿轮无处不在。而掌握专业的齿轮设计工具，已经成为现代机械工程师的必备技能。
全球齿轮标准体系一览
进行齿轮设计之前，了解行业标准是第一步。Kisssoft支持全球主流标准体系：
国际标准：
• ISO标准：ISO 1122-1（几何定义）、ISO 6336系列（强度计算）、ISO 1328-1（精度等级）
• AGMA标准：美国齿轮制造商协会标准，包括ANSI/AGMA 2101-D04（圆柱齿轮）、AGMA 2009-B01（锥齿轮）
• DIN标准：德国工业标准DIN 3990系列
中国标准：
• GB/T 3374.1-2010 齿轮术语和定义
• GB/T 1357-2008 通用机械和重型机械用圆柱齿轮模数
• GB/T 2363-2025 小模数渐开线圆柱齿轮精度
掌握这些标准体系，是进行国际化齿轮设计的基础。
Kisssoft三阶段设计法
Kisssoft的设计流程科学严谨，分为三个递进阶段：
Stage I：宏观几何粗略设计
这是设计的起点，核心参数是中心距（a）和齿宽（b）。在这个阶段，工程师需要明确设计目标，输入基本参数，软件会生成多个可行方案供选择。
关键技巧： 在齿宽设计中，b/m（齿宽与模数比）是重要参考指标，通常key in值为6左右。计算后会呈现多个方案，需要综合考虑承载能力、空间限制和成本因素。
Stage II：宏观几何精细设计
进入精细化阶段，需要重点关注：
• 齿面宏观参数优化
• 传动效率计算
• 齿面接触分析
• 安全系数校核
根据MAP参数图上的峰值点，与负荷的极限值互相校核，确保设计方案的可靠性。
Stage III：微观几何与修型设计
这是设计的"最后一公里"，包括：
• 齿面细节优化
• 公差补偿设计
• 齿面修型（Modification）
• 安装参数设置（Setting）
微观几何设计直接影响齿轮的NVH（噪声、振动、声振粗糙度）性能，是高端齿轮设计的核心竞争力。
工程师必知的实战技巧
1. 善用软件界面元素

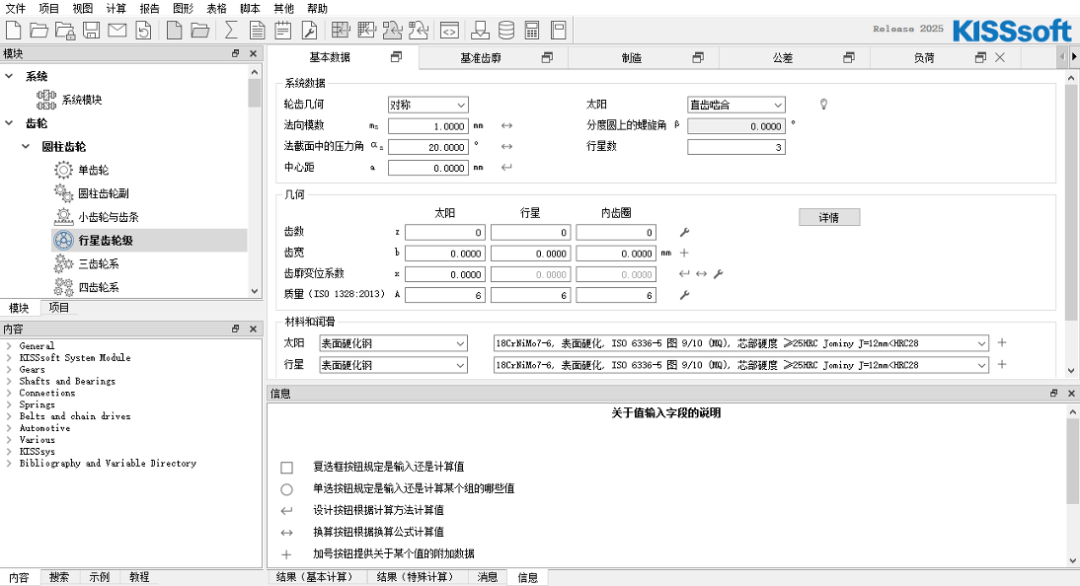

Kisssoft界面中的灯泡图标💡、扳手图标🔧、-号、回车键等都包含丰富提示和信息。初学者要多浏览、多尝试，这些细节往往隐藏着关键功能。
2. 结果展示要循序渐进
刚开始使用时，Results里面最好只显示常用结果。过多的参数容易干扰方案设计。随着应用水平提升，再逐步增加结果参数的选择，保持设计思路的清晰。
3. 建立系统级验证模型

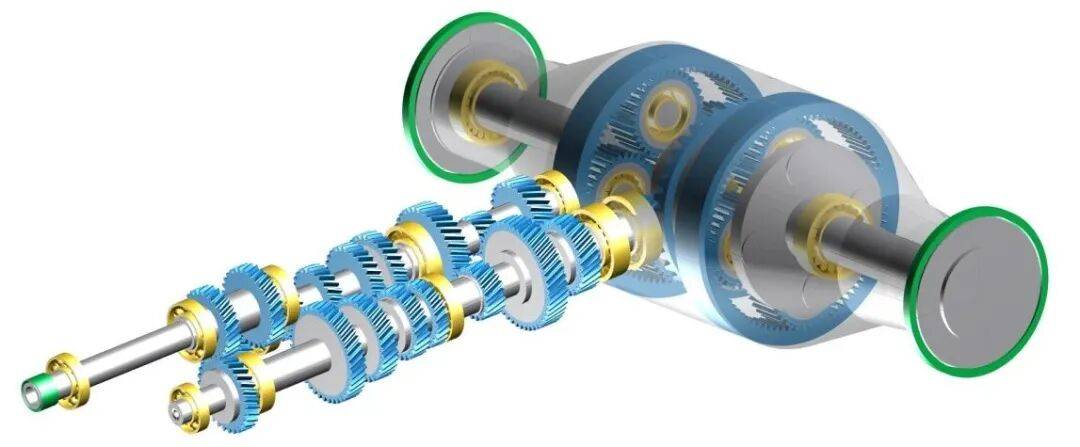

在时间条件许可的情况下，尽量建立System模型完成系统验证，包括：
• 轴承数量、位置及刚度设计
• 轴承寿命校核
• 轴几何及强度校核
系统级验证能提前发现潜在问题，避免后期返工。
4. 避开设计"雷区"
整数速比陷阱： 尽量规避整数速比及传动比，以免造成特定齿长磨损。例如某案例中，i=4.941的设计就存在风险。

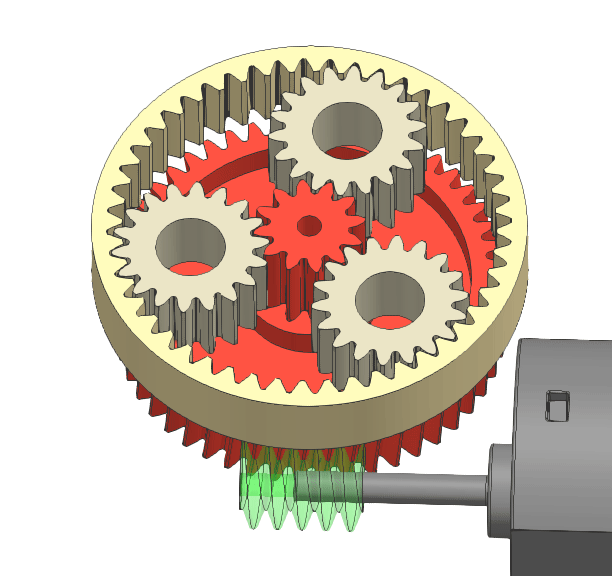

公约数问题： 行星机构及多齿轮系的齿数要尽量避开整数公约数，以免产生NVH问题。典型案例：17-23-67的齿数组合就需要特别注意。
最小齿数限制： 渐开线直齿轮最小齿数一般是17。原因是压力角为20°时，如果齿数小于17会发生根切（Undercut），严重影响齿根强度。
5. 变位系数的应用
径向变位系数X为正值时，齿厚增加。对于一对齿轮副，当需要无侧隙啮合时，变位系数需要协同变化。合理运用变位设计，可以优化齿轮强度、避免根切、调整中心距。
6. 安全系数的合理选择
参考GB/T 3480/ISO 6336/DIN 3990标准：
• 国内一般情况：SFmin=1.25（弯曲强度），SHmin=1.25（接触强度）
• 常规范围：1.0 < SF < 1.5
• 小模数齿轮：可以降低约15%，即约0.85 < SF < 1.275
安全系数不是越大越好，需要在可靠性和经济性之间找到平衡点。
学习建议：多打开、多浏览、多实践
Example要多打开多看：Kisssoft自带的示例文件是最佳学习材料，涵盖了各种典型应用场景。
Tutorial要多学多看：官方教程系统全面，从基础到进阶，是快速上手的捷径。
Calculation菜单逐个浏览：里面隐藏很多信息，比如Gear Body（齿轮本体）模块，会让你有意想不到的收获。
结语
齿轮设计是一门艺术，更是一门科学。掌握Kisssoft这一强大工具，结合扎实的理论基础和丰富的实践经验，你将能够在齿轮设计领域游刃有余。从今天开始，开启你的齿轮设计进阶之路！
