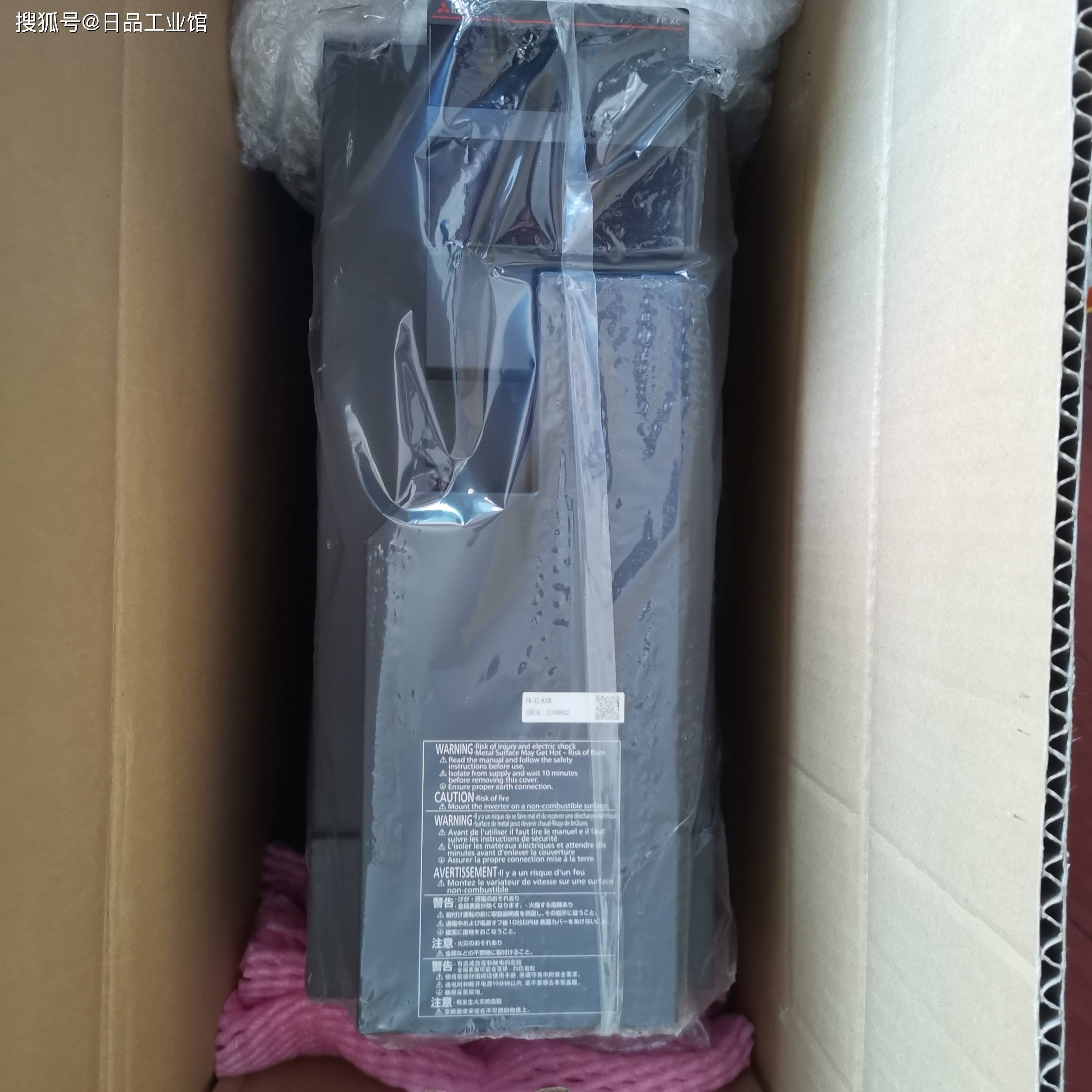

FR-XC-22K 为柜内垂直安装（IP00/IP20），必须竖直固定、强制定距通风、使用专用支架、串联电抗器、可靠接地。
一、安装姿态与固定
- 安装姿态：必须垂直（竖直）安装，严禁倾斜、水平或倒装。
- 安装位置：控制柜内（盘内）、坚固平整的金属安装板（背板）。
- 固定方式：
- 使用 FR-XCCP02 专用安装支架（22K–30K 标配）。
- 支架固定于设备背面，再用 M6 螺栓将整体锁在柜板。
- 建议配平垫 + 弹垫防松。
二、尺寸与通风间距（强制）
- 外形尺寸（W×H×D）：约 140mm × 360mm × 280mm
- 强制通风间距：
- 上方：≥100mm（排风）
- 下方：≥50mm（进风）
- 左右：≥50mm（与其他设备 / 柜壁）
三、电气接线（核心）
- 主回路（必串电抗器）
- 电源 → FR-XCL-22K 电抗器 → FR-XC-22K（R/L1、S/L2、T/L3）
- 共母线：P/N 直接并联多台变频器 P/N
- 独立回生：仅接控制信号，不共母线
- 接地（强制）
- 本体接地端子 + 电抗器接地端子 → 共同接 PE（接地电阻 ≤4Ω）
- 控制回路
- 信号线用屏蔽双绞线，与动力线分槽走线
- 控制 / 主回路间距 ≥30mm
安装流程
- 固定 FR-XCCP02 支架到柜体背板
- 将 FR-XC-22K 锁在支架上
- 安装 FR-XCL-22K 电抗器（保持通风间距）
- 按 电源→电抗器→XC-22K 串联接线
- P/N 接变频器母线（共母线系统）
- 可靠接地、接控制信号线
- 上电前复核线径、相序、绝缘
FR‑XC‑H22K
FR‑XC‑H22K‑PWM
FR‑XC‑H30K
FR‑XC‑H30K‑PWM
FR‑XC‑H37K
FR‑XC‑H37K‑PWM
FR‑XC‑H55K
FR‑XC‑H55K‑PWM
FR‑XC‑H75K‑PWM
FR‑XC‑H90K‑PWM
FR‑XC‑H110K‑PWM
FR‑XC‑H132K‑PWM
FR‑XC‑H160K‑PWM
FR‑XC‑H185K‑PWM
三、配套电抗器 FR‑XCL（独立电抗器）
FR‑XCL‑7.5K
FR‑XCL‑11K
FR‑XCL‑15K
FR‑XCL‑22K
FR‑XCL‑30K
FR‑XCL‑37K
FR‑XCL‑55K
FR‑XCL‑H7.5K
FR‑XCL‑H11K
FR‑XCL‑H15K
FR‑XCL‑H22K
FR‑XCL‑H30K
FR‑XCL‑H37K
FR‑XCL‑H55K
FR‑XCL‑H75K
FR‑XCL‑H90K
FR‑XCL‑H110K
FR‑XCL‑H132K
FR‑XCL‑H160K
