封装寄生电感对 SiC MOSFET 模块开关损耗的敏感度分析与解耦设计指南

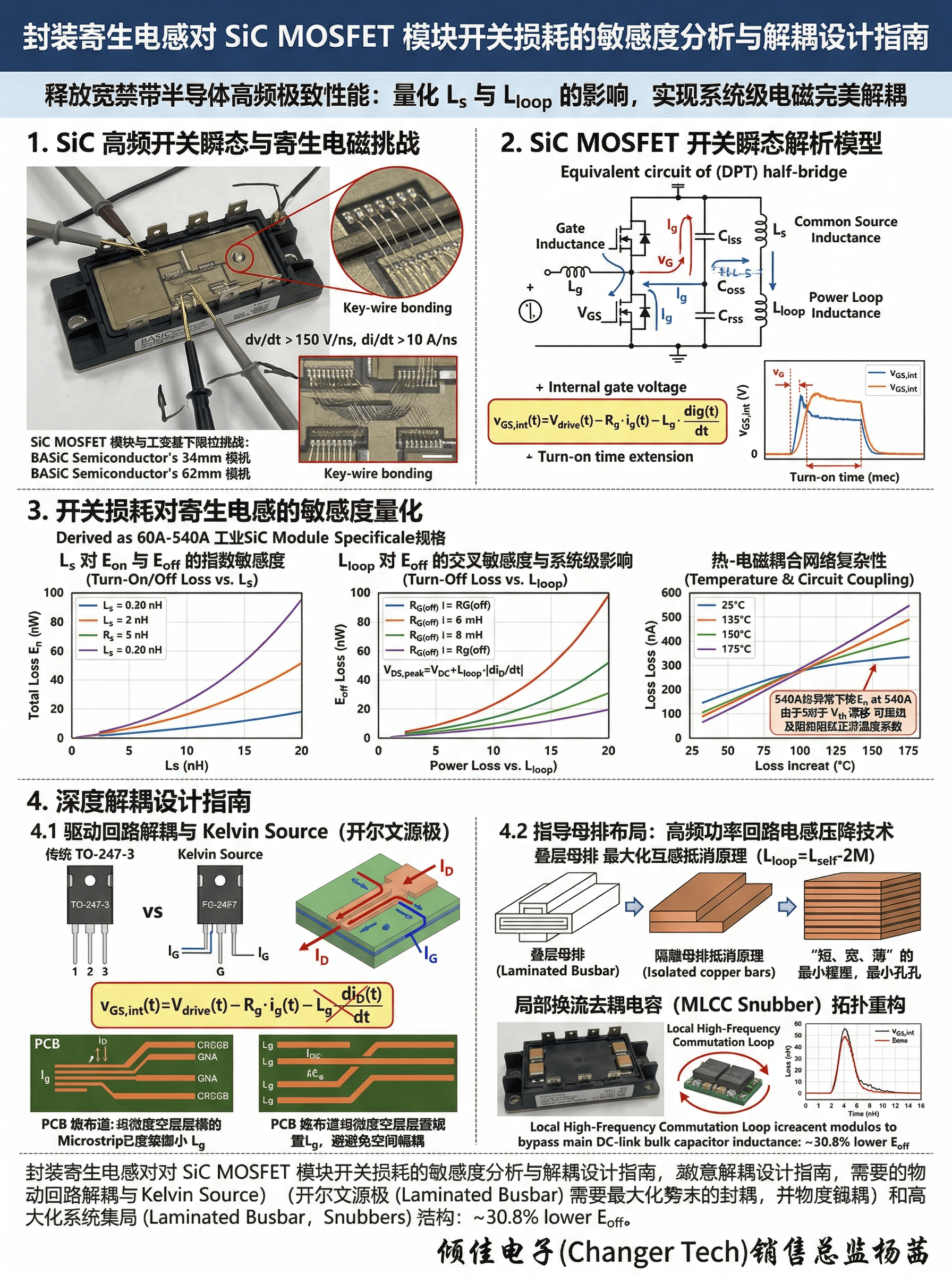

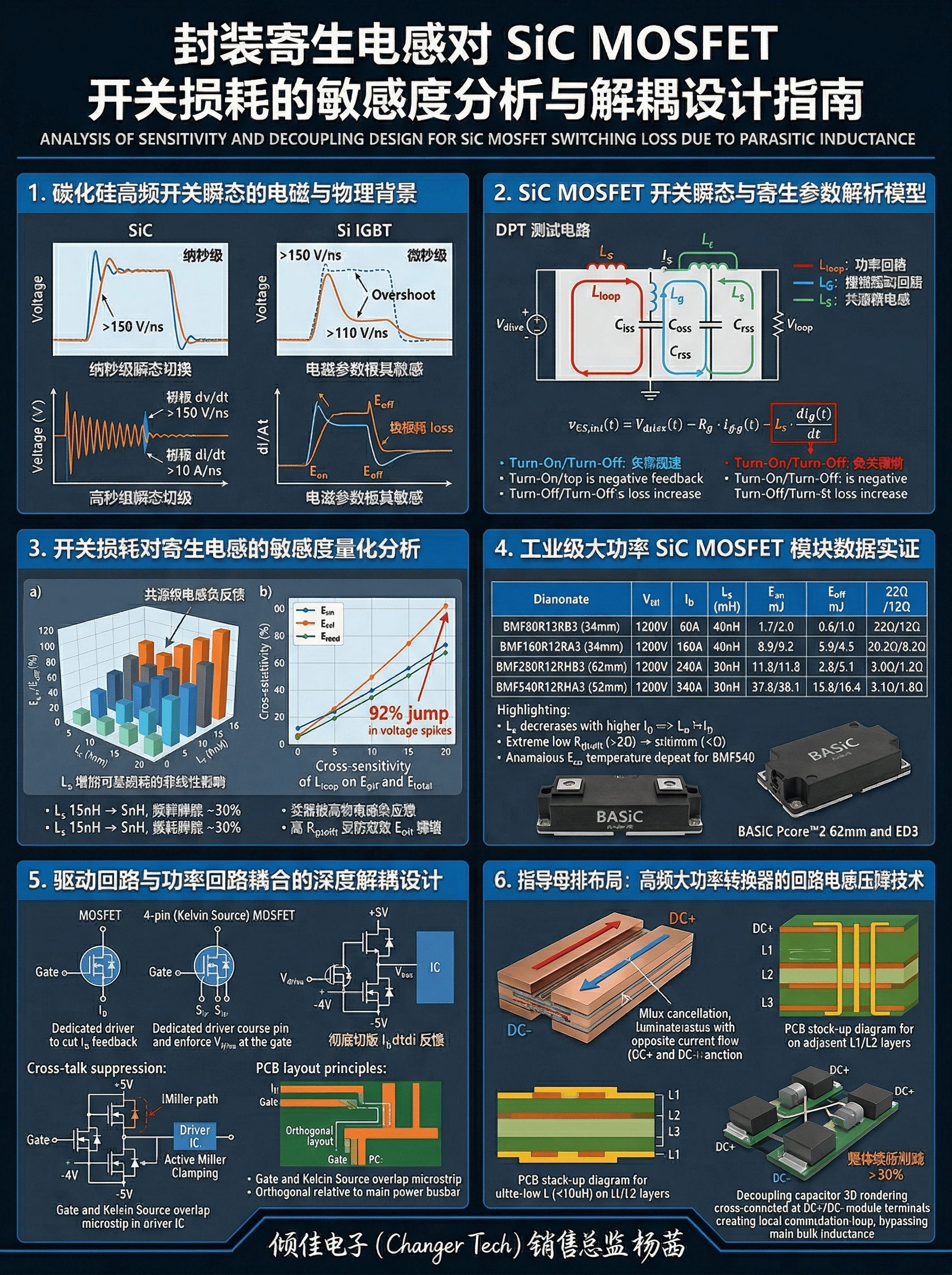

1. 碳化硅高频开关瞬态的电磁与物理背景
在现代电力电子技术向高功率密度、高效率和高频化发展的进程中，碳化硅（SiC）金属氧化物半导体场效应晶体管（MOSFET）凭借其宽禁带、高临界击穿电场和优异的热导率，正在全面替代传统的硅（Si）绝缘栅双极型晶体管（IGBT）。与硅器件相比，SiC MOSFET 能够实现极高的开关速度，其电压变化率（dv/dt）通常可超过 150 V/ns，电流变化率（di/dt）可达 10 A/ns 以上。这种纳秒级的瞬态切换能力从根本上消除了双极型器件中存在的尾电流效应，从而将开关损耗（Eon 和 Eoff）降低了一个数量级。
然而，极高的 dv/dt 和 di/dt 使 SiC MOSFET 对物理封装、驱动布局和母排结构中的寄生电磁参数表现出极其敏感的特性。在传统的硅基变流器设计中，数十纳亨（nH）的寄生电感往往在可容忍的范围内，通常只需通过增加少量的缓冲吸收电路即可解决。而在 SiC 架构中，同样的寄生电感会在极短的开关瞬态内激发出强烈的感应电动势（EMF），不仅会导致严重的电压过冲（Voltage Overshoot）、高频振荡（Ringing）和电磁干扰（EMI），更会通过负反馈机制严重制约器件的开关速度，从而抵消 SiC 材料本应具备的高效优势。
为了在实际应用中充分释放 SiC MOSFET 的性能潜力，必须深入剖析开关损耗对各类寄生电感的敏感度，并在系统设计层面实施严格的回路解耦。本报告将从开关瞬态的解析模型出发，系统量化共源极电感（Common Source Inductance, Ls）与功率回路杂散电感（Power Loop Inductance, Lloop）对 Eon 与 Eoff 的非线性影响。在此基础上，结合当前工业级 SiC 模块的实证数据，提出针对驱动回路与功率回路耦合的解耦设计规范，并为高频大功率母排布局提供深度优化指南。
2. SiC MOSFET 开关瞬态与寄生参数解析模型
为了准确量化寄生电感对开关损耗的敏感度，必须建立基于硬开关半桥拓扑的换流回路等效解析模型。典型的双脉冲测试（Double-Pulse Test, DPT）等效电路中包含高压直流母线、直流母线电容（DC-link capacitor）、作为被测器件（DUT）的 SiC MOSFET、续流肖特基二极管（SBD）以及相应的栅极驱动电路。
2.1 核心寄生电磁元件定义
在纳秒级的开关瞬态下，理想电路模型失效，必须引入以下核心寄生参数：
- 共源极电感（Ls 或 Lcs）： 位于 MOSFET 源极内部及外部引脚处，同时与大电流的功率回路和弱电流的栅极驱动回路相交叠的寄生电感。
- 功率回路杂散电感（Lloop 或 Lp）： 整个高压换流回路中所有导电结构（包括母排、直流电容等效串联电感 ESL、模块内部漏极和源极铜排）的寄生电感总和。
- 栅极回路电感（Lg）： 从栅极驱动器输出端到器件栅极焊盘之间 PCB 走线及引线键合的寄生电感。
- 器件结电容（Ciss,Coss,Crss）： 器件固有的输入电容、输出电容及反向传输（米勒）电容，其容值随漏源电压 VDS 呈现高度的非线性变化。
2.2 瞬态换流的数学控制方程
在开关过程中，栅极驱动器输出的理论电压（Vdrive）并不等于半导体沟道实际接收到的内部栅源电压（vGS,int）。寄生元件通过电磁感应实时调制内部驱动电压，其动态控制方程可表示为：
vGS,int(t)=Vdrive(t)−Rg⋅ig(t)−Lgdtdig(t)−LsdtdiD(t)
其中，Rg 代表总栅极电阻（包含驱动器外部电阻 RG(ext) 与模块内部栅极电阻 RG(int)），ig(t) 为瞬态栅极电流，iD(t) 为漏极电流。
方程中的关键项在于 LsdtdiD(t)。由于共源极电感 Ls 承载着巨大的功率漏极电流，在开通和关断瞬态时极高的 diD/dt 会在该电感上激发显著的感应电压差。
开通瞬态分析（Turn-On Transient）： 当控制器发出开通指令时，漏极电流急剧上升（diD/dt>0），在 Ls 上感应出正向电压。该电压在驱动回路中与 Vdrive 极性相反，直接导致 vGS,int(t) 被大幅削弱。在器件处于饱和区时，沟道电流 iD 严格正比于 (vGS,int−Vth)2（Vth 为阈值电压）。内部栅压的削弱强制限制了 diD/dt 的爬升速率。这一负反馈机制使得 SiC MOSFET 长期停留在高漏源电压（vDS）与高电流同时存在的线性放大区，导致瞬态重叠面积急剧增加，开通能量积分（Eon=∫vDS(t)⋅iD(t)dt）出现指数级攀升。
关断瞬态分析（Turn-Off Transient）： 在关断期间，漏极电流迅速下降（diD/dt<0），Ls 上的感应电压反向。此时，该感应电压阻碍了栅极电容的放电过程，使得内部栅源电压难以迅速降至阈值电压以下。这不仅导致电流下降时间（tf）被强行拉长，推高了关断损耗（Eoff），在极端情况下甚至可能引起阈值附近的宽频振荡。
同时，功率回路杂散电感 Lloop 在关断瞬间会对快速切断的电流产生强烈反抗，在 MOSFET 的漏源极两端叠加破坏性的电压尖峰：
VDS,peak=VDC+LloopdtdiD
如果 Lloop 未受到严格控制，VDS,peak 极易击穿器件。为确保安全工作区（RBSOA），工程师通常被迫加大关断电阻 RG(off) 以人为减缓 diD/dt。但这种妥协直接导致 Eoff 大幅增加，彻底抵消了 SiC 器件的高频优势。
3. 开关损耗对寄生电感的敏感度量化分析
理论模型指出寄生电感具有负面作用，而深度的敏感度分析（Sensitivity Analysis）则能准确剥离 Ls 与 Lloop 各自对系统损耗的影响权重，为硬件设计提供量化指导。
3.1 共源极电感（Ls）对 Eon 和 Eoff 的敏感度
共源极电感对开关损耗的敏感度最为剧烈。因为 Ls 处于能量传递的咽喉位置，它直接改变了米勒平台（Miller Plateau）的钳位时间及边界条件。
大量实验与仿真研究表明，即便 Ls 仅增加微小的 2 至 5 nH，也会导致总体开关损耗出现双位数的百分比增长。例如，在对 1.2 kV SiC MOSFET 模块的研究中，将封装相关的共源极电感从传统的 15 nH 压降至 5 nH，可在相同测试条件下将整体开关损耗降低约 30%，同时在特定频段内将电磁干扰（EMI）水平改善 15 dB。
在另一项针对 1 kW 高频升压（Boost）转换器的实测分析中，通过优化物理布局去除了 8.5 nH 的共源极寄生电感后，硬开关模式下的单周期总开关能量从 162.0 μJ 显著下降至 148.4 μJ，降幅达到 8.6%。由于 Ls 引入的源极负反馈，当采用极低的栅极电阻驱动大电流负载时，Ls 会激发持续的高频栅极振荡。这种振荡会使得已处于关断边缘的沟道发生“二次导通”（Self-turn-on），不仅严重威胁器件可靠性，更会使包含振荡周期在内的总开关损耗激增 19% 以上。
从数学导数的角度来看，开通能量对 Ls 的偏导数 ∂Ls∂Eon 恒为正值，并且与器件的跨导（gfs）呈高度正相关。现代低导通电阻（RDS(on)）的 SiC MOSFET 具有极高的跨导，这意味着内部栅压的微小跌落就会引发漏极电流的剧烈塌陷。因此，越是先进、电流密度越大的 SiC 器件，其对 Ls 的敏感度越高。
3.2 功率回路电感（Lloop）的交叉敏感度现象
相较于 Ls 的绝对负面效应，Lloop 对 Eon 和 Eoff 的敏感度表现出一种非直观的交叉特性。
在开通阶段（Turn-On），Lloop 实际上在一定程度上阻碍了电流的快速上升。这种电流上升率的限制导致漏源电压 vDS 在大电流完全建立之前有更充裕的时间下降，从而轻微削减了 V×I 的重叠积分。因此，开通损耗 Eon 对 Lloop 的敏感度常常呈现微弱的负相关——增大 Lloop 可能会在测量中观察到 Eon 出现小幅下降。
然而，这种在开通阶段的微小收益在关断阶段会被灾难性的反噬。在关断期间（Turn-Off），储存在功率回路杂散电感中的巨大磁场能量（Estray=21LloopID2）无处释放。由于 SiC 器件极快的切断动作，这部分能量被迫灌入器件的输出电容 Coss，引发剧烈的 LC 谐振。这种谐振不仅表现为远超直流母线电压的破坏性尖峰，还会在 10 MHz 至 200 MHz 的高频段内产生持续振荡。
由于谐振期间的电压波谷无法被负能量回收（寄生电阻耗散），这部分能量最终转化为极其高昂的关断损耗 Eoff。更深层次的敏感度在于系统级妥协：为了抑制高 Lloop 带来的过电压，工程师必须大幅提升 RG(off)。研究表明，在某典型对比实验中，当 Lloop 从 23 nH 增加至 37 nH 时，若不调整 Rg，总损耗差距不到 2 mJ；但若为了满足 EMC 与电压应力安全限制而重新优化外部 Rg，37 nH 对应的总开关损耗相较于 23 nH 系统骤增了 92%。这证明 Lloop 对实际应用总损耗的系统级敏感度呈现出极其陡峭的正向激增。
3.3 温度漂移与内部寄生电容的交互影响
开关损耗的敏感度并非一成不变，而是与模块的虚拟结温（Virtual Junction Temperature, Tvj）存在深度耦合。对于大多数高压 SiC MOSFET 模块而言，随着温度从 25∘C 升高至 175∘C，阈值电压 Vth 存在明显的负温度系数（即高温下 Vth 降低）。
这种漂移导致器件在高温下更容易被寄生电感引发的噪声误导通。同时，高温下内部体二极管的反向恢复特性发生恶化，少数载流子的复合时间延长。虽然 SiC 肖特基二极管的反向恢复电荷（Qrr）较小，但在大电流模块中，寄生电容（Coss）的非线性充放电及内部封装互联电感的高频谐振，会导致 Eoff 随温度显著上升。部分实测数据显示，175∘C 下的关断损耗往往比室温增加 15% 到 25% 不等。
4. 工业级大功率 SiC MOSFET 模块数据实证
为了将理论敏感度分析落地于实际工程，本报告系统提取了由 BASiC Semiconductor（基本半导体）最新研发的多款 1200V 工业级 SiC MOSFET 模块的初步规格数据。这些模块涵盖了从 60 A 至 540 A 的广泛电流等级，其内部寄生参数及测试条件的配置，完美印证了前文所述的电磁学物理规律。倾佳电子聚焦于新能源、交通电动化和数字化转型三大方向，全力推广BASiC基本半导体SiC碳化硅MOSFET单管和SiC功率模块！
倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力电力电子行业自主可控和产业升级！
倾佳电子杨茜咬住SiC碳化硅MOSFET功率器件三个必然，勇立功率半导体器件变革潮头：
倾佳电子杨茜咬住SiC碳化硅MOSFET模块全面取代IGBT模块和IPM模块的必然趋势！
倾佳电子杨茜咬住SiC碳化硅MOSFET单管全面取代IGBT单管和大于650V的高压硅MOSFET的必然趋势！
倾佳电子杨茜咬住650V SiC碳化硅MOSFET单管全面取代SJ超结MOSFET和高压GaN 器件的必然趋势！
下表详细汇总了各模块的核心开关损耗（Eon、Eoff）、回路寄生电感（Lσ）以及测试条件下的外部栅极电阻（Rg）：
(注：上述 Eon 数据均已包含体二极管的反向恢复能量；表格中 N/A 或待定表示该参数在当前的初步规格书中尚未最终标定 。)
多维度数据洞察与物理印证：
- 回路电感随电流等级的强制下探规律： 通过横向对比可以发现，在 60 A 至 160 A 的中小功率模块中，厂商在进行电气特性测试时设定的标准化外部寄生电感 Lσ 为 40 nH 。然而，当模块的电流容量跃升至 240 A 甚至 540 A（如 62mm 封装及 ED3 封装系列）时，测试回路的 Lσ 必须被严格压缩至 30 nH 甚至更低 。这一缩减绝非偶然，而是因为电压尖峰 ΔV=Lσ⋅di/dt。540 A 器件的绝对开关速度极高，若维持 40 nH 的电感，其产生的瞬态冲击将直接摧毁测试平台与器件。这说明：随着 SiC 系统功率的提升，对外部母排及测试夹具杂散电感的容忍度正在呈几何级数下降。
- 驱动电阻（Rg）的大幅压缩与解耦急迫性： 为了驱动具有庞大输入电容（如 BMF540R12MZA3 的 Ciss=33.6 nF ）的大功率模块，外部网路必须具备极强的瞬间电荷吞吐能力。这直接反映在测试条件的驱动电阻上：从小电流模块的 22 Ω（BMF60）急剧下降至大电流模块的 1.2 Ω 甚至 1.8 Ω（BMF240、BMF540）。在如此极端的低阻抗下，高达十余安培的瞬态栅极电流脉冲在驱动回路中奔涌。如果栅极驱动环路未能与功率回路实现完美解耦，微小的杂散电感耦合都将导致致命的栅极弹跳（Gate Bounce）与振荡，进而完全破坏器件的安全稳定运行。
- 大电流下反常的温度依赖性： 通常情况下，SiC MOSFET 的开关损耗随温度升高而增加（如 BMF60R12RB3 的 Eoff 从 0.8 mJ 增至 1.0 mJ ）。但针对 540A 的顶级模块 BMF540R12KHA3，其数据展示了一个反直觉的现象：在从 25∘C 升温至 175∘C 时，Eon 反而从 37.8 mJ 微降至 36.1 mJ 。这一异常敏感度现象揭示了内部物理机制的对抗：虽然高温导致 Vth 降低，但极高电流密度下模块内部沟道及体二极管电阻的正温度系数急剧增加，有效遏制了初始电流上升的锋芒，反而在此特定负载点上轻微降低了开通重叠区积分。这进一步证明了在极大功率尺度下，SiC 系统的热-电磁耦合网络呈现出极为复杂的非线性特征。
5. 驱动回路与功率回路耦合的深度解耦设计
既然敏感度分析已经论证了共源极电感（Ls）与功率环路耦合是开关损耗剧增的核心元凶，系统设计的重点便自然过渡到如何在物理结构上彻底切断这种电磁耦合。这涉及封装层面的引脚定义以及 PCB 层面的版图布线策略。
5.1 Kelvin Source（开尔文源极）连接的绝对必要性
切断 Ls 负反馈的物理终极解决方案是引入 Kelvin Source（又称 Driver Source）辅助控制引脚。在早期的 TO-247-3 封装或无解耦设计的模块中，内部键合线和外部引脚必须同时承载百安培级的漏源极功率电流（ID）以及栅极充放电控制电流（IG）。这段共享的物理长度构成了典型的 Ls。
Kelvin Source 设计从硅半导体芯片的源极金属化焊盘上直接引出一条专用的、完全独立的低电流引线，该引线仅用于连接栅极驱动器的地参考端（Return Path），而粗壮的主源极引脚则专属用于主功率回路。
通过这种几何分离，数百安培的 ID 及其产生的巨大 diD/dt 不再流经驱动参考路径。控制方程中毁灭性的 LsdtdiD 项被从物理学上强制归零：
vGS,int(t)≈Vdrive(t)−Rg⋅ig(t)−Lgdtdig(t)
驱动器因此能够将设定的 +18V 或 −5V 直接、无损地施加于沟道两端，实现最陡峭的跨导响应，使 Eon 和 Eoff 真正回归到芯片材料本身的理论极限水平。如前面实证分析所述的 BASiC Pcore™2 ED3 与 62mm 大电流模块，其采用的内部基板布局均基于严格的低电感隔离设计，以保障测试能以极低 Rg 进行。
在应用系统布局时，工程师必须严格遵守一项铁律：绝对禁止在外部 PCB 上将 Kelvin Source 引脚与主功率 Source 引脚短接。若在外部再次将两点相连，不仅会重新引入共源寄生电感，还会引发不可预测的环流，造成灾难性的驱动失效。
5.2 抑制瞬态串扰（Crosstalk）与误导通的布局策略
在实际的半桥结构中，解耦设计不仅仅是切断 Ls，还要防御由极高 dv/dt 激发的容性串扰（Crosstalk）。
当上管 SiC MOSFET 急剧开通时，半桥中点（Switching Node）电位瞬间跃升。这个高达 100 V/ns 的 dv/dt 会通过下管处于阻断状态的米勒电容（Cgd）向其驱动回路注入强大的位移电流：
iMiller=CgddtdvDS
该电流流经外部关断电阻 RG(off) 及走线电感，会在下管栅极上激发出显著的瞬态正向电压突起（Voltage Glitch）。如果该突起超过 SiC MOSFET 较低的阈值电压（通常仅为 2.0 V~4.0 V 左右），下管将发生灾难性的直通短路（Shoot-through），释放致命的短路能量。
为了彻底解耦这种因功率回路电压剧变而污染驱动回路的现象，驱动板的布局与设计需遵循以下解耦准则：
- 负偏压关断（Negative Gate Bias）： 与传统硅 IGBT 不同，SiC MOSFET 通常不能仅依赖 0 V 关断。引入负栅压（例如 BASiC 模块推荐的 -4 V 或 -5 V ）人为拉低了基准电位，为米勒突起提供了广阔的安全裕度。
- 有源米勒钳位（Active Miller Clamping）： 采用具有高级钳位功能的驱动 IC（如 BTD25350 系列 ），在检测到栅极电位低于特定阈值时，自动开启内部的低阻抗旁路晶体管，将栅极直接短路至 Kelvin Source。这在物理上旁路了 RG(off)，为 iMiller 提供了阻抗近乎为零的宣泄通道。
- 驱动回路的电磁屏蔽与布线拓扑： 驱动 IC 必须紧贴模块栅极引脚放置，最大程度缩短 Lg。栅极信号线（Gate）与回路参考线（Kelvin Source）在 PCB 上必须采用相邻层上下完全重叠的微带线（Microstrip）走线方式，以最大化互感抵消，使包围的环路面积趋近于零。此外，驱动走线应严禁与主功率铜排平行，必须保持 90 度正交跨越，阻断高频磁力线的空间耦合。
6. 指导母排布局：高频大功率转换器的回路电感压降技术
驱动回路的解耦保障了 SiC 能够高速动作，但若要安全、低损耗地处理这股狂暴的高频开关能量，主功率回路（直流母排）的布局设计就必须在电磁学上实现终极优化，以从根本上压制 Lloop。
6.1 叠层母排（Laminated Busbar）的互感抵消原理
降低功率母排寄生电感的核心指导思想在于最大化正、负极电流路径之间的磁通抵消效应（Magnetic Flux Cancellation）。
孤立铜排的自感（Lself）与长度成正比，与宽度成反比。但在闭合的换流回路中，真正的环路电感受到相互平行的正负极母排间互感（M）的强烈制约，其宏观电磁关系可简化为：
Lloop=Lself,p+Lself,n−2M
当正负极母排（DC+ 与 DC-）中的高频瞬态电流方向严格相反、且空间位置无限贴近时，它们各自激发的磁场在空间中相互叠加抵消，互感 M 急剧增加，最终使得整体的 Lloop 趋近于极小值。
叠层母排设计准则： 基于上述理论，用于 SiC 转换器的叠层铜母排设计应严格遵循“短、宽、薄”原则：即导体应尽可能短而宽，而夹在正负极铜排中间的绝缘介质层（如 Kapton 聚酰亚胺薄膜）必须在满足绝缘耐压及局部放电（Partial Discharge）要求的前提下做到最薄。此外，必须严控母排上的开孔与缝隙。模块安装孔或散热通风槽会迫使高频电流绕行，破坏平行的镜像电流分布，导致局部互感抵消失效，从而在开孔处激增异常的寄生电感峰值。
6.2 PCB 叠层母排（PCB Busbar）的优势与堆叠规则
对于 50 kW 至 200 kW 级别的中小尺寸高频 SiC 逆变器，采用厚铜多层印制电路板（PCB）作为主母排正逐渐取代传统的机械叠层铜排。
PCB 母排具有碾压性的低电感优势。由于 PCB 制造工艺能够实现极薄的预浸料（Prepreg）绝缘层（例如 0.36 mm），其正负极走线的距离远小于传统机械母排，因而互感抵消极其彻底。此外，在高频（如 100 kHz 以上及其引发的 MHz 级高频谐振）环境下，电流的趋肤效应（Skin Effect）使得深层铜厚不再对高频瞬态电流导电产生贡献，因此 PCB 的 2 oz 至 4 oz 铜箔已经足以应对高频动态电流的流动要求。
在进行 PCB 母排层叠设计（Layer Stacking）时，切忌将承载相反电流的 DC+ 与 DC- 层分别布置在厚重的 FR4 板芯两侧。相反，它们必须被放置在 PCB 同侧的相邻层（例如第 1 层和第 2 层），以确保绝缘层厚度被最小化，从而实现个位数纳亨级别的极致低电感指标（例如某些优化后的 PCB 布局可达 9.1 nH）。
6.3 局部换流与去耦电容（Decoupling Capacitor）的拓扑重构
即使母排设计达到物理极限，大容量直流支撑电容（DC-link Bulk Capacitors）与 SiC 模块之间的几何距离依然存在，这段距离不可避免地会引入 10 nH 至 30 nH 以上的路径电感。
为彻底解决这一问题，核心设计思想是在母排结构中引入高频去耦电容（Snubber Capacitors），重构高频换流回路。这类电容通常采用极低等效串联电感（ESL）和等效串联电阻（ESR）的表面贴装多层陶瓷电容（MLCC）或薄膜吸收电容，直接跨接并紧贴安装在 SiC 半桥模块的 DC+ 和 DC- 功率端子上。
在 SiC MOSFET 极速关断的瞬间，几百安培的瞬态 di/dt 会优先选择阻抗最低的路径。此时，就近放置的去耦电容瞬间提供高频续流通道，形成了一个极小的局部高频换流回路（Local Commutation Loop）。庞大且遥远的直流支撑母排电感在百兆赫兹级别的瞬态下呈现高阻抗，被有效“旁路”（Bypass）。
实证研究明确指出，在半桥模块的紧凑型引脚处对称跨接 0.1 μF 的超低感去耦电容，可将该局部的动态回路电感大幅削减超过 46%，不仅直接抑制了灾难性的瞬态电压尖峰，避免了雪崩击穿风险，更从根本上将整体开关损耗（尤其是 Eoff 关联的高频谐振损耗）削减了 30.8%。布局时需确保去耦电容位于高侧与低侧开关管的几何中心，以保证对称的高频电流分流，防止不均匀磁链导致的局部发热与环流。
7. 结论
宽禁带碳化硅（SiC）材料的应用打破了传统电力电子设备在效率与频率上的极限边界，但其伴随的极高电压与电流变化率（dv/dt 和 di/dt）彻底改变了电磁干扰与寄生参数的敏感度图谱。本报告的研究与深度分析证实，封装寄生电感不再是可以被忽略的次要因素，而是直接决定系统整体性能、能量损耗（Eon/Eoff）及器件存亡的绝对瓶颈。
共源极电感（Ls）通过施加剧烈的负面栅极电压反馈，延缓了沟道的开关过程，成倍放大了开通与关断损耗，成为限制器件高频发挥的核心元凶。同时，功率回路杂散电感（Lloop）激发的高频谐振及致命电压尖峰，迫使设计者通过增大栅极电阻来妥协速度，从而间接催生了高昂的开关热耗散。工业级如 BASiC BMF540R12KHA3 等大电流模块的数据表明，在几百安培的应用场景下，杂散电感必须被严苛限制在 30 nH 的极低水平内，而驱动网络也向极低阻抗演进。
面对这一系统工程挑战，解耦设计是唯一的出路。在驱动回路层面，必须全面推广开尔文源极（Kelvin Source）封装结构，辅以严格的 PCB 差分正交布线与负偏压、有源米勒钳位技术，从而彻底阻断功率回路至驱动引脚的电磁耦合与位移电流串扰。在功率回路层面，必须通过精密的叠层母排（或厚铜 PCB）设计最大化正负极平面的互感抵消，并在模块紧凑物理边界内高密度部署低 ESL 去耦电容网络，从而构建独立、极短的高频局部换流回路。只有当驱动与功率的电磁耦合被从物理学本源上被完美解耦，SiC MOSFET 才能真正实现其理论上的极致高频、高能效运作，引领下一代变流器向着极致功率密度的蓝海迈进。
