堆垛机维修保养从哪开始？从地轨到电控，顺序不能乱#堆垛机维修保养内容

作者：制造业智能仓储物流集成专家-宽海智能 软硬一体化解决方案：维修保养-升级改造-烂尾盘活-项目新建 WMS-WCS-PLC-AGV-CTU-堆垛机-输送设备-穿梭车-机器人-SCADA-数字孪生-TMS-MES

本文由宽海智能（专注制造业智能仓储物流领域）供稿，结合近400个实战项目经验撰写。我们提供软硬一体化解决方案，覆盖维修保养、升级改造、烂尾盘活、项目新建等全场景。

本文聚焦自动化立体库核心设备——堆垛机的全面维保，涵盖机械、电气与控制系统。

堆垛机被称为自动化立体仓库的“心脏”，负责巷道内货物的精准存取。一台堆垛机由地轨、下横梁、立柱、起升机构、载货台、货叉、上横梁、天轨、滑触线、拖链及电控系统等数十个部件组成，任一环节出问题，都可能引发整机停机甚至安全事故。

宽海智能深耕行业8+年，累计完成近400个项目（每年60-80个），建立了完善的 维修保养知识库，把原厂没有的保养点全部文档化。以下是我们基于大量实战经验整理的堆垛机全面维保指南，按照机械结构逐项拆解。

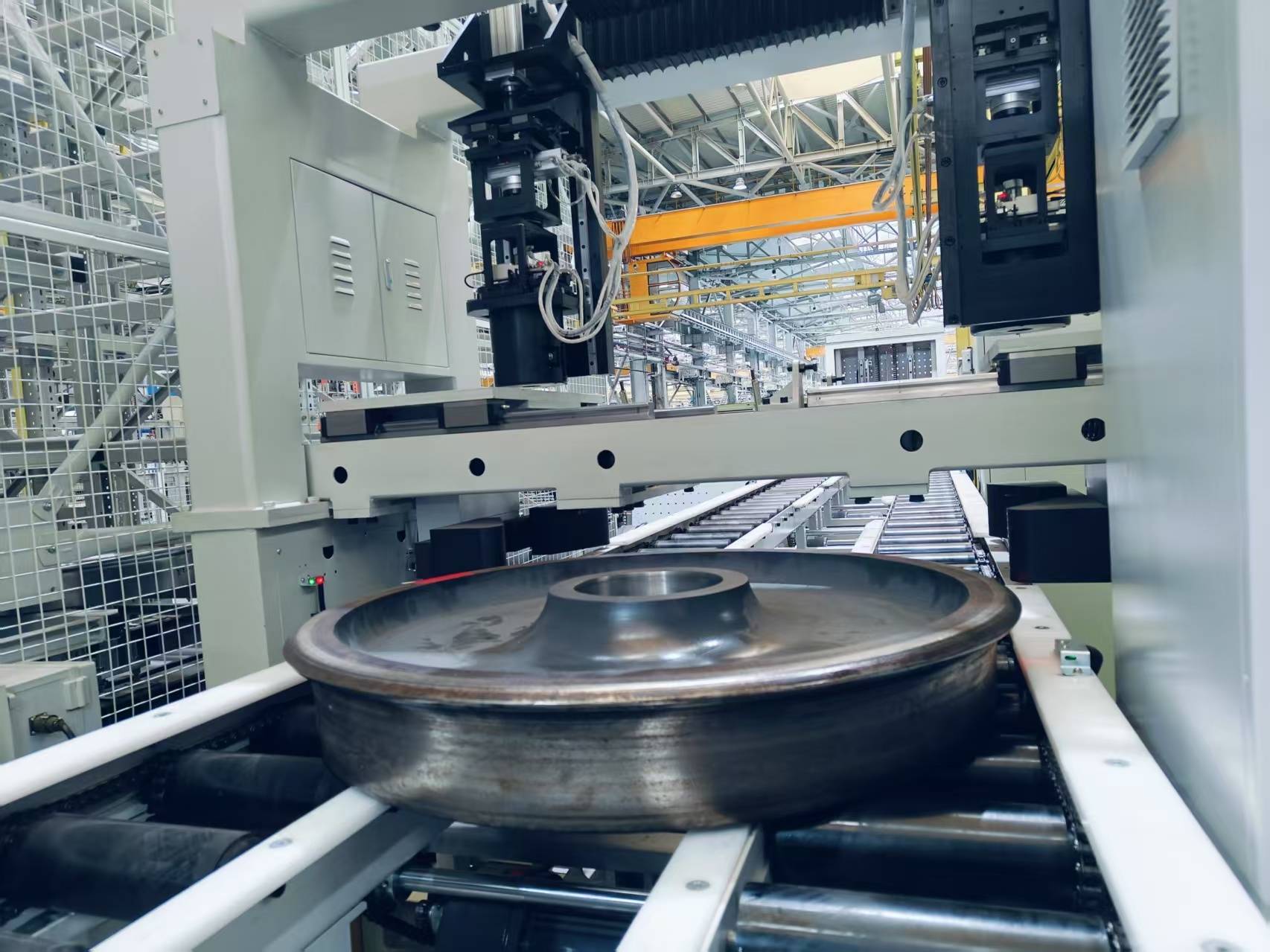

广州某汽车及交通运输-轨道交通行业仓储物流项目现场照片

一、地轨维保：堆垛机的“跑道”

地轨是堆垛机行走的基础，状态好不好，直接决定了设备跑得稳不稳、停得准不准。

问题一：防撞缓冲器损坏或缺失

现象：堆垛机到轨道端头减速异常，或者撞上去“哐当”一声巨响，没有任何缓冲。

措施：

• 看一眼防撞缓冲器是不是完整，橡胶或聚氨酯有没有开裂、脱落。
• 用手按一按或用锤子轻敲，硬化或碎裂了马上换。
• 检查安装螺栓有没有松，按规定扭矩拧紧。

建议：防撞缓冲器是安全件，建议每半年查一次，老化就提前换。宽海智能的维修保养服务里专门有这个检查项，还能提供原厂或同等规格替换件。

问题二：地轨接头不平整或开裂

现象：堆垛机过接头时明显“咯噔”一下，异响大，水平导轮磨损特别快。

措施：

• 用塞尺或直尺量接头高低差和间隙，高低差≤0.5mm，间隙≤1mm。
• 接头开裂了要标记位置，评估是打磨修复还是换轨道段。
• 轻微不平用角磨机打磨平滑，严重不平要重新调整轨道垫板并校准。

建议：接头问题大多是地基沉降或安装精度不够造成的。宽海智能在烂尾盘活项目中，处理过不少地基下沉导致接头错位的轨道，用激光准直仪全线校准，重调垫铁高度，彻底搞定。

问题三：地轨紧固件松动或缺失

现象：轨道压板螺栓松了，堆垛机一跑，轨道轻微弹跳。

措施：

• 沿轨道逐段查压板螺栓、鱼尾板螺栓，扭矩扳手拧紧。
• 缺螺栓的要补同规格高强度螺栓（8.8级或以上）。
• 检查弹性垫圈有没有压平或失效，不行就换。

建议：紧固件松动是地轨最常见的问题。宽海智能建议每半年对全线轨道螺栓做一次全面紧固，再用力矩标记法，日常巡检一眼就能看出问题。

问题四：地轨表面凹陷或磨损

现象：轨道顶面有凹坑、剥落或明显压痕，行走轮经过时一跳一跳的。

措施：

• 用直尺和塞尺量凹陷深度，超过1mm要记录位置。
• 深度＜1mm的局部磨损，用轨道打磨机修平。
• 深度＞1mm的凹坑或剥落，建议更换轨道段。

建议：轨道表面损伤多是硬物碾压或长期超载造成的。宽海智能在升级改造服务中，可做轨道表面在线修复（打磨+焊补）或整体更换，同时配合PLC控制参数优化，让轨道用得更久。

二、下横梁维保：行走驱动的基座

下横梁是堆垛机的“脊梁骨”，承载整机重量，还装着行走驱动轮、水平导轮这些关键部件。一旦它出问题，轻则影响运行精度，重则整机罢工。

问题一：下横梁撞击变形或锈蚀

现象：下横梁表面有明显撞痕、凹坑，或大面积锈斑。

措施：

• 目测检查撞痕，查明原因（货物碰撞？工具掉落？），从源头避免再发生。
• 生锈部位先除锈（手工或电动钢丝刷），再涂防锈底漆+面漆。
• 变形影响强度（比如横梁弯曲超过5mm/米），建议业主评估更换。

建议：下横梁是结构件，轻微锈蚀别慌，但别拖。宽海智能的维修保养知识库中包含不同环境（潮湿、酸碱）下的防腐方案，可根据客户工况推荐油漆型号和涂刷周期。

问题二：行走电机漏油或异常温升/异响

现象：电机减速机结合面渗油，外壳温度超80℃，运行时“嗡嗡”或“咔咔”响。

措施：

• 轻微渗油先清洁观察；严重就换油封。
• 红外测温，温度过高查负载和散热风扇。
• 异响应判断来源：轴承问题拆检，齿轮问题查油位油质。
• 若问题无法现场解决，及时与电机厂家联络或联系宽海智能电控团队。

建议：电机故障常跟电控参数有关。宽海智能精通西门子、三菱、欧姆龙等主流品牌PLC，可同步检查电机驱动参数（加减速时间、过载保护设定），从根源上减少电机异常。

问题三：主动轮/被动轮磨损

现象：轮缘变薄、踏面有沟槽，堆垛机行走晃动或打滑。

措施：

• 测量轮径，磨损超3mm提醒业主，超5mm建议更换。
• 轮面剥落或裂纹，直接换。
• 轮内轴承每半年加一次锂基润滑油脂。

建议：磨损过快往往跟轨道精度或轮压分配有关。宽海智能在升级改造中，可提供轮组重新配重或更换为聚氨酯包胶轮，减少磨损并降低运行噪音。

问题四：水平导轮磨损

现象：导轮与轨道侧面间隙过大，堆垛机左右晃，定位精度下降。

措施：

• 测量导轮外径，磨损超2mm就换。
• 调整偏心轴，让导轮与轨道侧面间隙保持在0.5~1mm。
• 导轮轴承用锂基润滑脂润滑。

建议：水平导轮间隙调整是精细活。宽海智能技术人员使用专用塞尺和偏心扳手，可将间隙调整至0.3mm精度，大幅提升行走稳定性。

问题五：限位检测开关和减速开关失效

现象：堆垛机到轨道端头不减速，或越过极限位置，容易发生撞击。

措施：

• 手动触发开关，看PLC输入点有无信号。
• 开关因振动偏移了，调回设计位置。
• 清理感应面灰尘油污，不行就换新。

建议：限位开关是安全的最后一道防线。宽海智能在维修保养中会将限位开关测试列为每次巡检的必检项。

三、立柱维保：升降的支撑骨架

立柱是堆垛机起升部分的导轨和承载结构，堪称设备的“脊梁”。

问题一：立柱撞击变形或锈蚀

现象：立柱表面出现撞痕、凹坑，或黄褐色锈斑。

措施：

• 检查撞击痕迹是否影响起升导轮运行，若有突出凹坑，及时打磨平整。
• 锈蚀部位除锈补漆，注意别污染导轨面。
• 立柱弯曲变形若超过1/1000，需反馈业主评估矫正或更换。

建议：立柱变形多由载货台超载或碰撞引起。宽海智能在烂尾盘活项目中，曾对严重变形立柱采用“火焰矫正+局部加固”，成本仅为更换的30%。

四、起升机构维保：货物升降的动力核心

起升机构包含电机减速机、钢丝绳或同步带、卷筒、松绳保护等，是堆垛机的“心脏”。

问题一：电机减速机漏油或异常

现象：减速机壳体渗油，运行时异响或温升过高。

措施：

• 轻微渗油可加密封胶，严重则更换油封。
• 油位不足时添加同牌号齿轮油。
• 异常温升或异响应停机检查轴承和齿轮，必要时联系厂家。

建议：起升减速机是关键部件。宽海智能可提供定期油品检测，通过分析油液中金属颗粒含量，预判齿轮磨损程度。

问题二：钢丝绳或同步带松动、断丝

现象：起升时有顿挫感，钢丝绳表面断丝或严重锈蚀，同步带表面出现裂纹。

措施：

• 检查钢丝绳张紧度，垂度过大需调整张紧装置。
• 定期用机械油润滑钢丝绳，防止干摩擦。
• 同步带表面出现明显裂纹必须立即更换。
• 钢丝绳达以下任一条件必须更换：①一个捻距内断丝数超过总丝数的9%；②直径磨损至额定值的95%以下（即减少5%）。

建议：钢丝绳和同步带属于安全件，绝不能将就。宽海智能的维修保养知识库记录了不同品牌钢丝绳的疲劳寿命数据，可帮助客户提前3个月制定更换计划。

问题三：松绳检测保护开关失效

现象：钢丝绳松弛时堆垛机未报警，仍继续运行，可能导致乱绳或坠落。

措施：

• 手动模拟松绳（放松张紧装置），观察开关是否动作、PLC是否收到信号。
• 检查松绳保护开关的机械连杆是否卡滞，清理并润滑。
• 调整开关触发位置，确保钢丝绳稍有松弛即触发。

建议：松绳保护是起升机构最重要的安全装置之一。宽海智能建议每半年进行一次松绳保护功能测试，并记录测试结果。

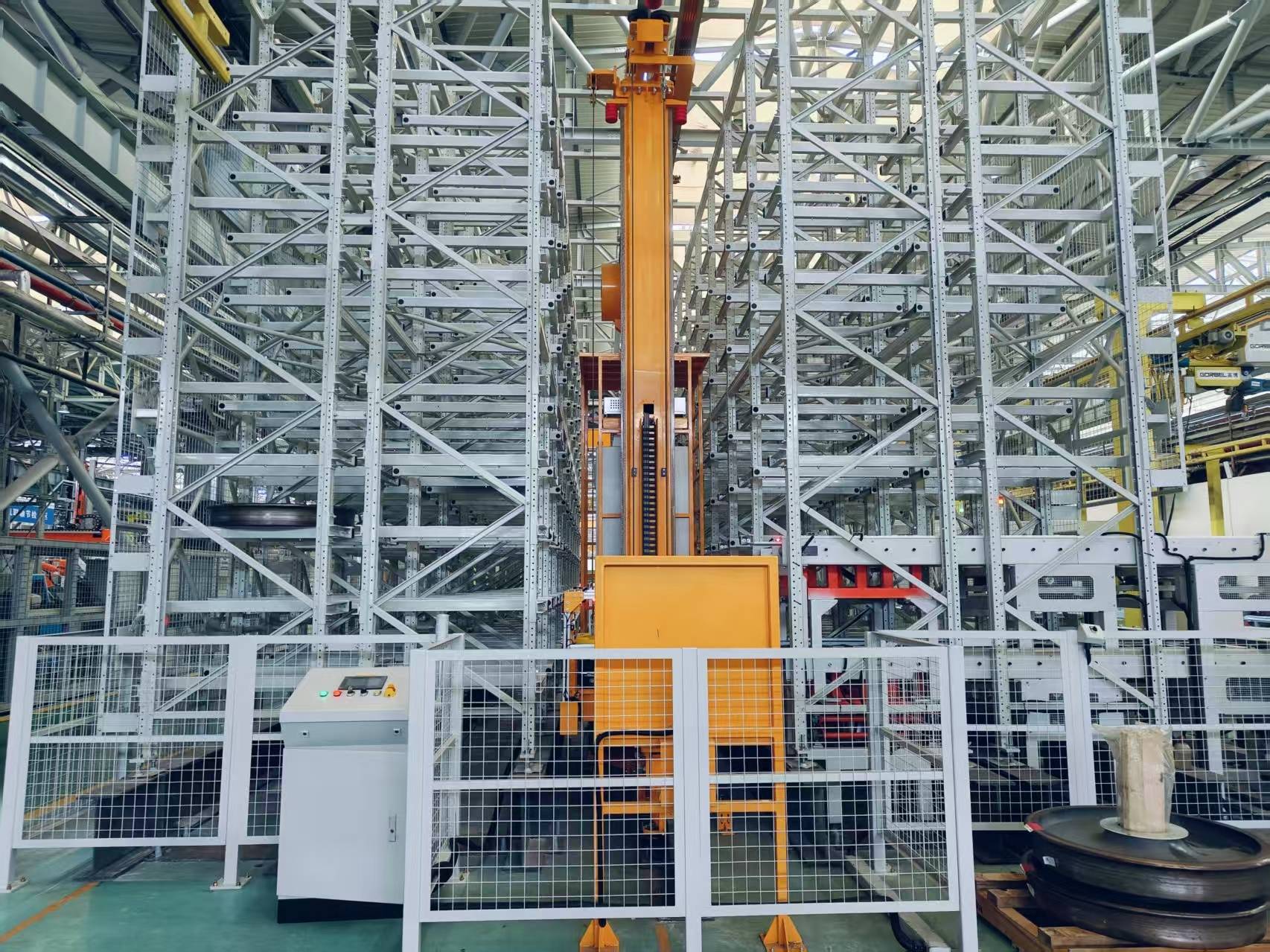

广州某汽车及交通运输-轨道交通行业仓储物流项目现场照片

五、载货台维保：货物的承载平台

载货台，简单说就是货物的“座驾”，随起升机构上下运动，上面还装着货叉和各种检测开关。

问题一：载货台水平度超标或偏摆

现象：载货台明显倾斜，货物放上去自己滑，货叉取货也对不准位置。

措施：

• 拿水平尺一量，倾斜超过2mm/m就得调。
• 调整起升导轮与导轨的间隙，用偏心轴把台面校平。
• 偏摆严重的，检查起升导轮是不是磨坏了，该换就换。

建议：载货台水平度直接关系到存取精度。像宽海智能用的是激光测距仪多点测量，能把水平度控制在0.5mm/m以内，稳得很。

问题二：起升导轮磨损

现象：起升过程中载货台晃晃悠悠，导轮和导轨之间的间隙越来越大。

措施：

• 测一下导轮外径，磨损超过1.5mm直接换。
• 用锂基润滑油脂给导轮轴承做保养。
• 调一下导轮偏心轴，让导轮和导轨间隙保持在0.3~0.5mm。

建议：导轮磨了不换，下一步就是导轨跟着遭殃。宽海智能在维修保养时把导轮间隙列为必检项，还提供间隙记录表，方便你做趋势分析，心里有数。

问题三：光电开关功能异常

现象：货物检测时有时无，要么空取，要么直接撞上。

措施：

• 擦干净光电开关透镜上的灰尘油污。
• 检查安装位置有没有跑偏，重新对准反射板。
• 拿万用表测一下输出信号，不对劲就换新的。

建议：粉尘环境下，光电开关特别容易掉链子。如果工况比较恶劣，宽海智能会推荐升级为光电+超声波双检测方案，误报率能降一大截。

六、货叉维保：存取货物的执行器

货叉是堆垛机存取货物的直接执行器，常见的有单深位、双深位甚至多深位。

问题一：货叉链条松动或磨损

现象：货叉伸缩时抖动、卡顿，链条垂度过大。

措施：

• 检查链条张紧装置，调整到垂度保持在2~3个链节之间。
• 查看链条滚子有无裂纹或卡死。单个链节坏了可单独更换，整体磨损严重就换整条链条。
• 定期用机械油对链条进行滴注润滑。

建议：链条一旦断裂，货叉可能收不回甚至直接坠落。宽海智能的维修保养知识库里，有根据使用强度推荐的链条更换周期，省心又安全。

问题二：货叉滚轮磨损或卡死

现象：货叉伸缩时发出异响，滚轮不转，甚至开始磨损滑轨。

措施：

• 逐个检查滚轮转动是否灵活。卡死了就清洗或更换轴承。
• 测量滚轮外径，磨损超过1mm就要更换。
• 使用锂基润滑油脂给滚轮轴承加注润滑。

建议：滚轮卡死是货叉最常见的故障，没有之一。宽海智能在升级改造中，可以提供带密封圈的滚轮轴承，有效防尘，寿命更长。

问题三：货叉中位检测开关异常

现象：货叉左右伸不到位，或者缩不回中位，系统报“中位超时”。

措施：

• 检查中位光电开关是否有污物遮挡，清洁后再测试。
• 检查开关安装位置，确保货叉缩回时能准确感应。
• 如果开关频繁误报，可能是环境光干扰，可换成对射式光电或电感式接近开关。

建议：货叉中位检测是WCS调度的重要信号。宽海智能可以同步检查PLC程序中的中位检测逻辑延时，优化时间参数，从源头避免误报。

七、上横梁与天轨维保：上部的导向与缓冲

上横梁连着立柱顶部，上面装了滑轮和上部导轮；天轨则是给上部导向提供轨道的。

问题一：滑轮或上部导轮磨损

现象：堆垛机上部晃动，天轨那儿有异响。

措施：

• 检查滑轮踏面是否磨损不均，磨损深度超过2mm就得换。
• 调整上部导轮与天轨的间隙，标准0.5~1mm。
• 用锂基润滑油脂润滑滑轮轴承。

建议：上部导轮间隙调整很容易被忽略。宽海智能把上部导向系统纳入每半年维保计划，保证整机垂直度。

问题二：天轨变形或接头不平

现象：堆垛机经过天轨接头时冲击明显，上部导轮磨损加快。

措施：

• 用直尺量天轨接头处的高低差，超过1mm就得调。
• 天轨整体变形（波浪形）需要矫正或更换（更换不在标准维保范围内，要单独报价）。

建议：天轨变形多半是厂房温度变化或安装误差引起的。宽海智能在升级改造中能提供天轨重新校准服务，配合激光跟踪仪，精度能做到±0.5mm。

八、集电器滑触线维保：行走供电的动脉

滑触线和集电器负责给堆垛机移动供电和通讯。

问题一：集电器碳刷磨损超限

现象：堆垛机行走时偶尔断电或通讯中断，滑触线表面有拉弧痕迹。

措施：

• 检查碳刷剩余长度：磨损剩≈2mm时建议更换，剩≤1mm时必须换。
• 检查碳刷与滑触线的接触压力，调整弹簧使压力均匀（约2~3N）。
• 清理碳刷粉末，防止短路。

建议：碳刷是消耗品。宽海智能的维修保养知识库记录了不同工况下碳刷的更换周期，能帮客户建好备件库存。

问题二：滑触线扭曲变形或接头不平

现象：集电器经过某段时跳动，碳刷磨损异常快。

措施：

• 目测滑触线是否水平，用水平尺检测，扭曲处要拉直并重新固定。
• 检查接头处是否平滑：有毛刺就打磨，有台阶就调支架高度。
• 检查支架螺栓是否松动，紧固并保持水平。

建议：滑触线问题往往跟安装支架松动有关。宽海智能建议每半年对全线滑触线支架做一次紧固检查。

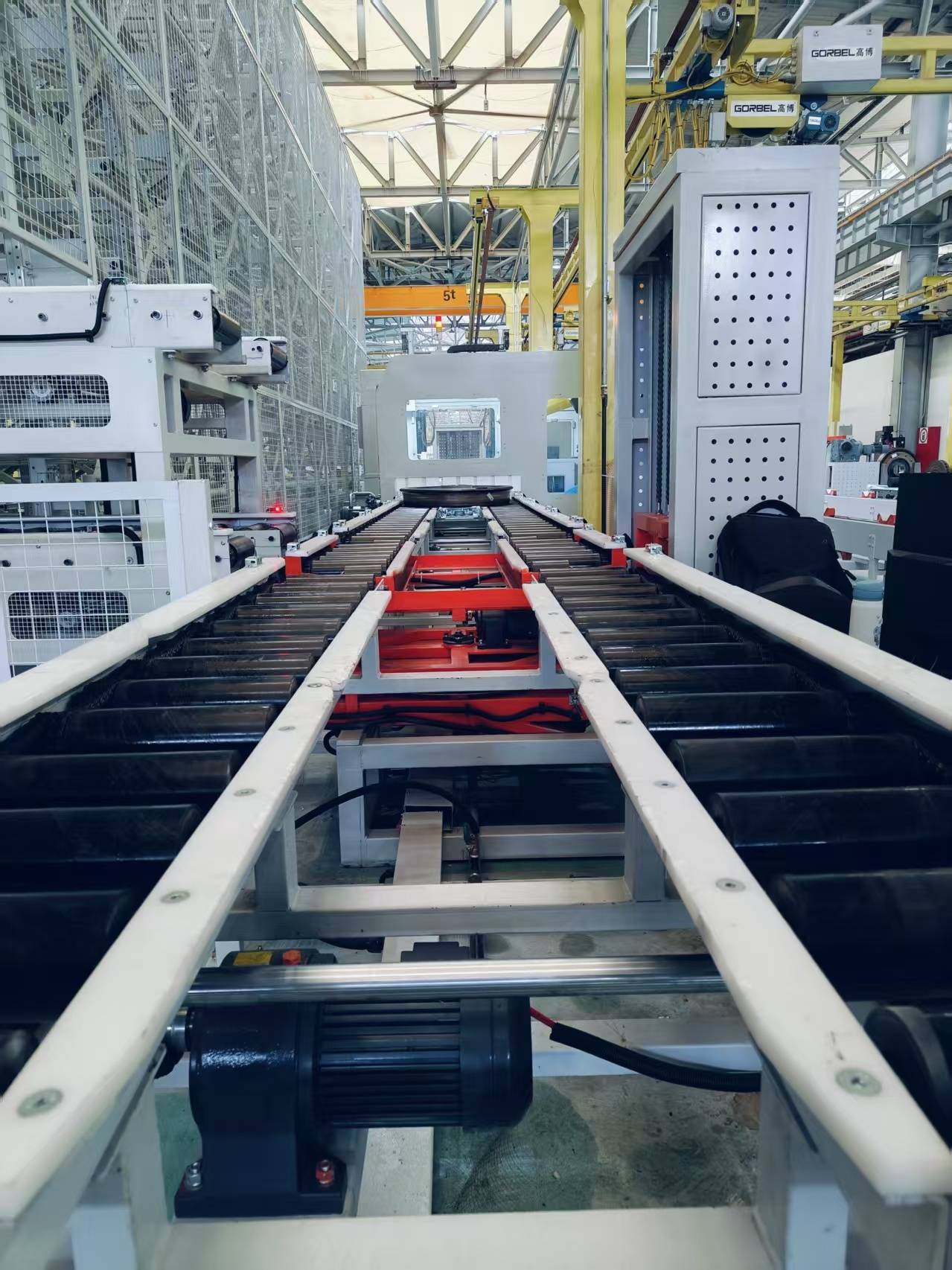

广州某汽车及交通运输-轨道交通行业仓储物流项目现场照片

九、拖链维保：线缆的保护通道

拖链的作用，就是保护堆垛机的移动电缆和信号线，防止磨损。

问题一：拖链剐蹭、异响或紧固件松动

现象：堆垛机运行时拖链发出刮擦声，背板上能看到摩擦痕迹。

措施：

• 检查拖链和周围结构有没有干涉，调整导向槽位置。
• 查看拖链链节是否开裂，有问题就换。
• 紧固拖链固定端的螺栓。

建议：拖链内部线缆缠绕打结是常见毛病。宽海智能提醒，每次维修保养时最好打开拖链，检查线缆排列，该绑就绑，别偷懒。

十、电气和系统维保：堆垛机的大脑与神经

电气系统包括控制柜、PLC、变频器、传感器、通讯线路等，一个都不能掉链子。

问题一：控制柜内元器件松动或积尘

现象：偶尔报警，重启一下又好了。

措施：

• 切断主电源，用吸尘器或压缩空气清灰（气压别太高）。
• 挨个紧固接线端子、PLC模块螺丝、继电器插座。
• 检查变频器散热风扇，清理风道。

建议：灰尘是电气故障的头号“帮凶”。宽海智能建议每半年深度清洁一次控制柜，顺便查查接地电阻。

问题二：限位开关、光电开关灵敏度下降

现象：堆垛机到位置不减速、不停车，或者货物检测不准。

措施：

• 用万用表或PLC监控软件测开关输出信号。
• 清洁感应面，调整安装位置到最佳感应距离。
• 老化的开关，直接换同型号新品。

建议：宽海智能自研的WMS/WCS系统，日志查看界面很友好。比如API接口日志、系统运行日志、任务异常字段等。一旦开关故障，前端会直接提示“货位传感器无信号”之类的原因，现场人员照着做就行，不用等工程师。

问题三：通讯端口信号不稳定

现象：堆垛机和WCS通讯断断续续，任务经常发不下去。

措施：

• 检查通讯线缆（Profinet、EtherNet/IP、Profibus等）有没有破损，接头松不松。
• 用网络测试仪测网线通断和信号质量。
• 看PLC通讯模块指示灯，异常就重启或换模块。

建议：通讯问题得软件和电控一起查。宽海智能对各种接口协议都很熟，不管什么类型、什么品牌，都实际打通过关过。能快速定位是物理层、数据链路层还是应用层的问题。

问题四：堆垛机系统功能动作不完整

现象：有些动作——比如货叉伸出、起升减速——要么不顺，干脆做不了。

措施：

• 通过PLC在线监控，挨个测试输入输出点是否正常。
• 检查变频器参数有没有被意外改过。
• 跑一遍全自动测试程序，验证所有安全联锁条件。

建议：宽海智能有成熟的PLC程序框架和标准库，背后是数百个稳定运行项目的积累。不管是维修保养还是升级改造，我们都能提供经过验证的可靠程序，确保堆垛机动作完整、安全运行。

十一、维修保养 vs 升级改造 vs 烂尾盘活：堆垛机的决策参考

堆垛机是仓储物流里的“高价值核心装备”，不同故障阶段，应对策略完全不同。

1. 维修保养：小毛病，别拖成大问题

适用场景：设备整体运行正常，但局部出现磨损、老化、润滑不到位等问题。比如地轨接头轻微不平、行走轮磨损在3mm以内、钢丝绳少量断丝未超限、光电开关偶发误报等。

投入成本：低

停机时间：几小时到1天

效果：恢复设计性能

宽海智能建议：建立预防性维护计划，用 维修保养知识库把故障率降低40%以上。小修小补，最怕“等明天”。

2. 升级改造：还能用，但越来越“跟不上”

适用场景：设备勉强能跑，但效率下滑、故障频发、技术明显落后。比如行走轮半年就要换一次、电控还是西门子S7-300这种老系列、货叉速度跟不上产能、没有远程监控功能。

投入成本：中等

停机时间：3~7天

效果：性能提升30%~100%

宽海智能的做法是： 机械+电控+软件协同升级——换耐磨行走轮， PLC从S7-300升级到S7-1500并无缝迁移程序，再加装 SCADA和 数字孪生监控。一次改造，解决多个痛点。

3. 烂尾盘活：项目停了，图纸程序全没了

适用场景：堆垛机项目长期停摆，原集成商失联，图纸、程序、资料一概没有。

典型情况：设备装完就没正常跑过，轨道偏斜严重、电柜线路杂乱、PLC程序丢失或被加密。

投入成本：较高（但比买新设备便宜）

停机时间：2~6周

效果：从0到1，真正可用

宽海智能在这方面经验丰富：逆向测绘、电控程序重构、全系统联调，一条龙搞定。我们累计为59家仓储物流集成商做过软件和电控技术分包，覆盖25个行业。烂尾堆垛机，照样能重获新生。十二、结语与维保耗材准备

堆垛机的全面维保是一项系统性工程，涉及机械、电气、控制等多专业知识。宽海智能专注制造业智能仓储物流领域8年，累计完成近400个项目，每年交付60-80个新项目，对各类品牌和型号的堆垛机维保要点可谓烂熟于心。

业主在维保前需提前准备以下耗材：

• 低温润滑脂（推荐SKF-LGLT或同等型号）：每台堆垛机约需1KG，用于行走轮轴承、水平导轮、起升导轮、货叉滚轮等部位。
• 导轨润滑油（推荐46#或68#抗磨液压油）：每台约需200ml，用于地轨、天轨表面润滑。
• 需更换的备件（如碳刷、开关、链条、钢丝绳等）：由业主根据宽海智能提供的更换清单提前采购。

让宽海智能为您的堆垛机提供全生命周期保障——从日常维修保养到性能升级改造，从烂尾盘活到新建项目，我们一路同行。欢迎联系我们，共创高效安心的智能仓储体验。
