电流互感器标识
单个电流互感器电气标识符号
一个圆圈表示是一台互感器中的一个绕组。
横线上的斜线，表示变比数，一根是单变比，两根是双变比。

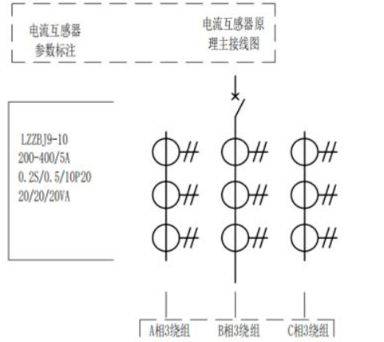

单个开关柜三相电流互感器标识符号
图上三列竖线，表示三相母线。
竖线上的圆圈，表示母线上安装有一台电流互感器。
上图表示ABC三相都安装一台电流互感器，共3台。
每相竖线上有一个圆圈，代表一个绕组，上图每台电流有3个绕组。
具体电流互感器型号、参数，看左侧参数框。
上图简述：每相一台双变比(200-400/5)，三绕组(0.2S/0.5/10P20)的电流互感器，共3台，ABC相各一台。
电压互感器标识
电压互感器识图要点
确定是单相互感器还是三相互感器。
确定三相互感器接线：VV接线、YY接线还是4PT抗谐振接线。
(1) VV接线：需要两台不接地电压互感器。以10kV为例变比为：
(10/0.1/0.22)kV*2
(2) YY接线：需要三台接地电压互感器。以10kV为例变比为：
(10/√3/0.1/√3/0.22/√3/0.1/3)kV*3
(3) 4PT接线：需要四台接地电压互感器，注意要是全绝缘的。以10kV为例变比为：
(10/√3/0.1/√3/0.22/√3/0.1/3)kV*3
(10/√3/0.1/√3/0.22/√3/0.1)kV*1
以上变比其实是可以根据需要增加减少调整的。
确定适用的产品型号：
根据一次主接线图，配合文字说明，确定柜型：KYN柜、HXGN柜、充气柜、固体柜等。
KYN柜是空气绝缘柜，PT一次线采用铜排连接。
JDZX9-10
充气柜和固体柜，PT一次线采用绝缘电缆线加PT肘型头连接。
JSZV16-10R(带R是充气柜内互感器的标志)
再根据下面明细表中的电压参数结合上面一次接线图配合确定产品型号。(型号含义及选型另外一篇文章)
单相电压互感器电气标识符号
三相VV接线电压互感器标识符号

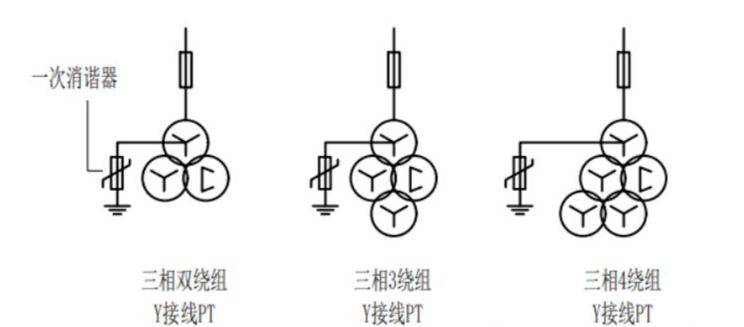

三相Y接线电压互感器标识符号
三相4PT抗谐振电压互感器标识符号
* 4PT抗谐振PT，一次严禁接消谐器
有的设计图中符号很乱，或出现文章中没有的符号。我们要参照符号以及用途，材料表中的型号和数量确定正确的互感器型号参数。
