GB/T 11022 高压开关设备淋雨试验装置

一、设备定位与核心用途

该装置是电力行业专用的气候防护检测设备，完全依据《GB/T 11022-2020 高压开关设备和控制设备标准的共用技术要求》附录 C 设计制造，也兼容 DL/T 593 等行业标准。

• 核心用途：验证户外高压开关、控制设备（如开关柜、环网柜、箱变、柱上开关等）在强降雨环境下的密封性能与绝缘可靠性，是产品型式试验、出厂检验的必备设备。
• 设计目标：模拟户外暴雨工况，暴露设备密封缺陷，避免雨水侵入导致的短路、绝缘失效、部件腐蚀等安全隐患。
• 生产厂家：深圳市朗斯科检测仪器有限公司

技术参数：

试验流程与判定标准

1. 试验准备

• 受试设备需完全装配到位，配齐盖板、屏蔽、套管等部件；多单元设备需至少测试 2 个单元的连接部位防雨性能。

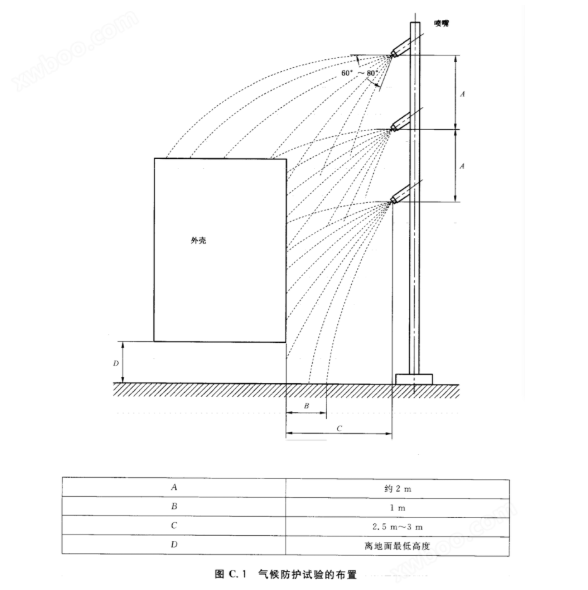

• 设备按制造厂规定的最低安装高度放置，淋雨需同时覆盖设备顶部及前方 1m 内的地面。

2. 试验过程

1. 调整喷嘴角度与压力，使淋雨束均匀覆盖受试表面；
2. 启动喷淋，保持压力、流量稳定，连续淋雨 5 分钟；
3. 宽度超过 3m 的设备，可分段对 3m 宽区域依次喷淋。

3. 合格判定

试验结束后立即检查，需同时满足以下所有要求：

• 主回路、辅助回路的绝缘部件无水迹；
• 设备内部电气元件、机构无水迹；
• 结构件 / 非绝缘部件无明显积水（避免腐蚀风险）。
