U3S1-500K-NS是 Minebea（NMB）U3S1 系列 S 型拉压力称重传感器，原装进口、高精度、合金钢、IP67，用于1t（500kg）量程的拉力 / 压力双向测量、材料试验机、料罐 / 吊秤、包装机、工业过程测力。
一、型号含义
U3S1：系列（S 型双剪切梁、拉压两用）
1T：1 tf（1000kgf，9.807kN） 额定量程
NS：标准型（内置应变桥、6 米屏蔽电缆）
二、核心参数（U3S1-1T-NS）
量程：1000kg（9.807kN）

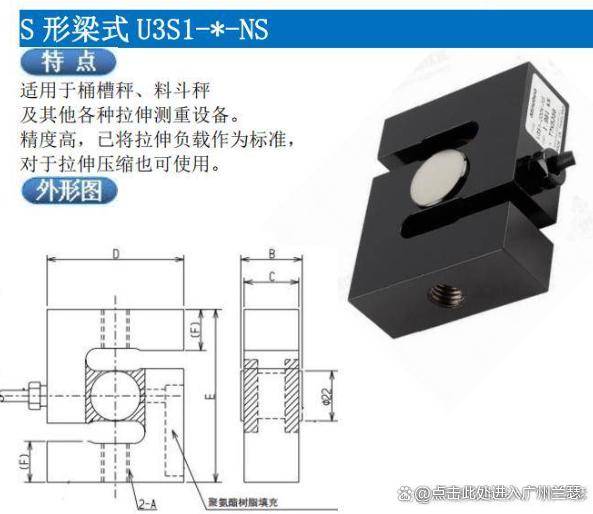

结构：S 型双剪切梁（拉压双向）
材质：合金钢（环氧树脂涂层，防腐蚀）
灵敏度：
拉力：−3.0 mV/V ±0.003 mV/V
压力：+3.0 mV/V ±0.015 mV/V
综合精度：
非线性：≤0.025% R.O.
迟滞：≤0.025% R.O.
重复性：≤0.025% R.O.
蠕变：≤0.03% R.O./20min
温度特性：
补偿范围：−10℃ ～ +70℃
安全范围：−20℃ ～ +80℃
零点温漂：0.05% R.O./10℃
输出温漂：0.02% Load/10℃
过载：安全150% RC，极限200% RC
防护：IP67（防尘防水，潮湿 / 粉尘环境适用）
电气参数：
输入电阻：420 Ω±40 Ω
输出电阻：350 Ω±5 Ω
绝缘电阻：≥2000 MΩ（DC50V）
电缆：φ4.7 mm，4 芯屏蔽，长6 m，末端 Y 型压接端子
激励：推荐 **≤12 VDC**，最大20 VDC
机械特性：
安装螺纹：M12×1.75（上下拉压孔）
尺寸：约76×60×27 mm（长 × 宽 × 高）
额定位移：0.13 mm
固有频率：2500 Hz
重量：约0.8 kg
三、主要特点
拉压双向：既可测拉力也可测压力，一机两用。
高精度：0.025% 级，适合试验机、精密配料等高精度场景。
IP67 防护：合金钢 + 环氧树脂涂层，耐腐蚀、防水防尘。
抗偏载强：双剪切梁结构，侧向力干扰小，安装容错高。
6 米屏蔽电缆：适合远距离布线，抗干扰强。
原装稳定：NMB 原厂，一致性好、温漂小、疲劳寿命长（100 万次）。
四、接线定义（4 芯）
表格
线色 功能
红 +Exc（激励 +）
黑 −Exc（激励−）
绿 +Sig（信号 +）
白 −Sig（信号−）
五、同系列型号（U3S1-*-NS）
U3S1-100K-NS（100kg）
U3S1-200K-NS（200kg）
U3S1-500K-NS（500kg）
U3S1-1T-NS（1000kg）
U3S1-2T-NS（2000kg）
