U3B1-1T-B（日本 Minebea/NMB 美蓓亚）称重传感器
U3B1传感器是 Minebea（NMB）U3B1 系列小型 S 型拉压力称重传感器，原装进口、超紧凑、铝合金、IP64，用于1T 量程的拉力 / 压力双向精密测量、材料试验机、小型料罐 / 吊秤、包装机、工业测力。
一、型号含义
U3B1：系列（小型 S 型、拉压两用）
50K：50 kgf（490.3 N） 额定量程
B：标准型（内置应变桥、4 米屏蔽电缆）
二、核心参数（U3B1-50K-B）
量程：50kg（490.3N）
结构：S 型双剪切梁（拉压双向）
材质：铝合金（环氧树脂涂层，轻量化）
灵敏度：
压缩：+3.0 mV/V ±0.015 mV/V
拉伸：−3.0 mV/V ±0.015 mV/V
综合精度：
非线性：≤0.05% R.O.
迟滞：≤0.05% R.O.
重复性：≤0.03% R.O.
温度特性：
补偿范围：−10℃ ～ +70℃
安全范围：−20℃ ～ +80℃
零点温漂：0.05% R.O./10℃
输出温漂：0.1% Load/10℃
过载：安全150% RC，极限200% RC
防护：IP64（防尘防溅水，室内 / 轻度工业环境）
电气参数：
输入电阻：350 Ω±3.5 Ω
输出电阻：350 Ω±5 Ω
绝缘电阻：≥2000 MΩ（DC50V）
电缆：φ4.7 mm，4 芯屏蔽，长4 m
激励：推荐 **≤10 VDC**，最大15 VDC
机械特性：
安装螺纹：M10×1.5（上下拉压孔）
尺寸：约56×40×18 mm（长 × 宽 × 高）
额定位移：0.16 mm
固有频率：1100 Hz
重量：约0.33 kg
三、主要特点
超小体积 + 轻量化：仅 0.33kg，安装空间受限场景首选。
拉压双向：拉力 / 压力一体测量，适配试验机与料罐。
高精度稳定：0.03% 级重复性，温漂小，长期一致性好。
IP64 防护：适合室内、干燥粉尘 / 轻微溅水环境。
原装品质：NMB 原厂，疲劳寿命长、抗偏载强。
四、接线定义（4 芯）
表格
线色 功能
红 +Exc（激励 +）
白 −Exc（激励−）
绿 +Sig（信号 +）
蓝 −Sig（信号−）
黄 屏蔽（接地）
五、同系列型号（U3B1-*-B）
U3B1-20K-B（20kg）
U3B1-50K-B（50kg）

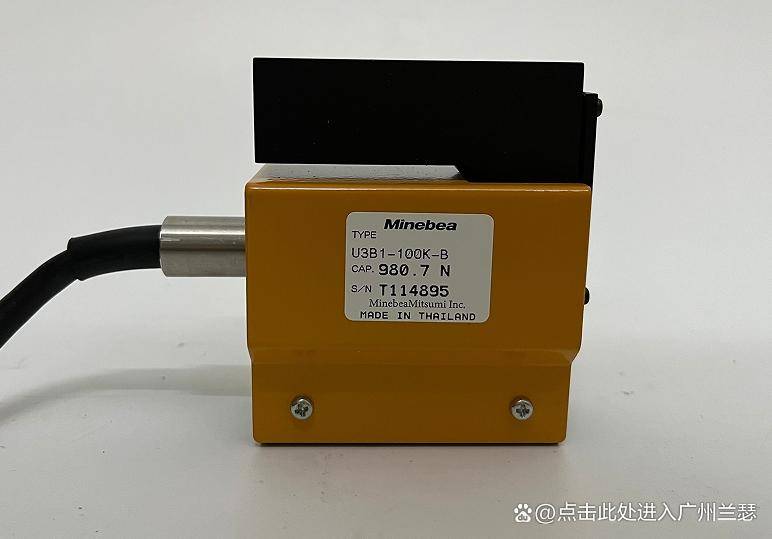

U3B1-100K-B（100kg）
U3B1-200K-B（200kg）
U3B1-500K-B（500kg）
U3B1-1T-B（1000kg）
