在电力通信专网中，存在着两张并存的骨干网络：一张是传统的SDH/MSTP传输网，承载着继电保护、安稳控制、调度自动化等对时延和可靠性要求极高的生产控制类业务；另一张是快速发展的以太网/IP网络，承载着视频监控、办公自动化、移动巡检、物联网采集等管理信息类业务。两张网络互相补充，但测试工具却往往各自为政——测SDH需要传输分析仪，测以太网需要网络测试仪，设备繁多、携带不便、数据难以关联。成都鼎讯信通科技有限公司推出的网络综合测试仪，创造性地将SDH/PDH/OTN测试与以太网业务流量生成和分析功能集成于一台手持仪表中，为电力通信运维人员提供了“一机双能”的综合测试解决方案。
一台仪表，两张网络全覆盖
该设备同时支持STM-1/4/16/64（155M/622M/2.5G/10G） 的SDH光接口测试，以及10M/100M/1000M Base-T电口和千兆/万兆以太网光口（1000Base-SX/LX/ZX、10GBase-SR/LR/ER）的全方位测试。这意味着，从变电站内的2M继电保护通道，到调度数据网的千兆路由器互联，再到输电线路监控的万兆视频回传链路，一台仪表即可完成全部测试任务。尤其值得一提的是，设备还支持OTU-1/OTU-2等OTN接口测试，顺应电力传输网向OTN演进的趋势。
以太网测试：从流量生成到QoS评估
对于电力以太网，该设备能够产生各种业务流（如不同帧长、不同带宽占比、不同VLAN优先级），并精确测量吞吐量、时延、帧丢失、乱序等关键指标。在配电自动化业务激活前，可使用它模拟真实的GOOSE或MMS报文流量，验证网络是否满足带宽和实时性要求；在视频监控系统部署后，可长时间监测丢包率和抖动，评估网络是否满足高清视频传输需求。设备支持RFC 2544和Y.1564等标准测试方法，能够系统验证网络的QoS（服务质量）参数，包括CIR（承诺信息速率）、EIR（超出信息速率）、延迟和抖动等，为电力通信服务等级协议（SLA）的符合性评估提供量化依据。
SDH/PDH/OTN测试：继承专业传输分析仪的功底
该设备继承了专业SDH分析仪的核心能力，支持对STM-1/4/16/64光接口的开销监测、指针调整分析、APS保护倒换测试以及误码性能评估（B1/B2/B3、V5等）。对于电力行业广泛存在的E1/2M接口，设备提供两个75Ω非平衡BNC接口和一个120Ω平衡RJ48接口，支持HDB3和AMI编码，符合ITU-T G.703标准。在进行保护倒换测试时，可模拟光口中断或信号劣化，精确测量倒换时间是否满足50ms的电力安全要求。对于采用OTN技术的省级电力骨干网，设备支持OTU-1/OTU-2等速率等级的测试，满足未来几年的技术储备需求。
丰富的物理接口，适应复杂现场
光接口：两个SFP+插槽，支持千兆和万兆SFP模块（850nm、1310nm、1550nm），覆盖短距（550m）、中距（10km）和长距（80km）传输距离。发送光功率和接收灵敏度完全符合IEEE802.3标准。
电接口：两个10/100/1000Base-T自适应电口，支持全双工，自动或手动识别直通/交叉线缆，最大传输距离100米。
E1接口：两个75Ω BNC（非平衡）和一个120Ω RJ48（平衡），满足不同配线架的需求。
辅助接口：USB×2、以太网口、TF卡接口，方便数据导出和固件升级。
手持便携，适应电力现场

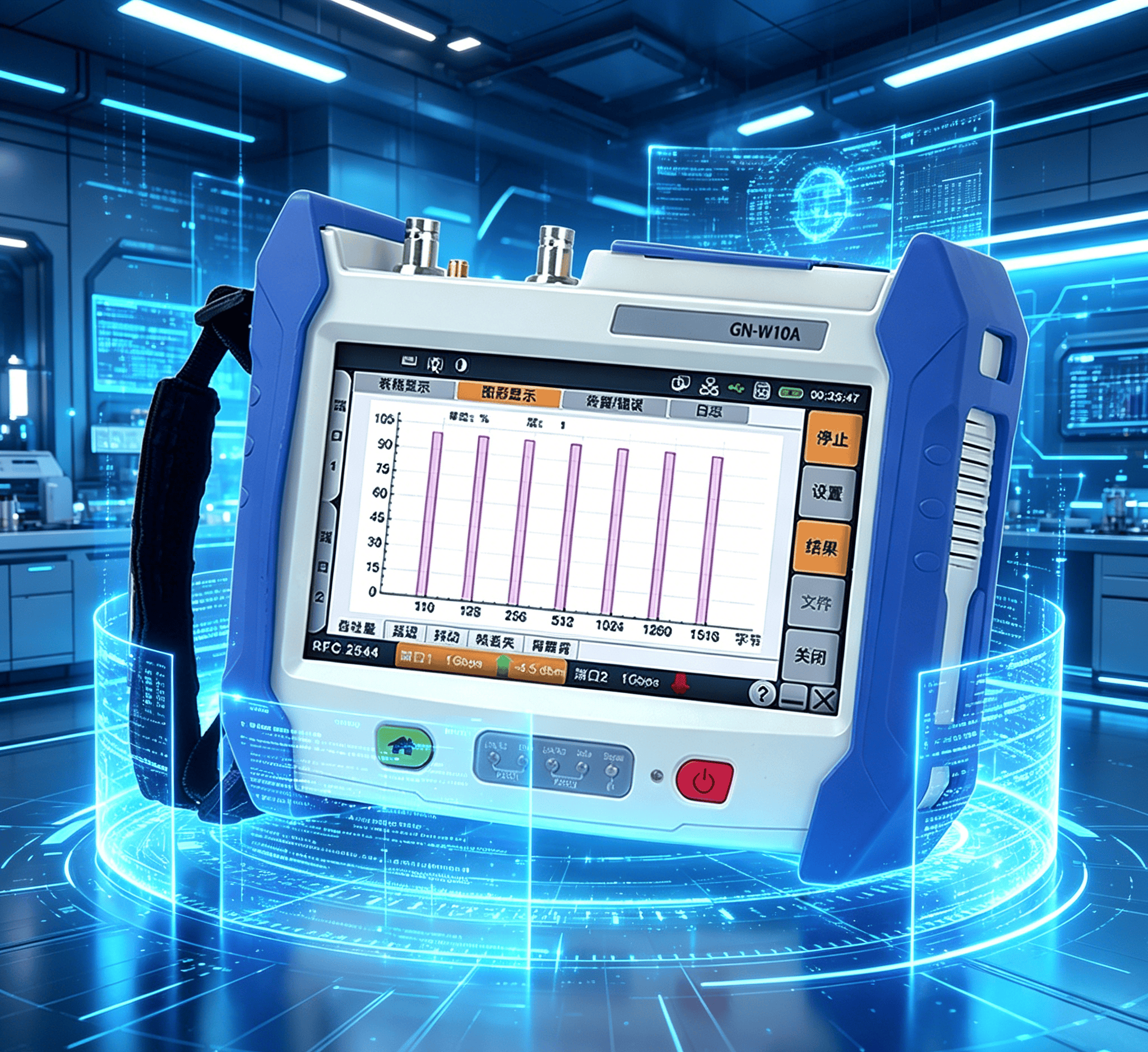

整机尺寸仅206×171×75mm，重量未标但明显轻便，可单手持握。配备可充电锂电池，从完全放电到充满需5小时，续航时间应能满足半日现场作业。工作温度-10℃～+50℃，存储温度-20℃～+70℃，湿度0%～95%非凝结，适应变电站户外机柜、电缆沟道等环境。大尺寸触摸屏（具体尺寸未给，但参考同类产品应为高亮彩色屏）配合中文界面，操作直观。
电力行业典型应用场景
1. 智能变电站过程层网络测试
在智能变电站中，GOOSE和SV报文通过过程层以太网传输。使用该综合测试仪，可模拟大量突发流量，测量交换机的转发时延和丢包率，验证网络配置是否满足IEC 61850对实时性的要求。
2. 调度数据网链路激活与维护
在新增一条调度数据网链路（如从地调连接到220kV变电站）时，使用RFC 2544测试端到端的吞吐量和时延，确认带宽符合合同要求。定期测试可监测链路性能劣化趋势。
3. SDH环网与以太网联合故障排查
当出现调度自动化数据中断时，可能涉及SDH传输层和以太网层。使用该仪表，先测试SDH光口的误码和指针，再测试以太网端口的流量和丢包，快速定位是传输层问题还是数据层问题。
4. 继电保护通道的2M性能校验
通过E1接口高阻跨接在线路中，长时间监测2M通道的误码和告警，确保保护通道的误码率优于10⁻⁶的要求。同时可模拟线路中断，验证APS倒换动作是否正常。
5. OTN链路开通测试
随着电力骨干网引入OTN技术，使用该设备对OTU-1/OTU-2光口进行开销分析和误码测试，验证波长准确性和光信噪比（OSNR），确保业务可靠承载。
鼎讯网络综合测试仪以以太网+SDH/PDH/OTN双测试引擎、多接口覆盖、手持便携的独特优势，打破了传统测试仪表功能单一的限制。对于电力通信运维人员而言，它不再需要携带两台甚至三台不同的仪表去应对复杂场景，只需一台设备即可完成从骨干传输网到末端接入网、从生产控制类业务到管理信息类业务的全面测试。这不仅降低了资产投入，更提升了现场故障排查的效率。
以太网与SDH，一机双测；电力通信的每一次可靠传输，从这里开始验证。
