产品描述
LN9730 是南麟电子自主研发量产的单声道 G 类全差分音频功率放大芯片，专为便携式低压锂电音频系统、小型化影音设备量身设计，集成内置电荷泵升压架构，无需额外搭配升压电感、外围极简，兼顾高音质、高转换效率、低 EMI 电磁干扰与超低静态功耗，完美解决传统 AB 类功放功耗高、发热大，普通 D 类功放辐射干扰强、音效底噪明显的行业痛点，是中小功率音频放大场景的优选国产替代方案。
核心功能参数
芯片采用先进 G 类放大拓扑结构，搭配全差分输入输出电路设计，内置专业级静音控制模块、开机防冲击软启动电路与爆破音抑制单元，可有效消除设备开关机、模式切换、启停瞬间产生的咔哒声、噗噗杂音，大幅还原人声、中高频乐器细节，失真控制优异，音频输出纯净度高，听感体验出色。
工作电压覆盖2.7V~5.5V宽压区间，兼容单节锂电池、3.3V 稳压系统、5V 直流供电等主流供电方案，适配消费类数码通用电源架构。功率输出性能强劲，3.3V 供电搭配 8Ω 喇叭负载条件下，典型输出功率可达 2.4W；5V 供电、4Ω 低阻负载工况下，持续输出功率稳定突破 3W，满足小体积音箱、便携播放设备的外放音量需求。
内置集成电荷泵电源方案，摒弃外置升压元件，简化 PCB 布局布线，缩小整机尺寸，同时大幅降低高频辐射干扰，EMC 抗干扰性能优异，可轻松通过消费电子常规电磁兼容测试，降低产品整改成本与研发周期。
具备优秀的能效表现，相较于传统 AB 类音频放大器，电能转换效率大幅提升，1W 常规播放功率下典型效率可达 63% 以上，有效降低整机工作发热，减少电量损耗，显著延长穿戴设备、便携数码产品的电池续航时长；芯片关断休眠模式下，静态漏电流低至 0.7μA，待机超低耗，契合低功耗产品设计要求。
核心保护机制
集成多重硬件防护机制，内置输出短路保护、过流限流保护、高温过热保护、输入欠压锁定保护等多重功能，当负载短路、异常温升、电压不稳等极端工况出现时，芯片可快速自动关断输出进行自我保护，规避芯片烧毁与设备故障，提升整机长期运行稳定性与使用寿命。
产品特点
可调电流限制高达3.5A
内置(典型70mQ)N-MOSFET
反向电流阻断(无体二极管)
输出可强制高于输入(关或开状态)
低供电电流:
40μA 开关导通状态典型值
关断状态下典型值小于1μA
保证连续负载电流
LN9703MR、LN9703NR(SOT23):3A
LN9703TMR、LN9703TNR(TSOT23):3A
LN9703DR(DFN2x2):3A
LN9703SR(SOP8):3.5A
宽输入电压范围:2V至5.5V
开漏故障标志输出
热插拔应用(软启动)
1.7V典型欠压锁定(UVLO)
反向电压保护
热关断保护
符合RoHS标准且100%无铅(Pb)
场景应用
广泛适用于蓝牙音箱、便携式多媒体播放器、头戴式耳机放大模块、迷你投影仪、车载小型影音装置、智能家居语音终端、便携医疗辅助设备、工控迷你语音播报器等各类中小功率音频放大应用场景。

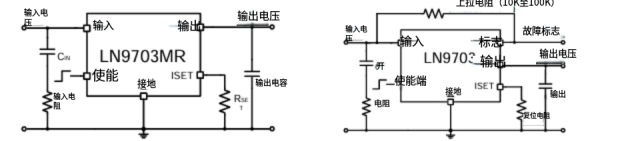

典型应用电路

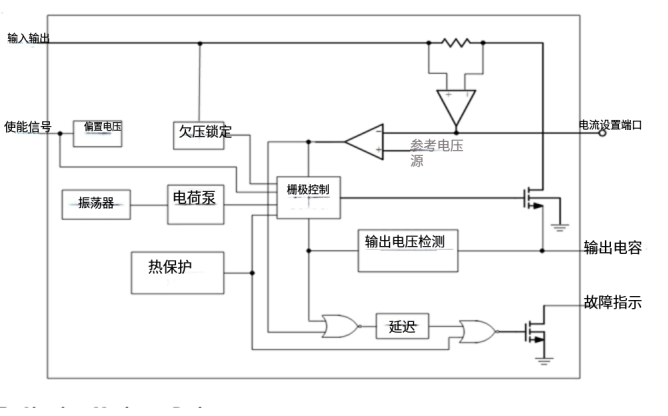

功能框图

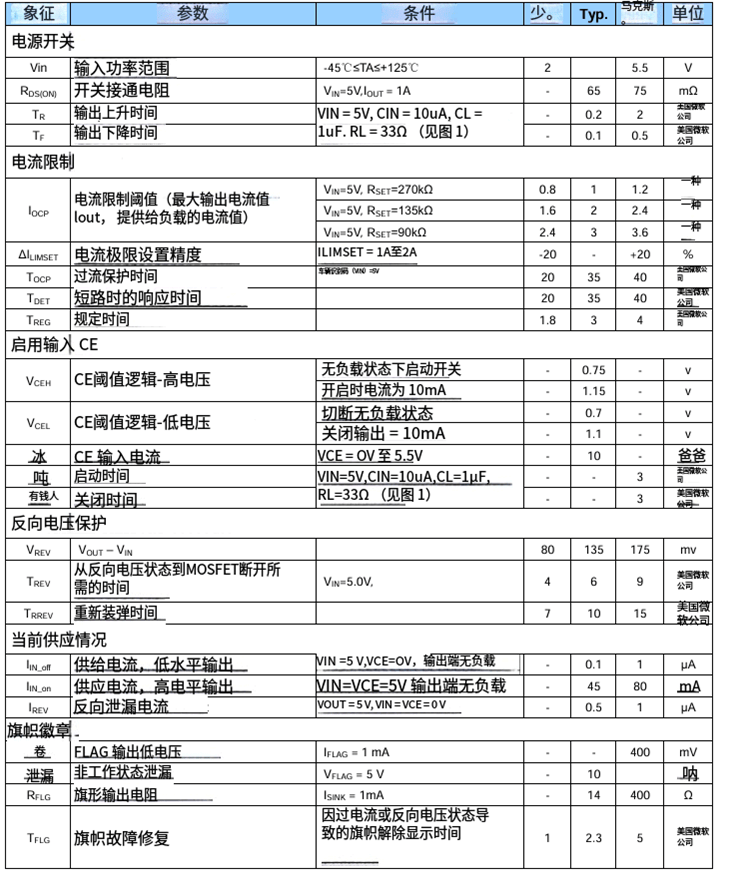

电学参数
