当今社会凡是用手机、电脑的人，都知道“芯片”这两个字。但很少有人想过：芯片上那些比头发丝还细的电路，到底是怎么“刻”出来的？答案藏在一种叫“等离子刻蚀机”的设备里。没有它，就没有5nm芯片，也没有你正在用的这台设备。从国外巨头到国内像方瑞科技这样专注等离子技术十余年的厂家，都在持续推动这一设备走向更高精度。那我们就来聊聊这台设备不为人知的故事。
湿法刻蚀的“天花板”
故事要从20世纪60年代说起。那时候，半导体行业还处在“开荒期”,人们造芯片主要靠“湿法刻蚀”.简单来说，就是把硅片泡在化学溶液里，药水把不要的地方“咬”掉，留下想要的电路图形。这方法成本低、操作也简单，在芯片线宽还很粗的年代，确实够用。
但随着技术往前走，芯片越做越小，湿法刻蚀的麻烦就来了。药水是液体，它不认方向，从各个方向一起咬，这叫“各向同性”.本来只想挖一条直上直下的窄沟，结果侧面也被咬了一大块，做出的电路歪歪扭扭。到了亚微米级，湿法已经彻底跟不上精度要求。
等离子技术的诞生
半导体工程师们开始另寻出路。1968年，一位叫艾文的学者率先尝试用氧气等离子体去除光刻胶。1969年，他设计出了首个圆筒形电感耦合反应器，并用CF₄气体做等离子体刻蚀，这是干法刻蚀的起点。
真正的里程碑是1971年。德州仪器公司的工程师瑞恩伯格设计出首台“平行板”等离子刻蚀机。这个“莲蓬头”式上电极的设计，至今仍是所有先进刻蚀机腔体的鼻祖。
不过，早期干法刻蚀和湿法一样，也是各向同性咬，方向控制问题没解决。关键突破发生在1973年，惠普公司的工程师穆托山用CF₄等气体，实现了首个真正意义上的各向异性刻蚀—离子几乎垂直轰击晶圆表面，侧壁得以保持陡直。
同一年，日本发表了首篇等离子刻蚀技术文献，工业界开始认真重视这门技术。1974年，反应离子刻蚀的概念被正式提出。这一年，也被视为现代等离子刻蚀技术的真正起点。
从RIE到ICP:技术不断迭代

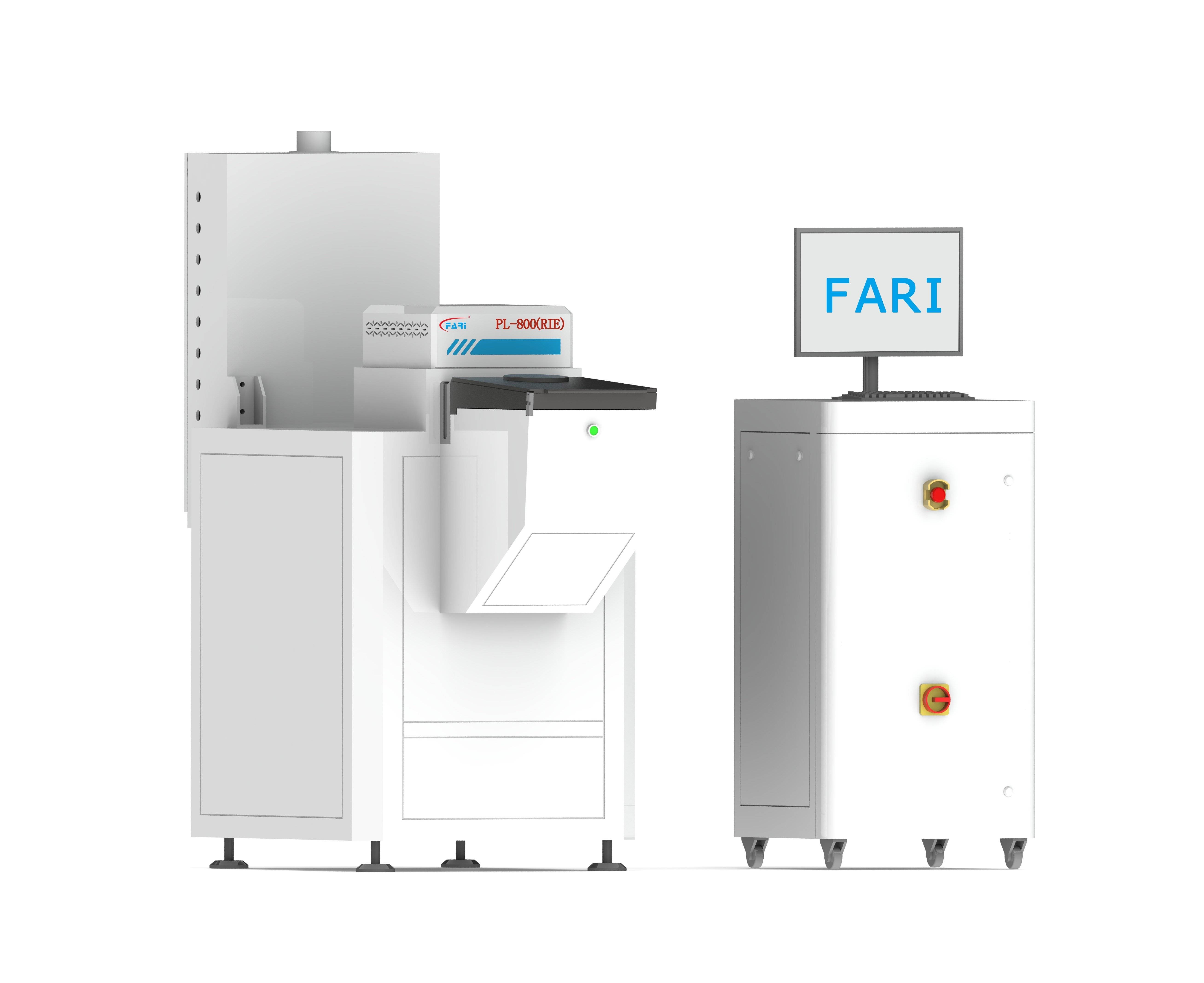

整个70年代到80年代，RIE反应离子刻蚀是主力。但RIE有一个内在矛盾：等离子体密度和离子能量总是耦合在一起。功率调大，密度上去了，晶圆表面的损伤也加大了。工艺窗口非常窄。

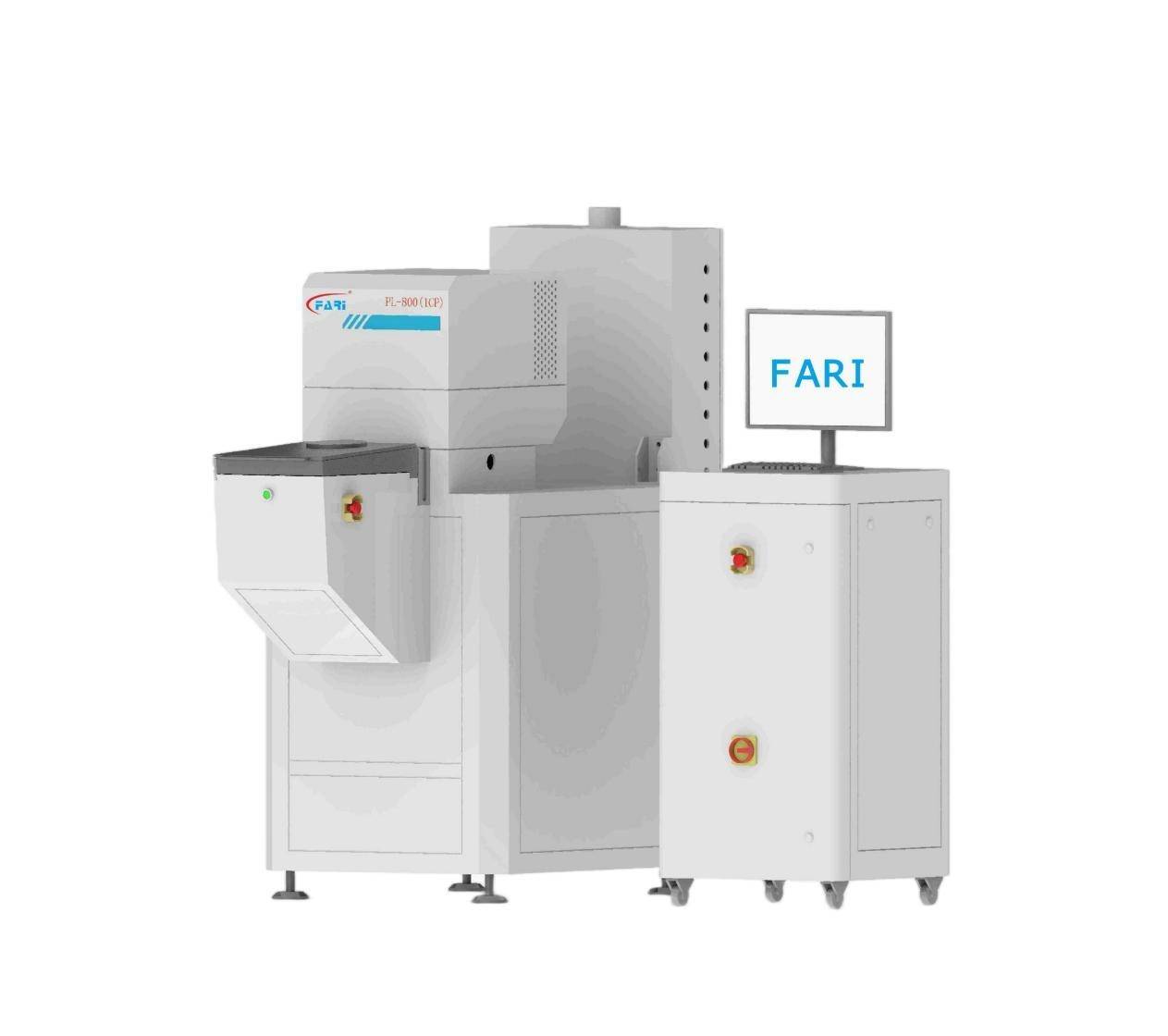

90年代初，电感耦合等离子体（ICP）技术浮出水面。它把等离子体的产生和离子加速分离开来：用线圈产生高密度等离子体，再单独给下电极加偏压来控制离子能量。密度和能量终于可以各自单独调节，刻蚀速率更快，侧壁控制也更灵活。手机里5nm芯片的制造，ICP刻蚀机就是主力设备之一。
进入21世纪，电容耦合等离子体（CCP）和HDP高密度等离子体反应器成了IC制造业的支柱。与此同时，深反应离子刻蚀（DRIE）和原子层刻蚀（ALE）等更精细的路线也相继问世，将侧壁垂直度做到了95%以上，损伤层控制在几纳米之内。
据行业数据，2025年全球刻蚀设备市场规模预计突破300亿美元，中国市场的国产化率也从2021年不足15%提升到了2025年的35%.等离子体刻蚀技术在整个芯片制造中渗透率已接近80%.

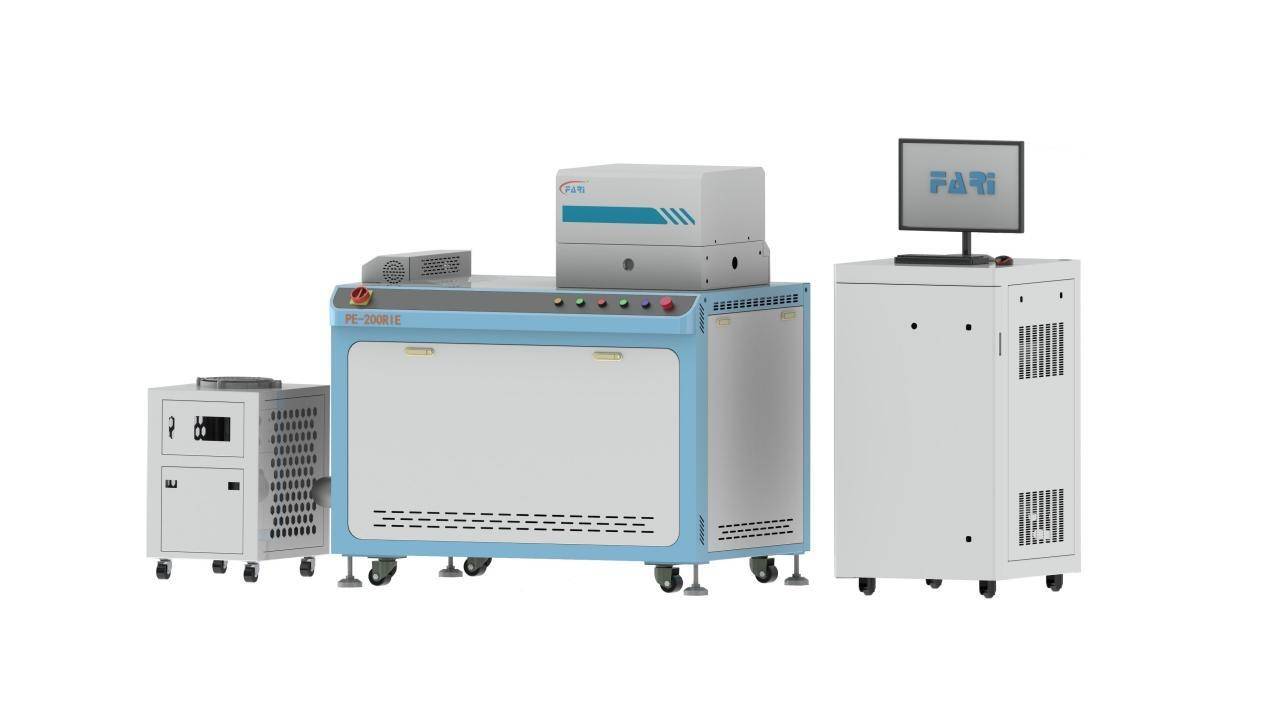

当年艾文和瑞恩伯格可能想不到，他们在实验室里摆弄的几根真空管和射频电源，半个多世纪后，会变成一个年产值数百亿美元的庞大产业。而中国厂家也在持续努力，中微公司的刻蚀设备已进入全球5纳米和7纳米生产线，累计超过1500个反应台。方瑞科技作为国家高新技术企业和专精特新中小企业，在等离子刻蚀及表面处理领域拥有10余项发明专利，先后通过ISO9001认证，引进德国先进低温等离子技术，可针对碳化硅、化合物半导体等不同材料提供定制化刻蚀解决方案，致力于让国产刻蚀设备走得更远。
