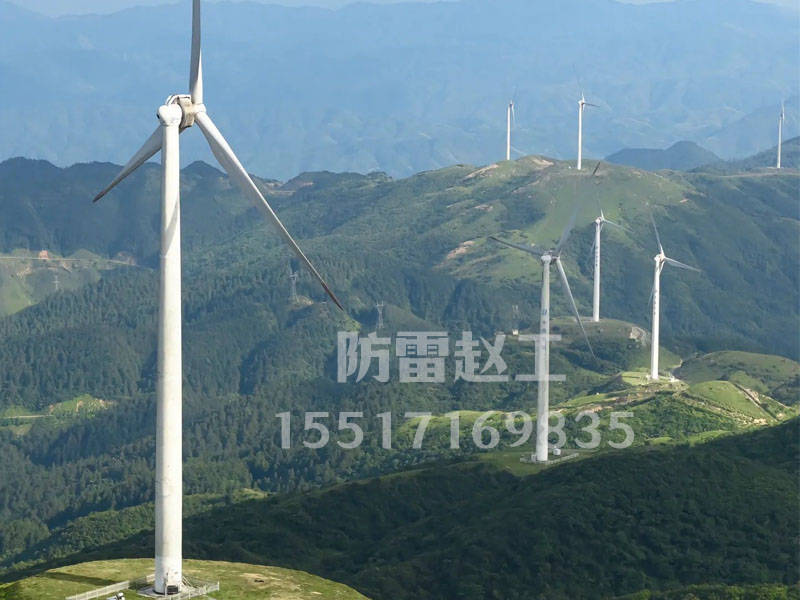

风电场通常建设在沿海、山区或高原等雷电多发区域，风机塔筒高度可达80～150米，是雷击的“天然高点”。国际统计表明，单台风机年均雷击次数可达1～4次。雷电直接雷击和感应过电压可导致叶片损坏、控制系统瘫痪、设备停机甚至引发火灾。因此，建立完善的综合防雷体系是保障风电机组安全运行的关键。
本方案针对风电机组，以天拦接闪器为外部防雷核心，结合内部等电位连接、直流SPD浪涌保护装置，构建“外部接闪—引下线—接地体”与“内部等电位—SPD—屏蔽”协同配合的综合防雷体系，确保满足国家及国际标准的防雷要求。
风力发电机组综合防雷系统技术方案 天拦接闪器
本方案依据以下标准规范设计：
- GB 50057-2010 《建筑物防雷设计规范》（2023年版修订）——防雷接地基本要求
- GB/T 21714-2015 《雷电防护》（等同采用IEC 62305）
- GB/T 33629-2017 《风力发电机组 雷电防护》——风电防雷核心标准
- IEC 61400-24 《风力发电机组防雷国际标准》（2019+AMD1:2024）
- GB/T 36490-2018 《风力发电机组 防雷装置检测技术规范》
- GB/T 18802系列 《低压电涌保护器（SPD）标准》
T/GSEE 15-2025 《风力发电场区域防雷技术规范》外部防雷系统设计
2.1 天拦接闪器配置
天拦接闪器是一种成熟、合规的接闪装置，其工作原理与富兰克林式避雷针一致，通过在雷云电场作用下为雷电流提供低阻抗泄放通道来保护设备。
机舱顶部安装方案：
（1）选型参数：
- 接闪器材质：不锈钢（1Cr18Ni9Ti），直径 ≥ Φ16 mm；
- 安装高度：根据GB 50057-2010滚球法计算保护范围，确保机舱顶部及叶片根部处于有效保护区域内；
- 接闪器数量：在机舱顶部布置不少于2根接闪器，分别位于机舱前后两端或左右两侧，形成冗余保护。
（2）保护范围验证：
采用滚球法进行保护范围计算，以滚球半径R = 45 m（二类防雷建筑）为基准，验算接闪器对机舱全表面及周围突出物（风速仪支架、气象桅杆、航标灯等）的覆盖情况。保护半径计算公式：
r=h(2R−h)r=h(2R−h)
式中：R为滚球半径，h为接闪器有效高度。
2.2 叶片防雷接闪系统
叶片作为风机最先遭受雷击的部位，需在叶片上配置独立的接闪器系统：
- 在叶片尖部区域嵌装金属接闪器（铜质或不锈钢材质），尽可能靠近叶尖布置-；
- 沿叶片长度方向每3～5米设置接闪点-43；
- 叶片接闪器通过内部金属引下线连接至轮毂接地汇流装置-。
2.3 机舱屏蔽防护
机舱外壳应具备良好的电磁屏蔽能力：
- 机舱罩表面铺设金属网格或金属箔层，形成法拉第笼效应；
- 所有机舱外部金属部件（气象桅杆、航标灯支架等）均与接闪器系统做可靠电气连接；
- 机舱内部形成LPZ1防护区，有效衰减外部雷电电磁脉冲。
三、引下线与等电位连接系统
3.1 引下线系统
（1）塔筒利用：
利用风机塔筒钢结构作为自然引下线-9。塔筒各段法兰之间采用跨接线可靠连接，连接导体截面积 ≥ 50 mm² 铜芯线或等效截面的钢带-43。
（2）机舱至塔筒过渡：
在机舱偏航平台处设置雷电流汇流环（滑环或碳刷组件），确保机舱旋转状态下引下通道的连续性。汇流环载流量应满足200 kA冲击电流的耐受要求。
（3）引下线敷设要求：
- 机舱内部采用耐高压绝缘引下线（推荐采用DEHN HVI耐高压绝缘导线），其自身具有等效隔离距离，即使安装在设备近旁也不会发生闪络事故-；
- 引下线走向应平直，减少弯曲，弯曲半径 ≥ 10倍导线直径；
- 引下线与塔筒金属结构之间每隔一定距离进行等电位跨接。
3.2 等电位连接网络
等电位连接是防止电位差引发火花或设备损坏的关键措施-16。
（1）机舱内部等电位：
- 机舱内所有外露金属部件（发电机外壳、齿轮箱体、偏航电机、控制柜外壳等）均通过等电位连接排接至公共接地点；
- 设置机舱等电位接地母排（建议铜排截面 ≥ 50 mm²），作为机舱内所有电气设备接地的汇集点；
- 与机舱接地母排连接的导线截面积不小于16 mm² 铜芯。
（2）塔筒等电位：
- 塔筒各段法兰、平台、爬梯等金属部件均与塔筒钢结构可靠焊接或螺栓连接；
- 塔筒底法兰与基础接地环通过短粗接地扁钢连接，连接导体长度控制在1.5 m以内-17。
（3）全机等电位：
- 叶片接闪器 → 轮毂汇流装置 → 机舱汇流环 → 塔筒钢结构 → 基础接地网，形成自上而下的完整雷电流泄放路径；
- 每段连接处的过渡电阻 ≤ 0.03 Ω-。
四、接地系统设计
4.1 接地网结构
采用环形+放射型混合接地网设计方案-17：
（1）环形接地体：
- 沿风机基础外缘0.8～1.2 m处敷设闭合环形接地环；
- 水平接地体采用热镀锌扁钢 ≥ 40 mm × 4 mm，镀锌层厚度 ≥ 70 μm-17；
- 埋深 ≥ 0.8 m（寒冷地区应在冻土层以下）-17。
（2）放射型接地极：
- 由塔基向外均匀辐射4～8条接地极，与环形接地体相连，增大泄流面积-17；
- 垂直接地极采用热镀锌圆钢，直径 ≥ 16 mm，单根长度2.5～3 m-17；
- 接地极之间间距 ≥ 2倍极长（约5～6 m），减少屏蔽效应-17。
（3）基础接地网：
- 风机基础钢筋网与环形接地体可靠焊接，形成自然接地体-17；
- 对于高土壤电阻率区域（ρ > 1000 Ω·m），可采用降阻剂、深井接地或电解离子接地棒等辅助降阻措施-。
