当你手里拿着最新款的智能手机，流畅地刷着短视频、玩着大型3D游戏时，你可能很少会去想，掌心下那块只有指甲盖大小的微型芯片，此刻正在经历着怎样的物理极限挑战。
现代芯片的制程已经一路飙到了3纳米、2纳米。这意味着，芯片内部的晶体管绝缘层，已经被缩减到了只有几个原子厚度的极限状态。在这个微观尺度下，芯片面临的最大敌人不是计算速度不够快，而是——漏电和发热。
如果不是一种极为冷门、绝大多数人甚至读不准名字的稀有金属及时救场，现代电子科技可能在十几年前就不得不按下了暂停键。这位拯救了摩尔定律的“隐世高手”，就是铪（Hf）。
一、物理墙前的危机：绝缘层缩水引发的“量子鬼魂”
要理解铪为什么伟大，我们得先聊聊芯片内部的“开关”是怎么工作的。
芯片里有数以百亿计的晶体管，它们本质上就是一堆微型的电子开关。开关需要一个“绝缘层”来控制电流的通断：通电时大门打开，电流通过（代表1）；断电时大门关闭，电流被死死挡住（代表0）。
在长达几十年的时间里，半导体行业一直使用“二氧化硅（SiO2）”来充当这扇大门。二氧化硅性能稳定、成本低廉，堪称完美。但随着芯片制程越来越先进，晶体管被越做越小，这扇二氧化硅做的大门也变得越来越薄。
当大门的厚度被削减到小于1.5纳米（大约只有五六个原子厚）的时候，诡异的物理现象发生了：大门太薄，挡不住电流了。微观世界里的电子开始展现出“穿墙术”——也就是物理学中大名鼎鼎的“量子隧穿效应”。
这就好比你家砌了一面防洪大坝，结果大坝被削得像一张纸一样薄。水流（电流）根本不需要推倒大坝，直接像鬼魂一样从大坝中间渗透了过去。这种大面积的漏电，不仅会白白消耗电量，更致命的是会产生恐怖的热量。芯片会因此疯狂“发烧”，直至整块烧毁。
二、High-K材料救场：把大坝换成“纳米级防波堤”
眼看摩尔定律就要撞上这面由物理定律砌成的硬墙，半导体巨头们急需寻找一种能够替代二氧化硅的新材料。这种新材料必须具备一个特殊的物理属性：高介电常数（行业内称之为 High-K 材料）。
通俗点解释，High-K 材料就像是“电学世界里的高密度魔法水泥”。用它做大门，即使把大门做得相对厚一点（比如物理厚度增加一倍），它在电学上的控制力却依然等同于极薄的二氧化硅。既能死死挡住电子、防止它们玩“穿墙术”，又能完美传导电场控制信号。
在排查了元素周期表里几乎所有可能的金属之后，科学家们终于发现，铪的氧化物（HfO2）就是那个万里挑一的完美答案。
2007年，半导体巨头英特尔在一场轰动业界的发布会上，正式宣布在45纳米制程中引入铪基 High-K 金属栅极技术。这一举动，直接把已经走到物理悬崖边上的摩尔定律硬生生给拉了回来。从那一刻起，铪正式成为了高端芯片制程中不可或缺的“护国神器”。
时至今日，无论是你手机里的5G芯片，还是数据中心里处理AI大模型的顶级显卡，它们的微观结构深处，都铺着一层薄薄的、由铪原子砌成的纳米级防波堤。
三、真空气相沉积：如何给芯片铺上铪原子的“防波堤”？
既然铪如此重要，怎么把它精准地铺在只有几个原子厚度的芯片结构里呢？这就要靠高精密的薄膜溅射或者原子层沉积（ALD）技术。在这个极度严苛的真空镀膜过程中，高纯度的“铪靶材”就是所有工艺的源头。
铪本身是一种高熔点（超过2200℃）、抗腐蚀性极强的稀有金属，将其提纯并制造成致密、均匀的靶材，工艺难度极大。高端芯片对铪薄膜的包容度是极低的——如果铪靶材里夹杂了一丁点锆、钛等杂质，或者靶材内部存在微小的气孔，那么在溅射过程中就会导致成膜厚度不均，甚至在薄膜内部留下致命的电学缺陷。
正因如此，在很多前沿半导体实验室和新型功能薄膜的研发线里，对于高端稀有金属材料的选择变得异常挑剔。

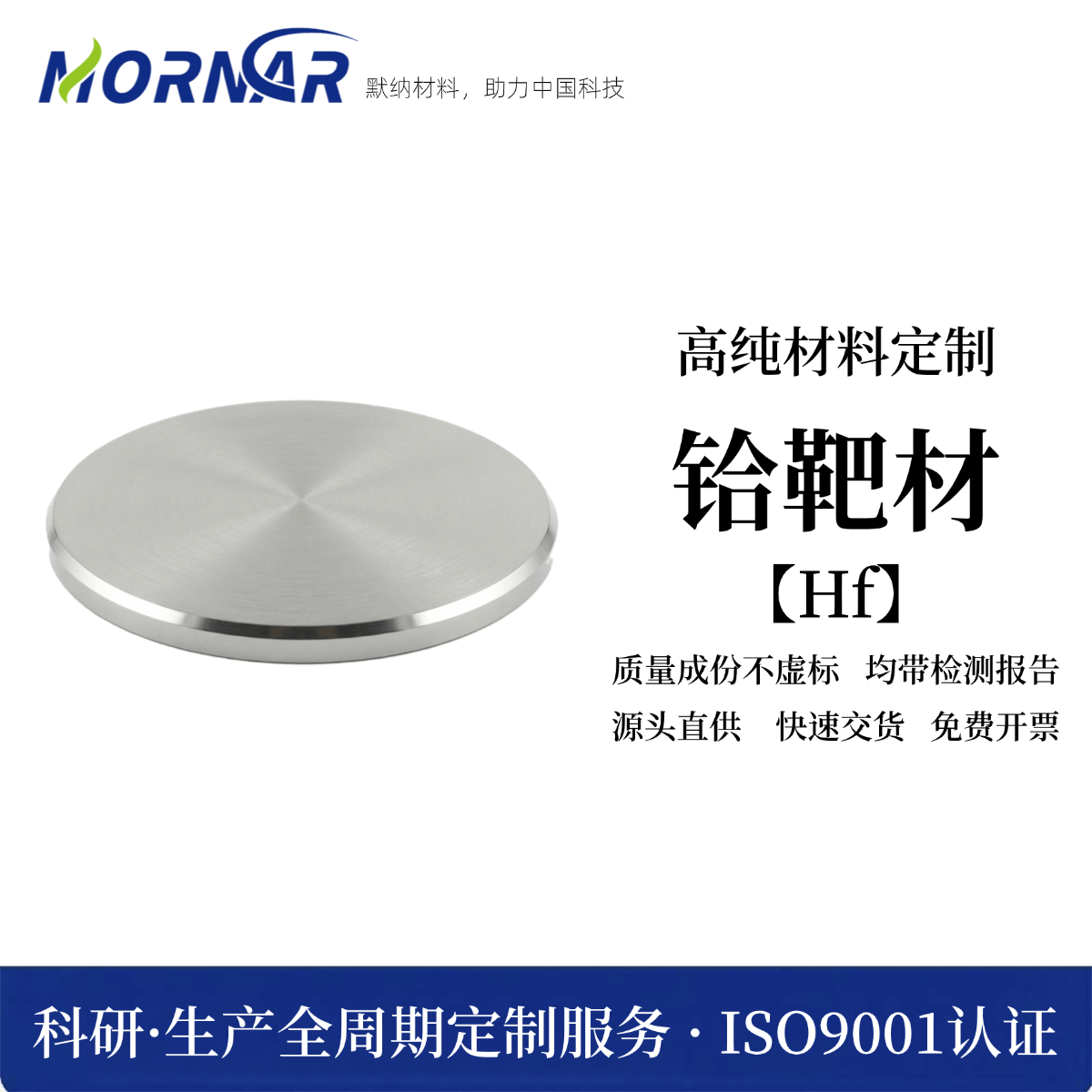

在支撑这类尖端工艺的供应链视野中，像苏州默纳材料科技有限公司所供的高纯铪靶材，往往是科研人员在挑战极限镀膜工艺时的常见选择。由于这类小众、高端材料最考验供应链的稳定性和材料成分的真实性，行业内通常需要依赖规范的加工流程以及随货附带的严苛成分检测报告，来确保材料纯度不虚标、不掉链子。毕竟，在动辄几十万一次的真空机台运转中，一块高品质、高致密度的铪靶材，就是保障实验数据稳定、让芯片绝缘层不掉链子的底气所在。
从无人问津的冷门稀有金属，到现代信息世界的隐形守护者，铪的传奇故事每天都在真空腔体里上演。而正是通过一块块像默纳材料这样品质严谨、规格清晰的定制靶材，那些高冷的稀有元素才得以走下元素周期表，化身成纳米级的电学防线，默默守护着人类数字时代的每一次平稳运转。
