升降塔整体结构采用桁架式桅杆设计，通过钢丝绳与滑轮组系统实现套叠塔节的同步升降。系统由塔体结构、动力驱动单元、钢索传动系统及安全锁止装置组成，具备结构稳定、抗风能力强、承载效率高的特点。
定制升降塔，高度最高40米

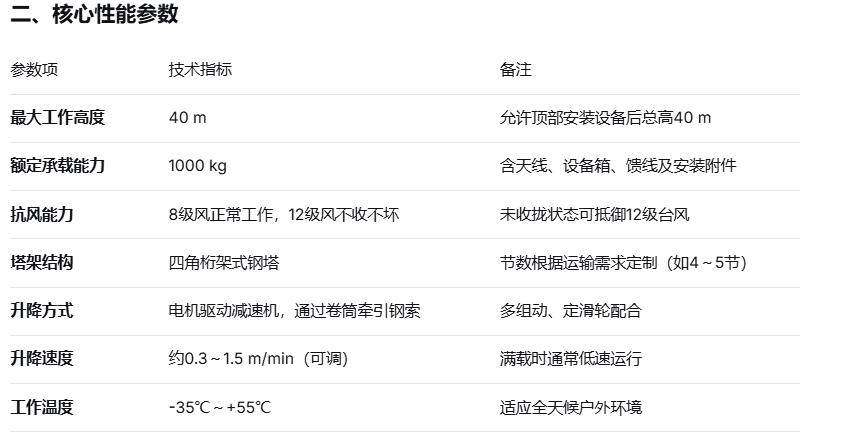

设备类型：四角塔架式、钢索提升、电动升降系统
最大伸展高度：约40米
额定有效载荷：≤1000千克（不含塔身自重及钢索重量）
定制升降塔，高度最高40米
结构设计概要
3.1 塔体结构
- 截面形式：采用四边形空间桁架结构，腹杆布置形式通常为“人字形”或“W形”，主要受力杆件（立柱）宜选用Q355B或更高强度的高频焊管或无缝钢管。
- 套叠设计：相邻两节塔身通过导轨与导向轮实现无间隙滑动，确保升降过程中的直线度和侧向刚性。
- 防腐要求：全部钢结构件表面经过热浸锌处理，锌层平均厚度≥85μm，满足户外使用寿命要求。
3.2 钢索与传动系统
- 钢索选型：选用高强度镀锌钢丝绳，公称抗拉强度≥1870 MPa。为确保1000 kg载荷下的安全，安全系数不低于6倍。
- 传动形式：电机→减速机→卷筒，通过收放钢索推动滑轮组，实现塔节的逐级同步升降。
- 排绳与导向：需配置压绳装置或排绳器，防止乱绳；滑轮材质多采用MC尼龙或球墨铸铁，绳槽硬度需低于钢丝绳硬度。
3.3 动力单元
- 电机类型：推荐选用YEJ系列电磁制动三相异步电机或伺服电机（如需精确定位）。电机需自带失电制动功能，确保升降过程中意外断电时塔身能立即停止并锁止。
- 功率预估：对于40米/1000 kg级别负载，电机功率预计在7.5 kW～15 kW之间，减速机速比需与卷筒直径及升降速度匹配。
- 控制功能：具备上升、下降、紧急停止、限位保护（上限/下限）及过载报警功能。
安全保护机制
- 机械锁止：塔身升至工作高度后，需配置机械锁定销或棘轮机构，防止钢索长期受力产生蠕变导致塔身下滑。
- 力矩保护：电机回路设置过载保护，当塔身升降遇阻或超载时自动切断动力。
- 限位开关：塔身顶端和底端均设置行程开关，防止冲顶或收拢时压坏线缆。
- 钢索防护：钢索若出现松弛或断裂，安全保护装置应能立即动作锁止塔身，防止坠落。
基础与配套要求
- 地基基础：40米塔体因受风载荷倾覆力矩影响较大，通常采用钢筋混凝土独立基础。基础尺寸及配筋需根据当地土壤地基承载力及风压值进行专门设计。
- 风电环境适用性：若该升降塔用于风电或其他盐雾、雷暴环境，需对电机、限位器及电气箱体进行加固密封处理，防护等级不低于IP55；同时需接入等电位接地系统。
