上油下电粉末成型机：在铜铁共烧AI芯片电感中的应用
粉末伺服成型机是一种先进的粉末成型设备，采用机、电、气、仪一体化控制、伺服驱动技术，通过伺服马达带动丝杆转动上冲、母模、下冲进行上下运动的粉末成型机。设备有独立的伺服系统和电气系统，具有浮动压制，精确控制压力和位移，实现了对精细粉末的高精度成型。设备可配自动取料机械手、自动送粉+摆料等装置，模具快装系统，具有稳定性、精准性、高效性、稼动率高等特点。
粉末压机能够将适合成型的粉末通过料斗、料管、料靴自动流注到阴模中，然后经过装在压机上的冲头对粉末压制成型，继而对压制成型的制品实施自动脱模、自动捡料、装盘。所有的执行动作全是机器自动完成的，整体结构采用全封闭设计。可配置机械手自动取料。
上油下电粉末成型机：在铜铁共烧AI芯片电感中的应用
一、设备核心原理

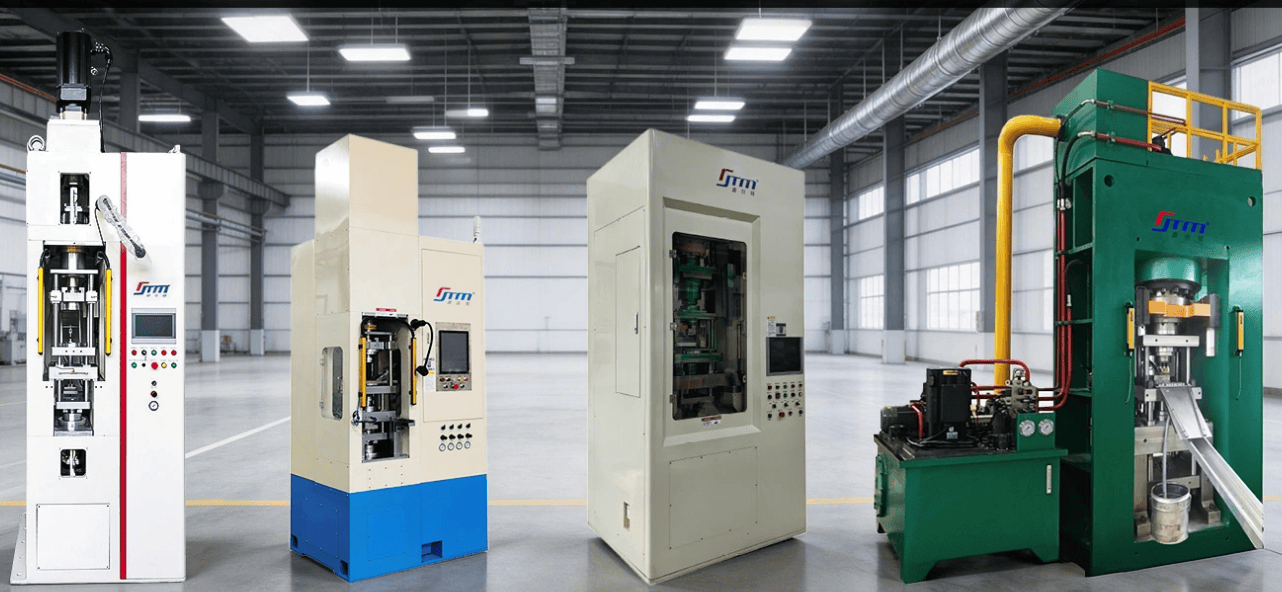

伺服粉末成型机(上油下电)
1、上冲压制：上部采用伺服液压系统驱动，子母缸在伺服电机、齿轮泵等的作用下，通过闭环系统控制，实现快速下行、慢速下行、回升等不同速度的运动，并配合高精密位移传感器，精准控制上冲头的位置和运动速度，上冲头在压制时可单独调整位置、速度、活动时间，以实现与下冲的同步或异步压制。
2、下冲配合：下冲头通过伺服电机带动减速机，减速机带动滚珠丝杆驱动。下冲头同样可单独调整位置、速度、活动时间，与上冲配合，将每个产品台阶的密度调整到均匀一致。
3、通过伺服系统控制相关部件的运动，按照产品结构调节脱模顺序，实现自动脱模。上冲设有气压缓冲复位装置，在加压终了时，上冲仍压着制品同时脱出中模面，可有效防止制品在脱模时变形及龟裂；气动浮垫也在脱模时起到缓冲作用，对产品起到双重保护。
上油下电粉末成型机：在铜铁共烧AI芯片电感中的应用
设备特性：
设备压力：10T～1000T

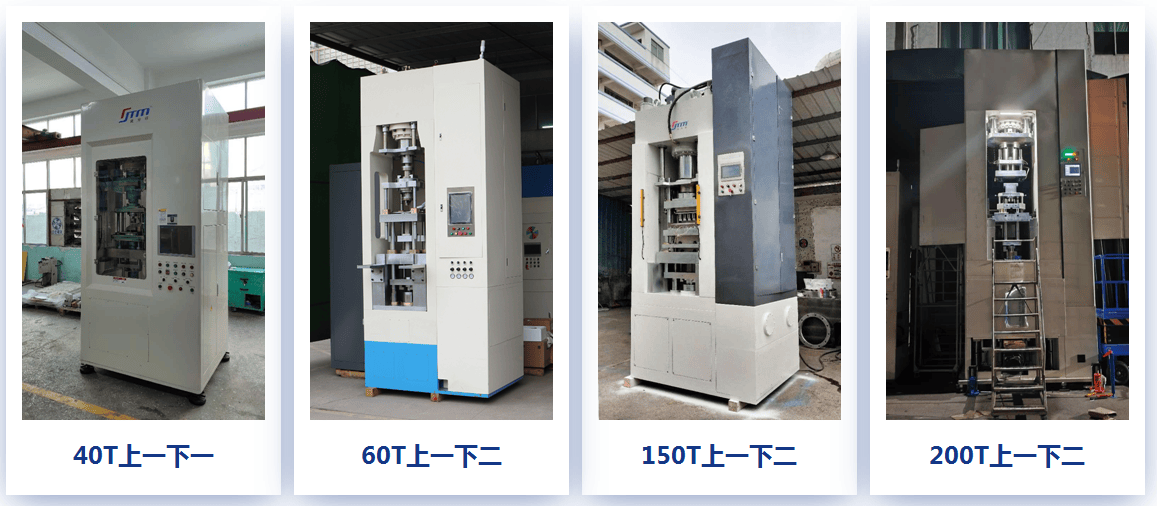

模架结构：上一下一～上三下五
驱动方式：上冲（伺服液压缸驱动）+ 下冲（伺服电机+减速机+丝杆直连驱动）
设备优势：
1、稳定性高：采用最新一代日本安川、日本基恩士PC机（Pro-face）总线模块控制系统，指令响应快，具备抗电磁干扰能力。
2、精 度 高：精密伺服马达驱动，丝杆定位精度高，产品成型精度能达到≤0.02mm，重复精度都能达到≤0.005mm。
3、效 率 高：转速（节拍）快，最快可达1-15转（次）/min（根据产品材质、尺寸、工艺差异而定）。
4、节 能：能耗为（同等压力）伺服电动压机的40%。
5、脱模保护：增加气动浮垫，脱模时起到缓冲作用，对产品双重保护。
上油下电一体式粉末成型机，采用上部液压油压加压、下部伺服电缸精准闭环施压双动力复合压制结构：
上模：油压大吨位保压，实现高密度粉体压实
下模：伺服电控高精度位移控制，分层致密均匀
双向同步压制，解决铁粉、铜粉混合粉体密度不均、分层开裂、翘曲变形问题
完美适配铜铁合金复合粉体、纳米软磁粉末高压一体成型工艺。
上油下电粉末成型机：在铜铁共烧AI芯片电感中的应用
二、铜铁共烧 AI 芯片电感工艺痛点
铜铁共烧芯片电感---芯片电感起到为GPU、CPU、ASIC、FPGA等芯片前端供电的作用，具备节能、体积小、饱和磁通密度大等多重优势，更适用于AI等高算力应用场景。
铜铁共烧芯片电感，在散热方面的优势主要体现在两方面：
一方面是发热量少，因为合金软磁粉芯损耗更低 。
另一方面是散热性好， 因为产品采用的合金软磁粉芯属于合金材质，相较于铁氧体的陶瓷体材质导热系数更高，同时在工艺上采用一体压制成型，使得导热铜片紧密贴合磁芯，散热效果好。
1、磁铜共烧电感产品适合小感量、大电流应用场景，故适用于数据中心、AI服务器领域。
2、应用于数据中心、AI服务器领域。
3、应用于GPU的电源管理模块。
主要应用于光伏、储能、新能源汽车、充电桩、变频空调、ups、大功率光伏电站、高电压新能源车等领域。
主要应用于光伏与储能逆变器应用领域。
主要应用于新能源汽车板块的充电桩、车载AC/DC充电器、车载DC/DC变换器应用领域。
铜粉导电、铁粉导磁，两种粉体比重差异大，普通单向压机极易偏析、分层
AI 高频电感要求超高磁密、低损耗、高一致性，密度波动直接影响电感参数
共烧烧结收缩率难匹配，毛坯强度不足、崩边、气孔多、良率偏低
高频大电流 AI 服务器电感，对压制密度均匀性、端面平整度要求极高
上油下电粉末成型机：在铜铁共烧AI芯片电感中的应用
三、上油下电机型适配优势
双向均衡致密压制，杜绝铜铁粉体偏析
上下对向同步受力，铜、铁混合粉末受力一致，磁芯内部成分均匀，烧结后磁性能稳定，满足 AI 高频大电流工况。
油压保压 + 电控精控，超高密度一致性
长时稳压保压抑制回弹，伺服闭环精准控制压制行程与压力，毛坯密度 CPK 稳定，批次电感感值、饱和电流一致性大幅提升。
低压脱模不伤坯，适配共烧软磁坯体
柔性脱模工艺，铜铁共烧生坯强度低、易破损，电控缓速脱模，大幅降低崩角、裂纹，提升烧结良品率。
大压力高密度成型，适配 AI 大功率电感
满足车规级、服务器 AI 算力电感高饱和磁通、低直流阻抗需求，缩小磁芯体积，适配小型化高频 AI 芯片电感。
自动化闭环生产
压力、位移、速度全程数字化监控，一键切换铜铁配比工艺，适配批量量产 AI 电感、功率电感、算力电感。
上油下电粉末成型机：在铜铁共烧AI芯片电感中的应用
四、典型应用场景
AI 服务器算力芯片高频功率电感
铜铁一体化共烧贴片磁芯
新能源车载 AI 电感、大电流一体成型电感
高频低损耗锰锌、铁氧体 + 铜复合电感磁芯
五、工艺价值总结
上油下电复合粉末成型机，从根源解决铜铁比重差分层、密度不均、烧结变形、性能离散行业难题，是国产替代进口、高端 AI 芯片电感规模化量产核心成型设备，兼顾高磁性能、低损耗、高量产良率与低成本稳定出货。
