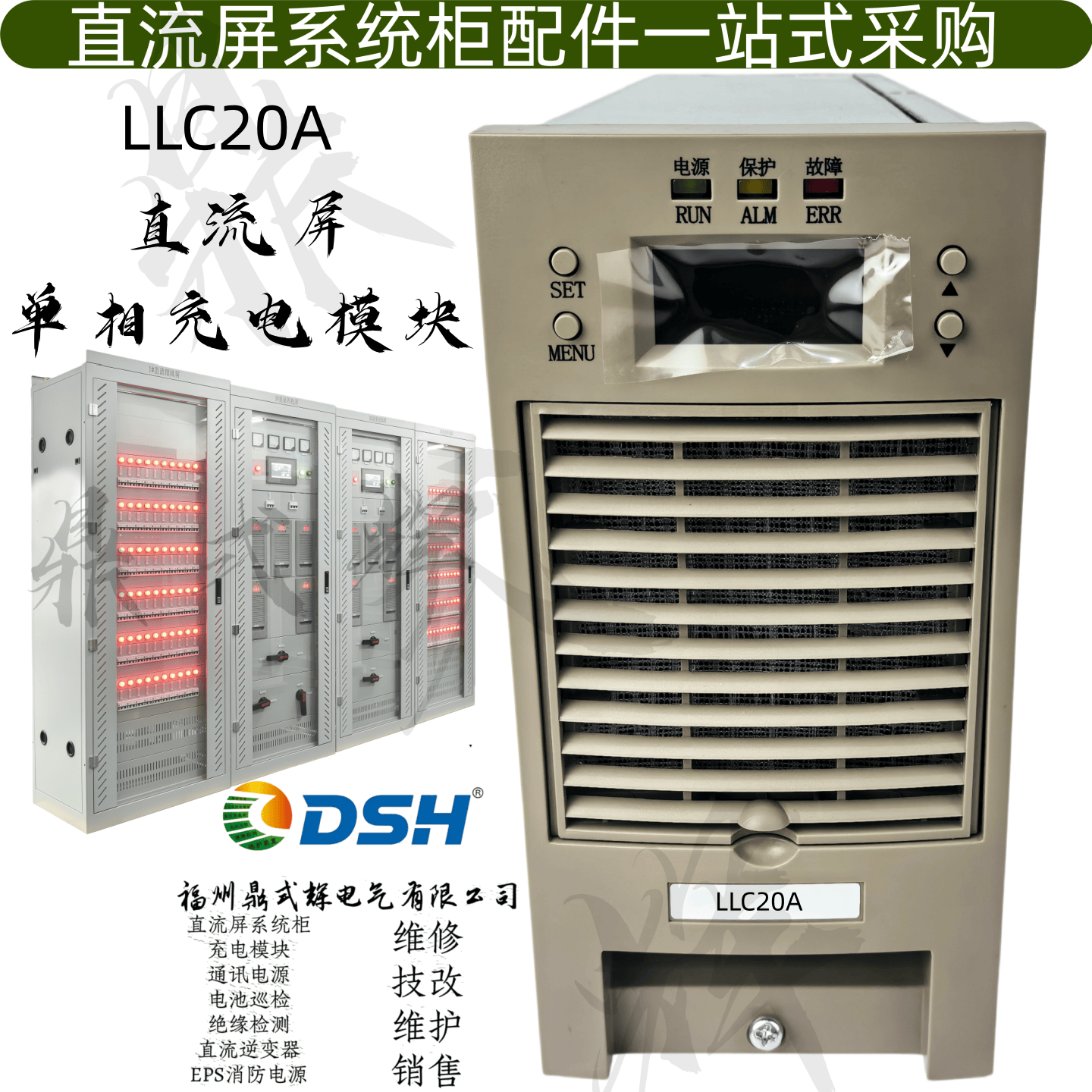

{{随着电力自动化程度的不断提高，直流屏作为变电站、通讯基站及工矿企业的“心脏”，其稳定性直接决定了整个供电系统的安全。而在直流屏系统中，充电模块（又称整流模块）无疑是最核心的部件。今天，我们就来深度聊一款在业内备受关注的电源模块——LLC20A（别称：RL22020F-10-V1.0）。}}
一、 型号拆解：这个名字代表什么？
面对“LLC20A”和“RL22020F-10-V1.0”这一长串字符，很多新手可能会感到困惑。其实，型号里藏着产品的“基因密码”：
- LLC20A / RL22020F： 代表产品系列及规格，通常指输出电流为20A的高频整流模块。
- 10-V1.0： 通常指代特定的硬件版本或通讯协议版本，这保证了它能与特定的监控系统完美匹配。
这款模块主要应用于220V电压系统的直流屏，为蓄电池组提供稳定的充电电流，同时为合闸母线提供不间断的电力支撑。
二、 核心技术亮点：为什么它如此“能打”？
在电力电子技术日新月异的今天，RL22020F-10-V1.0模块凭借其扎实的工艺和先进的技术，在市场上占据了一席之地：
- 超宽输入范围，适应恶劣电网
- 该模块的输入电压工作范围极宽，达到304VAC～456VAC。这意味着在农网或工业电网波动较大的偏远地区，它依然能稳定输出，不会轻易因电压跌落而“罢工”。
- LLC谐振软开关技术，高效率低损耗
- 名字中的“LLC”并非空穴来风。它采用了LLC谐振高频软开关技术。这项技术的优势在于：提高转换效率（减少电能浪费）、降低发热量。高效率和低发热是延长电源寿命的关键。
- 智能风冷，静音且长寿
- 作为20A规格的模块，散热是设计重点。这款模块的风扇采用了温度联合电流控制模式。简单来说，风扇转速不是一成不变的狂转，而是根据实际温度和负载智能调节。这不仅降低了日常运行的噪音，更大大延长了风扇的使用寿命。
- 全方位防护，支持热拔插
- 在电力运维中，安全是第一位的。该模块内置了短路回缩保护、防反接保护，即使输出侧意外短路，模块也不会立即炸毁，而是启动回缩保护机制。同时，其设计支持带电热拔插，方便运维人员在不断电的情况下进行更换维护，极大提升了系统的可维护性。
三、 应用场景与维护建议
RL22020F-10-V1.0广泛应用于需要大容量后备电源的场所，如：
- 大型变电站、发电厂。
- 工矿企业的配电室。
- 轨道交通的沿线供电站。
**{{在使用和维护过程中，有几点建议供大家参考：}}
- 防尘是关键：该模块设计有可拆卸式防尘网。在灰尘较大的环境中，请务必定期清洗防尘网，否则堵塞会导致散热不良，大大降低模块寿命。
- 风道畅通：安装时请确保模块前后留有15-20cm的散热空间，前进风后出风的设计不能被阻挡。
结语
LLC20A (RL22020F-10-V1.0) 作为一款成熟的20A风冷充电模块，凭借其宽电压适应能力、高效的LLC软开关技术以及完善的保护功能，依然是许多直流屏系统的可靠选择。在选型或替换时，只要注意核对电压等级（220V）和通讯协议，它就能成为电力系统中那名任劳任怨的“勤务兵”。
（注：本文主要参数及技术特点来源于公开技术资料及行业通用标准，具体实物参数请以官方说明书为准。）
