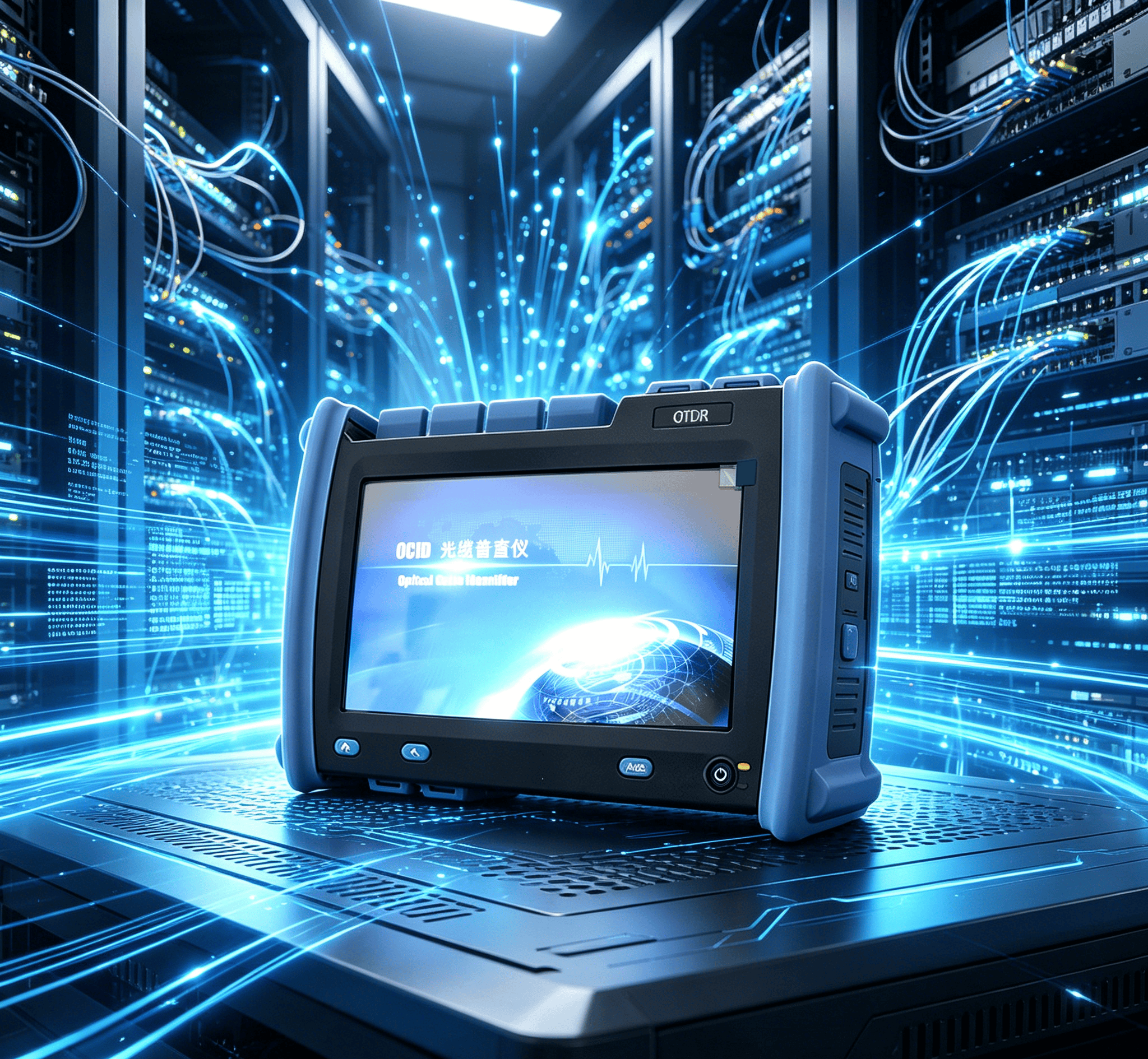

在高速铁路飞速发展的今天，铁路通信网络承载着GSM-R基站互联、调度电话、列控数据、综合视频监控等核心业务。这些光缆敷设于隧道、桥梁、人井、电杆以及直埋沟渠之中，环境复杂，同沟多缆、标识不清是常态。当光缆发生中断或需要业务割接时，运维人员面临两大难题：一是如何从数十根外观相似的光缆中快速准确地识别出目标光缆（普查）；二是如何精确测量故障点的距离、损耗和接头质量（OTDR）。传统方案需要分别携带OTDR和光缆普查仪，设备笨重、操作繁琐，且普查时往往需要弯折、冷冻甚至切割光缆，极易损伤相邻运行光纤。成都鼎讯信通科技有限公司推出的DM系列光通信综合测试仪，创新性地将OTDR功能与光缆普查仪功能合二为一，实现对光缆线路长度、损耗、故障排查的同时完成精准分缆识别。该设备利用光纤弹光效应，通过光的相干解调将光缆的弯曲或振动信号转换为可视波形和音频提示，工程师只需轻轻敲击或晃动目标光缆，即可从密密麻麻的线缆中快速找出目标，完全取代以往切割、弯折、冷冻等破坏性识别方法。DM系列支持双波长测试（动态范围35dB），事件盲区仅1米，衰减盲区5米，测试量程最高260公里，集成OTDR、光源、红光、光功率计、光损耗测试、端面检测及网络测试等多种功能，配备5.6英寸彩色触摸屏，内置大容量电池续航12小时，整机重量小于1.2kg。该产品是铁路通信工区、高铁综合维修站进行光缆施工验收、日常巡检、故障抢修和业务割接的“全能仪表”，为铁路光缆维护注入“双剑合璧”的高效动力。
OTDR+普查合二为一，抢修效率成倍提升
DM系列的核心优势在于将两种关键测试能力深度融合。OTDR模块工作波长1550nm，最大动态范围35dB，事件盲区1米、衰减盲区5米，能够清晰识别光缆的熔接点、接头、断点及宏弯损耗。测试量程覆盖0.1公里至260公里多档（含40/60/80公里版本），测试脉宽从3ns到20000ns共16档，损耗阈值0.01dB，采样点数16K～256K，损耗分辨率0.001dB，波形存储容量≥1000幅。光缆普查模块采用单纤检测（无需回环），输出模式包括可视的振动幅度、心电图模式以及随扰动强度变化的声音，操作人员通过耳机或内置扬声器即可准确识别目标光缆。在实际抢修中，先用OTDR测出故障点距机房的长度，再用普查功能到现场沿路径敲击定位，通过实时显示当前敲击点对应的光纤长度，引导人员逐步逼近断点，两步结合，将抢修时间缩短50%以上。此外，DM系列还支持双波长同时测试，帮助观察光缆在不同波长下的损耗差异，直观发现宏弯点。
铁路高速交通典型应用场景
高铁光缆故障抢修：GSM-R基站光缆中断后，先用OTDR测出断点距机房约15.3公里。维护人员携带DM系列到现场，沿光缆路径轻轻敲击，通过心电图模式波形和音频提示，结合屏幕显示的长度读数，逐步逼近断点，最终在15.3公里处准确定位，一次开挖成功，大幅缩短抢修时间。
隧道内光缆快速识别：在黑暗狭窄的隧道电缆槽内，多条光缆混在一起。使用DM系列的普查模式，用绝缘敲击棒轻触各根光缆，仪表立即发出强弱不同的声音和波形，准确找出目标光缆，无需攀爬和弯折。
铁路光缆资源普查与台账更新：在新建线路或老旧线路改造中，利用OTDR功能测量每根光缆的全程损耗和接头位置，同时通过普查功能确认纤芯对应关系，结合GPS（需外接）和拍照留存，建立精确的光缆GIS台账。
光缆接续质量验收：在光缆熔接后，使用OTDR测试接头损耗和回波损耗，生成标准波形图，作为工程验收凭证；同时利用稳定光源和光功率计测量全程衰减，确保指标符合铁标要求。
业务割接前的纤芯确认：在进行跳纤或光缆割接前，使用普查功能在远端敲击目标光缆，近端通过音频提示确认目标，避免误拔运行中的业务光纤。
铁路通信工区日常维护：每月对备用光纤进行损耗测试，利用光功率计快速测量收光功率，发现衰减超标及时处理；事件地图功能将故障点图像化，直观显示位置。
人性化设计与长续航，适应野外作业
DM系列采用复合塑料与金属结合结构，尺寸227×160×70mm，重量小于1.2kg，小巧轻便。5.6英寸彩色TFT触摸屏，中/英文界面，操作直观。内置7.4V/6300mAh锂电池，支持最大连续工作12小时，满足全天候野外作业。外部接口包括USB、Mini-USB、RJ-45，方便数据导出和软件升级。工作温度-10～+50℃，保存温度-10～+70℃，相对湿度0～95%无结露，适应铁路沿线从北方寒冬到南方潮湿的多样气候。
成都鼎讯信通科技有限公司拥有完整的光通信仪表研发与生产体系。DM系列经过高低温、振动、湿度及长期老化测试，提供主机三年质保和终身技术支持。我们为铁路用户提供现场培训、故障模拟演示以及数据管理软件，帮助运维人员快速掌握这一“OTDR+普查”复合利器。
选择DM系列光通信综合测试仪，就是为铁路光缆维护配备一台“OTDR+普查”双模合一的全能仪表，让光缆识别与故障定位一次完成，大幅提升工作效率。欢迎铁路通信段、电务段、工程公司来电咨询或申请试用。
