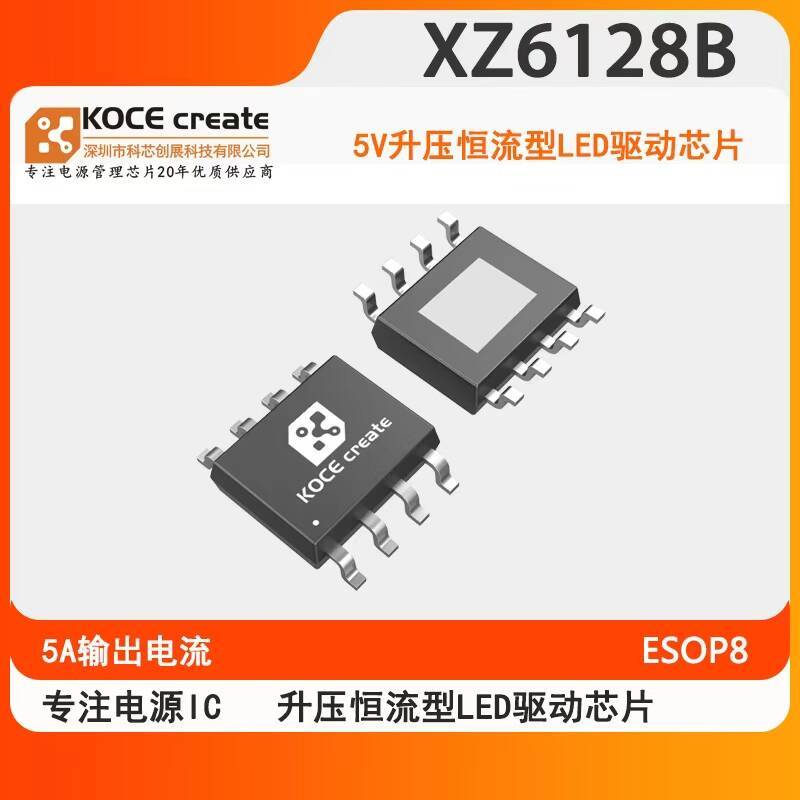

概述 XZ6128B是一款高效率、高精度的升压型大功率LED灯恒流驱动控制芯片。 XZ6128B内置高精度误差放大器，固定关断时间控制电路，恒流驱动电路等，特别适合大功率、多个高亮度LED灯串的恒流驱动。 XZ6128B采用固定关断时间的控制方式，其工作频率最高可达350KHz，可使外部电感和滤波电容体积减小，效率提高，节省PCB面积。 XZ6128B通过调节外置的电流采样电阻，能控制高亮度LED灯的驱动电流，使LED灯亮度达到预期恒定亮度。在PWM端加PWM信号，还可以进行LED灯调光。 XZ6128B内置5A、5V功率MOS。 XZ6128B采用ESOP8封装。
特点 电压范围:2.5-5V 高效率:可高达95% 最高工作频率:350KHz CS限流保护电压:100mV FB电流采样电压:200mV 芯片供电欠压保护:2.4V 内置固定关断时间 无频闪的PWM调光 内置VDD稳压5.6V 内置5A、5V的功率MOS
应用 LED灯杯 电池供电的LED灯串 平板显示LED背光
